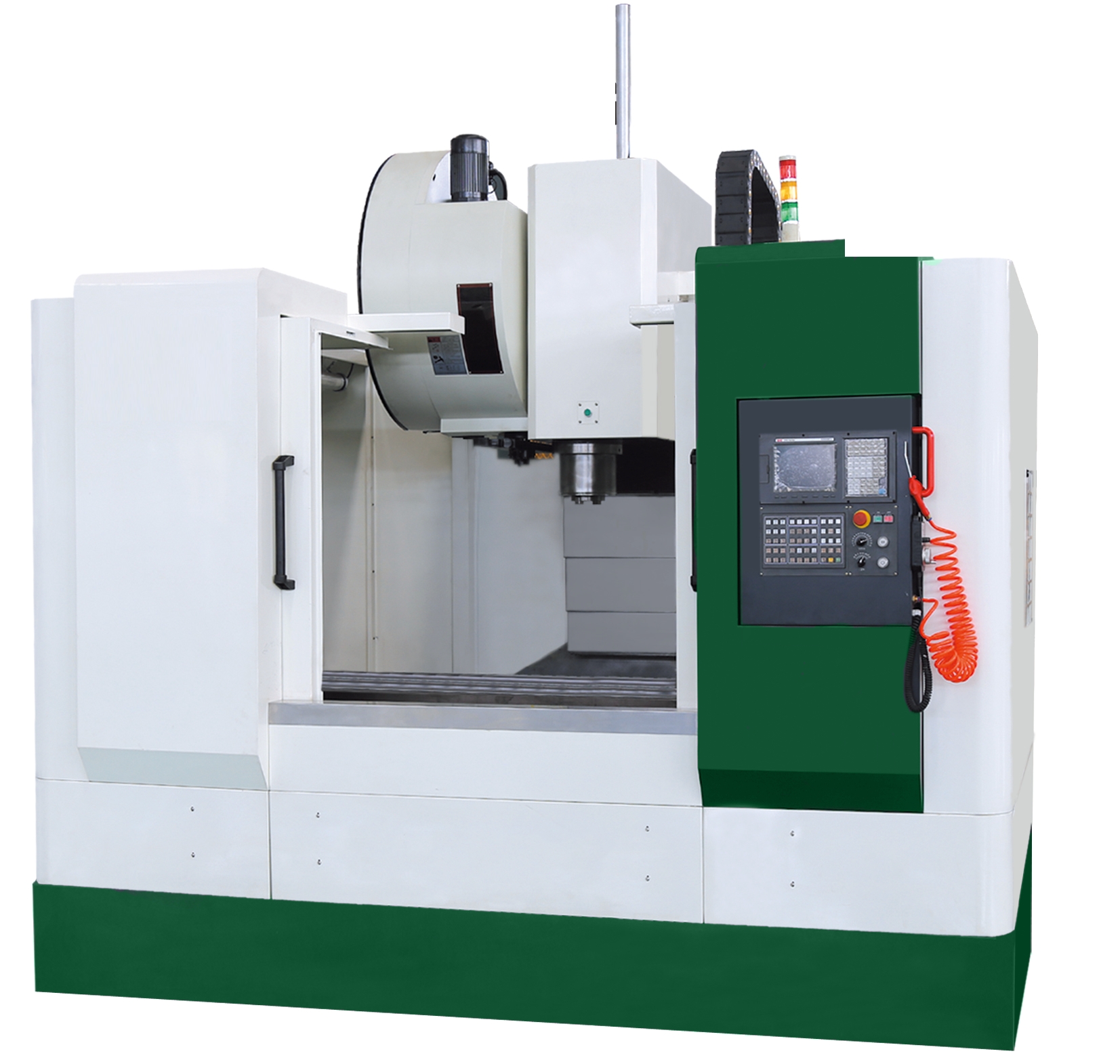

Фрезерный станок с ЧПУ
ФС-945РФ3
Мощность - 18 кВт, обороты шпинделя - 10-8000 об/мин, рабочий стол - 900х450 мм, перемещение по оси-X - 850 мм, перемещение по оси-Y - 500 мм, перемещение по оси-Z - 600 мм, ЧПУ Siemens 808D, ШВП, сервопривод, авто смена инструмента.

Описание конструктивных особенностей станка «Тайфун» ФС-945РФ3:
- Оптимальное решение для серийного производства в секторе малого и среднего бизнеса.
- Прочная литая конструкция из высококачественного чугуна Meehanite.
- Панель приборов управления встроена в защитный кожух станка.
- Надежная, стабильная система ЧПУ с русифицированным интерфейсом - Siemens Sinumerik 808D.
- Габаритный (900х450 мм) координатный стол с линейными направляющими. Пять Т-образных пазов шириной 18 мм.
- Масса закрепляемой заготовки не более 510 кг.
- Надежный, оборотистый шпиндель мощностью 9 кВт с серво мотором.
- Максимальная скорость вращения шпинделя 8 000 об/мин.
- Быстрое ход по осям X, Y и Z – 24 000 мм/мин.
- Хорошая обзорность (с трех сторон) процесса обработки заготовки, достигается за счёт больших дверей и окон по бокам защитного кожуха.
- Удаление стружки происходит по средствам моторизированного транспортера.
- Защита направляющих от попадания стружки и по всем осям.
- Для удобства оператора пульт управления маховиками выведен на отдельную панель и снабжен аварийной кнопкой отключения.
- Высокопроизводительные шариковый винт по всем осям.
- Закрытый кожух с двумя большими раздвижными дверями препятствует проникновению частиц грязи и пыли, а встроенная система охлаждения обеспечивает оптимальную температуру работы.
- Устройство автоматической смены инструмента револьверного типа на 16 позиций. Среднее время смены инструмента 2,5 секунд.
- Централизованная автоматическая смазочная система.
- Интегрированное освещение рабочего процесса.
- Система охлаждения оборудования 210 литровым баком.
- Сервопривод Siemens по всем осям.
- Для удобства хранения фрезерной оснастки и принадлежностей, в стандартной комплектации предусмотрена передвижная тележка для инструмента.
- При необходимости станок «Тайфун» ФС-945РФ3 можно оснастить:
- 4-ой приводной осью.
- Поворотным столом с ЧПУ диаметром 170 мм (устанавливается с правой стороны)
- Системой подачи СОЖ через шпиндель.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- Система ЧПУ Siemens Sinumerik 808D.
- Система центральной смазки.
- Система СОЖ.
- Транспортер для стружки.
- Тележка.
- Зажимной болт ВТ40
- Комплект цанг ER32 / 18 шт. (3-20 мм)
- Комплект цанг ER16 / 12 шт. (1-10 мм)
- Фрезерный патрон BT40-ER32-70
- Фрезерный патрон BT40-ER16-70
- Быстрозажимной сверлильный патрон 0-13 мм-BT40
- Съемник для инструмента ВТ40
- Тележка для инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТС.
Технические характеристики:
- Система ЧПУ
- Siemens Sinumerik 808D / Русифицированная
- Мощность главного двигателя, кВт
- 9
- Общая мощность, кВт
- 18
- Напряжение сети, В
- 380
- Мощность насоса подачи СОЖ, Вт
- 370
- Конус шпинделя
- BT40
- Макс. диаметр фрезы, мм
- 85
- Скорости шпинделя, об/мин
- 10 - 8 000
- Повторяемость, мм
- ±0,005
- Позиционирование, мм
- ±0,01
- Кол-во инструмента в магазине, шт
- 16
- Макс. диаметр инструмента, мм
- 120
- Макс. вес инструмента, кг
- 8
- Время смены инструмента, сек
- 2,5
- Перемещение по оси-X, мм
- 850
- Перемещение по оси-Y, мм
- 500
- Перемещение по оси-Z, мм
- 600
- Крутящий момент двигателя оси-X, Nm
- 8
- Крутящий момент двигателя оси-Y, Nm
- 8
- Крутящий момент двигателя оси-Z, Nm
- 11
- Быстрая подача оси-X, мм/мин
- 24000
- Быстрая подача оси-Y, мм/мин
- 24000
- Быстрая подача оси-Z, мм/мин
- 24000
- Расстояние шпиндель – стол, мм
- 100 - 600
- Габариты рабочего стола, мм
- 900х450
- Количество Т-пазов, шт
- 5
- Ширина Т-пазов, мм
- 18
- Расстояние между Т-пазами, мм
- 90
- Макс. нагрузка на стол, кг
- 500
- Емкость бака СОЖ, л
- 210
- Класс точности
- Н
- Габариты станка (ДхШхВ), мм
- 2454х2120х2641
- Масса станка, кг
- 4235
