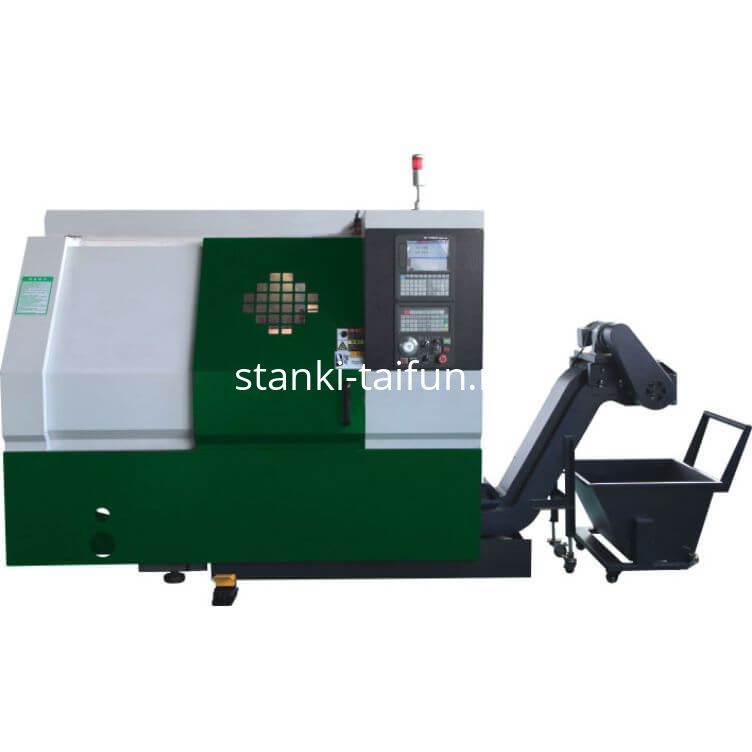

Токарный центр с наклонной станиной с ЧПУ ТC-400НФ3
Характеристики
Мощность мотора:
7,5 кВт
Ø над станиной:
400 мм
РМЦ:
200 (опция - 480)
Отверстие шпинделя:
57 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность шпинделя - 7,5 кВт, обороты шпинделя - 3000 об/мин, наклон станины - 45°, Ø над станиной - 400 мм, длина обточки - 200 (опция - 480) мм, Ø шпинделя - 57 мм, перемещение по оси-X - 160 мм; перемещение по оси-Z - 400 мм, ЧПУ GSK980TDC.
Преимущества станка «Тайфун» ТС-400НФ3:
- Токарный станок с наклонной станиной ТС-400НФ3 и системой ЧПУ предназначен для высокоточной обработки тел вращения различной сложности.
-
Отрасли применения:
- Военная промышленности;
- Авиастроение;
- Автомобилестроение;
- Судостроение;
- Металлообработка любой сложности;
- Конструкция станины обладает высокой жесткостью за счет внутреннего усиления,тем самым обеспечивается стабильная и точная обработка заготовки.
- 3-х кулачковый гидравлический патрон диаметром 210 мм и высоким усилием зажима.
- Наклон станины в 45° экономит рабочие пространство и обеспечивает легкий доступ к рабочий зоне.
- Высококачественный, жесткий шпиндель с усиленной конструкцией обеспечивает высокую скорость и точность обработки.
- Благодаря гидравлической 8-и позиционной револьверной головке с высокой скоростью смены инструмента обеспечивается высокая точность и производительности обработки.
- Интегрированный интерфейс подключения автоподачи прутка диаметром до 45 мм.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- Контроллер GSK980TDC.
- 3-х кулачковый гидравлический патрон 210 мм.
- 8-и позиционный гидравлический резцедержатель.
- Система подачи СОЖ.
- Вращающийся центр МК4.
- Автоматическая система смазки.
- Интерфейс для подключения барфидера.
- Рабочее освещение.
- Светофор.
- Теплообменник электрического шкафа.
- Инструмент для обслуживания.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- Система ЧПУ Siemens 828D или Fanuc 0i TF.
- Кондиционер электро-шкафа.
- 8-и позиционный гидравлический резцедержатель.
- 12-и позиционный гидравлический резцедержатель.
- Интеграция ось-С.
- Конвейер для очистки от стружки.
Система ЧПУ
GSK980TDC
Напряжение сети, В
380
Мощность шпинделя, кВт
7,5
Макс. диаметр обработки над станиной, мм
400
Макс. диаметр обработки, мм
300
Макс. диаметр обработки над суппортом, мм
250
Макс. длина обработки, мм
200 (опция – 480)
Расстояние между центрами, мм
300
Угол наклона станины, град
45°
Перемещение по оси-X, мм
160
Перемещение по оси-Z, мм
400
Ускоренный ход по оси-X, мм/мин
12 000
Ускоренный ход по оси-Z, мм/мин
16 000
Повторяемость по оси Х, мм
±0,003
Повторяемость по оси Z, мм
±0,003
Позиционирование по оси Х, мм
±0,005
Позиционирование по оси Z, мм
±0,003
Фланец шпинделя
А2-5 (опция - А2-6)
Отверстие шпинделя, мм
57
Диаметр прутка при автоподачи, мм
45
Скорость шпинделя, об/мин
3000
Диаметр 3-х кулачкового гидравлического патрона, мм
210
Тип сменщика инструмента
гидравлический
Кол-во инструмента, шт
8
Конусность пиноли задней бабки
МТ4
Ход задней бабки, мм
300
Ход пиноли задней бабки, мм
80
Диаметр пиноли задней бабки, мм
65
Габариты (ДхШхВ), мм
3000×1700×1800
Масса станка, кг
3200
