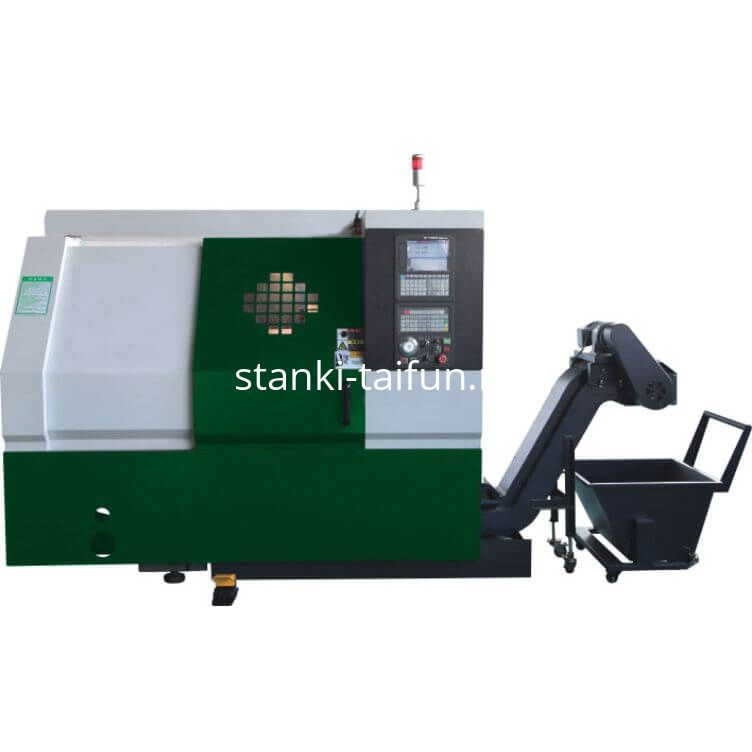

Токарный центр с наклонной станиной с ЧПУ ТЦ-500НФ3 исп №2
Характеристики
Мощность мотора:
11 кВт
Ø над станиной:
500 мм
РМЦ:
670 мм
Отверстие шпинделя:
87 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность шпинделя - 11 кВт, обороты шпинделя: 2600 об/мин, наклон станины - 45°, Ø над станиной - 500 мм, длина обточки - 580 мм, Ø шпинделя - 87 мм, перемещение X - 250 мм; перемещение Z - 620 мм, ЧПУ GSK980TDC.
Мощность шпинделя - 11 кВт, обороты шпинделя: 2600 об/мин, наклон станины - 45°, Ø над станиной - 500 мм, длина обточки - 580 мм, Ø шпинделя - 87 мм, перемещение X - 250 мм; перемещение Z - 620 мм, ЧПУ GSK980TDC.
Преимущества станка «Тайфун» ТС-500НФ3 исп. №2:
- Токарный станок с наклонной станиной ТС-500НФ3 исп №2 и системой ЧПУ предназначен для высокоточной обработки тел вращения различной сложности.
-
Отрасли применения:
- Военная промышленности;
- Авиастроение;
- Автомобилестроение;
- Судостроение;
- Металлообработка любой сложности;
- Конструкция станины обладает высокой жесткостью за счет внутреннего усиления,тем самым обеспечивается стабильная и точная обработка заготовки.
- 3-х кулачковый гидравлический патрон диаметром 254 мм и высоким усилием зажима.
- Наклон станины в 45° экономит рабочие пространство и обеспечивает легкий доступ к рабочий зоне.
- Высококачественный, жесткий шпиндель с усиленной конструкцией обеспечивает высокую скорость и точность обработки.
- Благодаря гидравлической 8-и позиционной револьверной головке с высокой скоростью смены инструмента обеспечивается высокая точность и производительности обработки.
- Интегрированный интерфейс подключения автоподачи прутка диаметром до 45 мм.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- Контроллер GSK980TDC.
- 3-х кулачковый гидравлический патрон 254 мм.
- 8-и позиционный гидравлический резцедержатель.
- Система подачи СОЖ.
- Вращающийся центр МК4.
- Автоматическая система смазки.
- Гидравлическая задняя бабка.
- Интерфейс для подключения барфидера.
- Рабочее освещение.
- Светофор.
- Теплообменник электрического шкафа.
- Инструмент для обслуживания.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- Система ЧПУ Siemens 828D или Fanuc 0i TF.
- Кондиционер электрошкафа.
- 8-и позиционный гидравлический резцедержатель.
- 12-и позиционный гидравлический резцедержатель.
- Интеграция ось-С.
- Конвейер для очистки от стружки.
Система ЧПУ
GSK980TDC
Напряжение сети, В
380
Мощность шпинделя, кВт
11
Макс. диаметр обработки над станиной, мм
500
Макс. диаметр обработки, мм
500
Макс. диаметр обработки над суппортом, мм
320
Макс. длина обработки, мм
580
Расстояние между центрами, мм
670
Угол наклона станины, град
45°
Перемещение по оси-X, мм
250
Перемещение по оси-Z, мм
620
Ускоренный ход по оси-X, мм/мин
12 000
Ускоренный ход по оси-Z, мм/мин
16 000
Повторяемость по оси Х, мм
±0,003
Повторяемость по оси Z, мм
±0,003
Позиционирование по оси Х, мм
±0,005
Позиционирование по оси Z, мм
±0,005
Фланец шпинделя
А2-6
Отверстие шпинделя, мм
87
Диаметр прутка при автоподачи, мм
75
Скорость шпинделя, об/мин
2600
Диаметр 3-х кулачкового гидравлического патрона, мм
254 (опция – 304)
Тип сменщика инструмента
гидравлический
Кол-во инструмента, шт
8 (опция – 10 /12)
Конусность пиноли задней бабки
МТ5
Ход задней бабки, мм
670
Ход пиноли задней бабки, мм
120
Диаметр пиноли задней бабки, мм
120
Габариты (ДхШхВ), мм
3870×1740×1760
Масса станка, кг
4300
