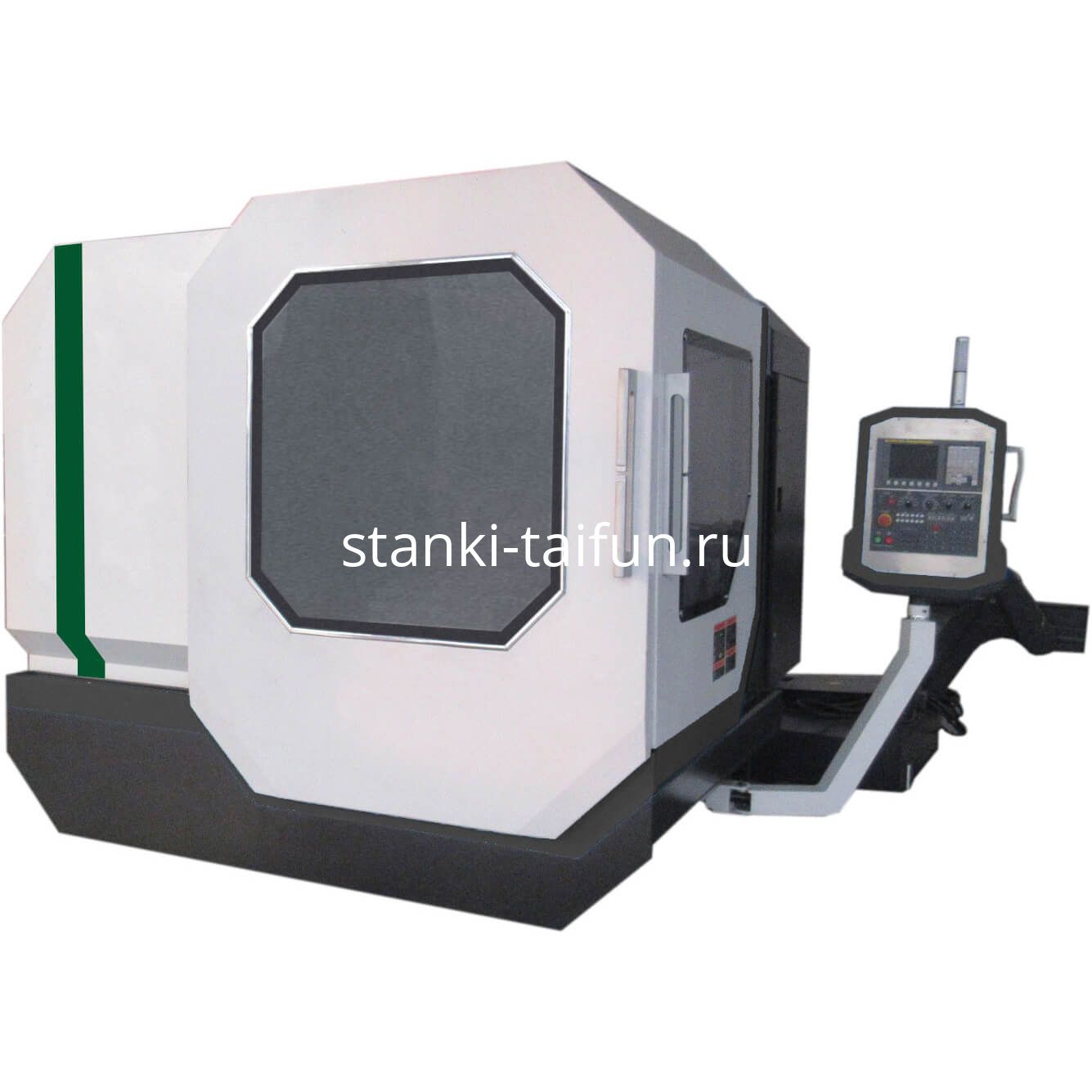

Горизонтально-фрезерный станок с ЧПУ ГФС-630Ф3
Характеристики
Мощность шпинделя:
15 кВт
Конус шпинделя:
BT50
Рабочий стол:
630х630 мм
Ход по осям X,Y,Z:
800/700/750 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 15 кВт, рабочий стол - 630х630 мм, перемещение по оси X - 800 мм, перемещение по оси Y - 700 мм, перемещение по оси Z - 750 мм, ЧПУ Siemens 828D Basic.=
Описание конструктивных особенностей станка «Тайфун» ГФС-630Ф3:
- Горизонтально фрезерный станок «Тайфун» ГФС-630Ф3 предназначен для работы в условиях серийного производства.
- Мощная, надежная литая конструкция из высококачественного чугуна Meehanite.
- Общая мощность энергопотребления обрабатывающего центра составляет 18,5 кВт.
- Шпиндель станка мощностью 15 кВт производства Тайваньской компании CELLS.
- Предельное число оборотов шпинделя 3 000 об/мин.
- Панель приборов расположена с правой стороны.
- Станок может быть оснащен системой ЧПУ Siemens Sinumerik 828D Basic (Fanuc 0i md - опция)
- Поворотный стол марки GSA с габаритами 630х630 мм., производства Тайвань, максимальный диаметр закрепляемой детали на рабочем столе - 950 мм.
- Шесть Т-образных пазов шириной 18 мм.
- Расстояние между пазами 100 мм.
- Масса обрабатываемой заготовки на рабочем столе не должна превышать 1000 кг.
- Скорость перемещения в ускоренном режиме по всем осям– 24 000 мм/мин.
- Хорошая обзорность (с трех сторон) процесса обработки заготовки, достигается за счёт больших дверей и окон по бокам защитного кожуха.
- Удаление стружки происходит по средствам моторизированного транспортера.
- Защита направляющих от попадания стружки по всем осям.
- Шарико-винтовые пары (ШВП) по всем осям марки HIWIN.
- Линейные направляющие по X / Z осям марки HIWIN.
- Устройство автоматической смены инструмента на 24 позиций.
- Централизованная автоматическая смазочная система марки BIJUR.
- Интегрированное освещение рабочего процесса.
- Система охлаждения фирмы STAIRS производства Тайвань.
- Система охлаждения электро-шкафа.
- Гидравлическая станция производства компании KOMPASS Тайвань.
- Для удобства хранения фрезерной оснастки и принадлежностей, в стандартной комплектации предусмотрена передвижная тележка для инструмента.
- Гарантия на оборудование составляет 24 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- Система ЧПУ (Siemens Sinumerik 828D Basic)
- Система центральной смазки.
- Транспортер для стружки.
- Тележка.
- Зажимной болт ВТ50
- Комплект цанг ER32 / 18 шт. (3-20 мм)
- Фрезерный патрон BT50-ER32-70
- Быстрозажимной сверлильный патрон 0-13 мм-BT50
- Съемник для инструмента ВТ50
- Тележка для инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТС.
Система ЧПУ
Siemens Sinumerik 828D Basic / Русифицирован
Система ЧПУ
Fanuc 0i md / Русифицирован -опция
Мощность главного двигателя, кВт
15
Общая мощность, кВт
18,5
Напряжение сети, В
380
Конус шпинделя
BT50
Скорости шпинделя, об/мин
30 - 3000
Повторяемость, мм
±0,007
Позиционирование, мм
±0,015
Кол-во инструмента в магазине, шт
24
Тип сменщика
манипулятор
Перемещение по оси-X, мм
800
Перемещение по оси-Y, мм
700
Перемещение по оси-Z, мм
750
Скорость перемещения по оси-X, мм/мин
1 - 10000
Скорость перемещения по оси-Y, мм/мин
1 - 10000
Скорость перемещения по оси-Z, мм/мин
1 - 10000
Быстрая подача оси-X, мм/мин
24000
Быстрая подача оси-Y, мм/мин
24000
Быстрая подача оси-Z, мм/мин
24000
Расстояние от торца шпинделя до центра стола, мм
200 - 950
Расстояние от центра шпинделя до рабочей поверхности стола мм
50 - 750
Габариты рабочего стола, мм
630х630
Максимальный диаметр детали, мм
950
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
18
Расстояние между Т-пазами, мм
100
Макс. нагрузка на стол, кг
1000
Класс точности
Н
Габариты станка (ДхШхВ), мм
3915х3091х2516
Масса станка, кг
10000
Упаковка №1, мм
2400х3400х2950
Упаковка №2, мм
1560х2270х1700
Общий вес, кг
11000
