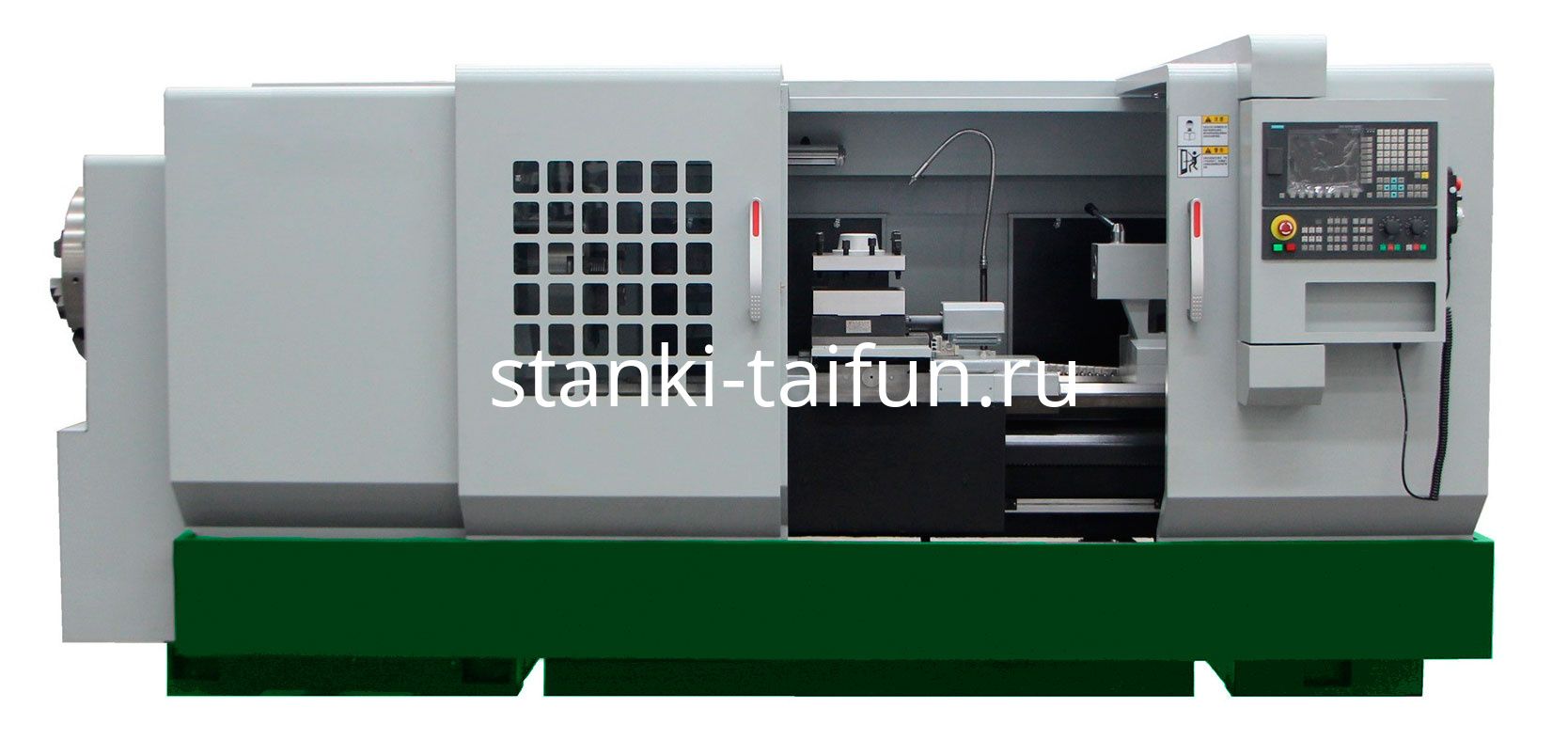

Токарный трубонарезной станок с ЧПУ ТТС-130Ф3
Характеристики
Мощность мотора:
11 кВт
Ø над станиной:
630 мм
РМЦ:
от 1000 до 3000 мм
Отверстие шпинделя:
135
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 18 кВт, Ø над станиной - 630 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 135 мм, перемещение по оси X - 350 мм, перемещение по оси Z - от 850 до 7500 мм, система ЧПУ - SIEMENS / FANUC, Ускоренное ход по осям - X, Y.
Комплектация поставки:
- 3-кулачковый патрон Ø 380 мм.
- 4-ох позиционный электрорезцедержатель.
- Мотор подачи по оси X, Z/
- Основные электрокомпоненты - schneider electric (Франция).
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
-
Декларация соответствия ТР ТС.
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлические патроны.
- Пневматические патроны.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Устройство удаления стружки.
- Устройство автоматической загрузки.
Система ЧПУ
SIEMENS 808D ADVANCED (Русифицированная) FANUC 0i Mate TD - опция
Напряжение сети, В
380
Общая мощность, кВт
18
Мощность главного двигателя, кВт
11
Мощность мотора подачи по оси-X, кВт
1,5
Мощность мотора подачи по оси-Z, кВт
2,3
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
630
Макс. диаметр обработки над суппортом, мм
340
Расстояние между центрами, мм
от 1000 до 3000
Диапазон нарезаемых труб, мм
Φ30-126
Ширина направляющей, мм
550
Макс. вес детали в центрах, кг
3000
Отверстие шпинделя, мм
Φ135
Количество передач, шт
2 диапазона, бесступенчатое регулирование скорости
Скорость вращения шпинделя, об/мин
0 – 130 / 130 - 800
3-ох кулачковый патрон, мм
Φ380 (K11)
Тип патрона
механический
Тип резцедержателя
4-ох позиционный LDB4-6163A
Привод резцедержателя
электро
Время смены инструмента, сек
2,6
Сечение инструмента, мм
32х32
Быстрый подача по оси X, мм/мин
4000
Быстрый подача по оси Z, мм/мин
4000
Перемещение по оси X, мм
350
Перемещение по оси Z, мм
от 850 до 7500
Скорость вращения мотора подачи по оси-X, об/мин
1500
Крутящий момент мотора подачи по оси-X, N.m.
10
Скорость вращения мотора подачи по оси-Z, об/мин
1500
Крутящий момент мотора подачи по оси-Z, N.m
15
Диаметр пиноли задней бабки, мм
100
Конус пиноли задней бабки
МТ5
Перемещение пиноли задней бабки, мм
250
Боковое смещение задней бабки, мм
±25
Точность позиционирование, мм
0,02
Точность повторяемости, мм
0,01
Точность обработки
IT7
Отклонение от круглости , мм
≤0.02
Цилиндричность обработанной поверхности, мм
0.04 / 300
Плоскостность обработанной поверхности, мм
0.025 / φ400
Шероховатость обработанной поверхности
Ra 1.6
Объем бака СОЖ, л
95
Расход СОЖ, м/мин
22
Габариты станка (ДхШхВ), мм
Зависит от РМЦ
Масса станка, кг
Зависит от РМЦ
