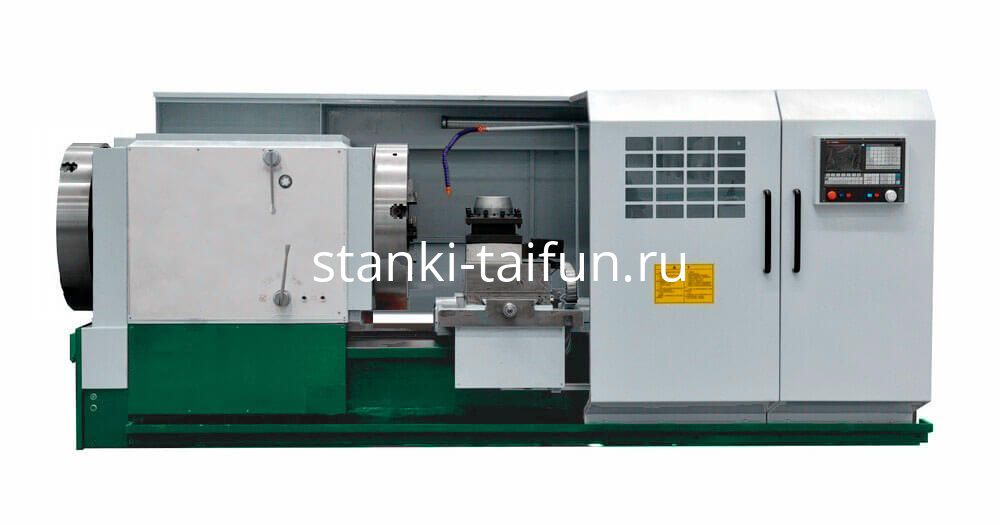

Токарный трубонарезной станок с ЧПУ ТТС-305Ф3
Характеристики
Мощность мотора:
15 кВт
Ø над станиной:
800 мм
РМЦ:
от 1500 до 3000 мм
Отверстие шпинделя:
305 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 21 кВт, Ø над станиной - 800 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 305 мм, перемещение по оси X - 450 мм, перемещение по оси Z - от 850 до 7500 мм, система ЧПУ - SIEMENS / FANUC, Ускоренное ход по осям - X, Y.
Мощность - 21 кВт, Ø над станиной - 800 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 305 мм, перемещение по оси X - 450 мм, перемещение по оси Z - от 850 до 7500 мм, система ЧПУ - SIEMENS / FANUC, Ускоренное ход по осям - X, Y.
Комплектация поставки:
- 4-кулачковый патрон Ø 630 мм.
- 4-ох позиционный электрорезцедержатель.
- Мотор подачи по оси X, Z.
- Основные электрокомпоненты - schneider electric (Франция).
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлические патроны.
- Пневматические патроны.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Устройство удаления стружки.
- Устройство автоматической загрузки.
Система ЧПУ
SIEMENS 808D ADVANCED (Русифицированная) FANUC 0i Mate TD - опция
Напряжение сети, В
380
Общая мощность, кВт
21
Мощность главного двигателя, кВт
15
Мощность мотора подачи по оси-X, кВт
2,8
Мощность мотора подачи по оси-Z, кВт
3,8
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
800
Макс. диаметр обработки над суппортом, мм
480
Расстояние между центрами, мм
от 1500 до 3000
Диапазон нарезаемых труб, мм
Φ140-300
Ширина направляющей, мм
600 (опция – 755)
Макс. вес детали в центрах, кг
4000
Отверстие шпинделя, мм
Φ305
Количество передач, шт
2 диапазона, бесступенчатое регулирование скорости
Скорость вращения шпинделя, об/мин
20 – 100 / 100 - 300
4-ох кулачковый патрон, мм
Φ630 (K11)
Тип патрона
механический
Тип резцедержателя
4-ох позиционный LDB4-6180
Привод резцедержателя
электро
Время смены инструмента, сек
2,6
Сечение инструмента, мм
32х32
Быстрый подача по оси X, мм/мин
4000
Быстрый подача по оси Z, мм/мин
4000
Перемещение по оси X, мм
450 (при ширине станины 755 мм – 550)
Перемещение по оси Z, мм
от 1350 до 7500
Скорость вращения мотора подачи по оси-X, об/мин
1500
Крутящий момент мотора подачи по оси-X, N.m.
15
Скорость вращения мотора подачи по оси-Z, об/мин
1500
Крутящий момент мотора подачи по оси-Z, N.m
18
Диаметр пиноли задней бабки, мм
100
Конус пиноли задней бабки
МТ6
Перемещение пиноли задней бабки, мм
250 (при ширине станины 755 мм – 300)
Боковое смещение задней бабки, мм
±25
Точность позиционирование, мм
0,02
Точность повторяемости, мм
0,01
Точность обработки
IT7
Отклонение от круглости , мм
≤0.02
Цилиндричность обработанной поверхности, мм
0.04 / 300
Плоскостность обработанной поверхности, мм
0.025 / φ400
Шероховатость обработанной поверхности
Ra 1.6
Объем бака СОЖ, л
95
Расход СОЖ, м/мин
22
Габариты станка (ДхШхВ), мм
Зависит от РМЦ
Масса станка, кг
Зависит от РМЦ
