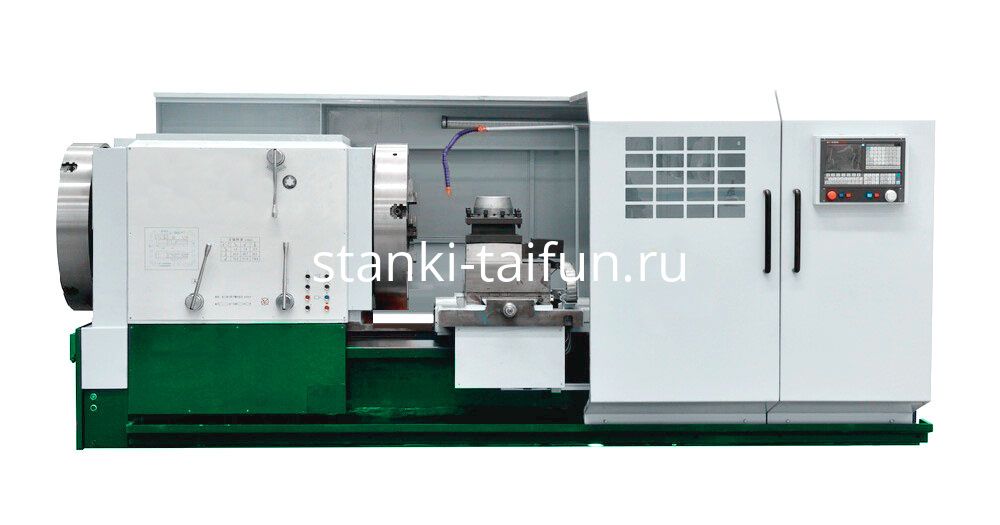

Токарный трубонарезной станок с ЧПУ ТТС-440Ф3
Характеристики
Мощность мотора:
22 кВт
Ø над станиной:
1000 мм
РМЦ:
от 1500 до 3000 мм
Отверстие шпинделя:
440 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 30 кВт, Ø над станиной - 1000 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 440 мм, перемещение по оси X - 550 мм, перемещение по оси Z - от 850 до 7500 мм, система ЧПУ - SIEMENS / FANUC, Ускоренное ход по осям - X, Y.
Мощность - 30 кВт, Ø над станиной - 1000 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 440 мм, перемещение по оси X - 550 мм, перемещение по оси Z - от 850 до 7500 мм, система ЧПУ - SIEMENS / FANUC, Ускоренное ход по осям - X, Y.
Комплектация поставки:
- 3-кулачковый патрон Ø 1000 мм.
- 4-ох позиционный электрорезцедержатель.
- Мотор подачи по оси X, Z.
- Основные электрокомпоненты - schneider electric (Франция).
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
-
Декларация соответствия ТР ТС.
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлические патроны.
- Пневматические патроны.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Устройство удаления стружки.
- Устройство автоматической загрузки.
Система ЧПУ
SIEMENS 808D ADVANCED (Русифицированная) FANUC 0i Mate TD - опция
Напряжение сети, В
380
Общая мощность, кВт
30
Мощность главного двигателя, кВт
22
Мощность мотора подачи по оси-X, кВт
2,8
Мощность мотора подачи по оси-Z, кВт
3,5
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
1000
Макс. диаметр обработки над суппортом, мм
610
Расстояние между центрами, мм
от 1500 до 3000
Диапазон нарезаемых труб, мм
Φ260-430
Ширина направляющей, мм
755
Макс. вес детали в центрах, кг
5000
Отверстие шпинделя, мм
Φ440
Количество передач, шт
2 диапазона, бесступенчатое регулирование скорости
Скорость вращения шпинделя, об/мин
23 – 120 / 65 - 258
4-ох кулачковый патрон, мм
Φ1000 (К66)
Тип патрона
електропривод
Тип резцедержателя
4-ох позиционный SLD170A04N
Привод резцедержателя
электро
Время смены инструмента, сек
5,6
Сечение инструмента, мм
45х45
Быстрый подача по оси X, мм/мин
4000
Быстрый подача по оси Z, мм/мин
4000
Перемещение по оси X, мм
550
Перемещение по оси Z, мм
от 1350 до 7500
Скорость вращения мотора подачи по оси-X, об/мин
1500
Крутящий момент мотора подачи по оси-X, N.m.
18
Скорость вращения мотора подачи по оси-Z, об/мин
1500
Крутящий момент мотора подачи по оси-Z, N.m
22
Диаметр пиноли задней бабки, мм
140
Конус пиноли задней бабки
МТ6
Перемещение пиноли задней бабки, мм
300
Боковое смещение задней бабки, мм
±25
Точность позиционирование, мм
0,02
Точность повторяемости, мм
0,01
Точность обработки
IT7
Отклонение от круглости , мм
≤0.02
Цилиндричность обработанной поверхности, мм
0.04 / 300
Плоскостность обработанной поверхности, мм
0.025 / φ400
Шероховатость обработанной поверхности
Ra 1.6
Объем бака СОЖ, л
95
Расход СОЖ, м/мин
22
Габариты станка (ДхШхВ), мм
Зависит от РМЦ
Масса станка, кг
Зависит от РМЦ
