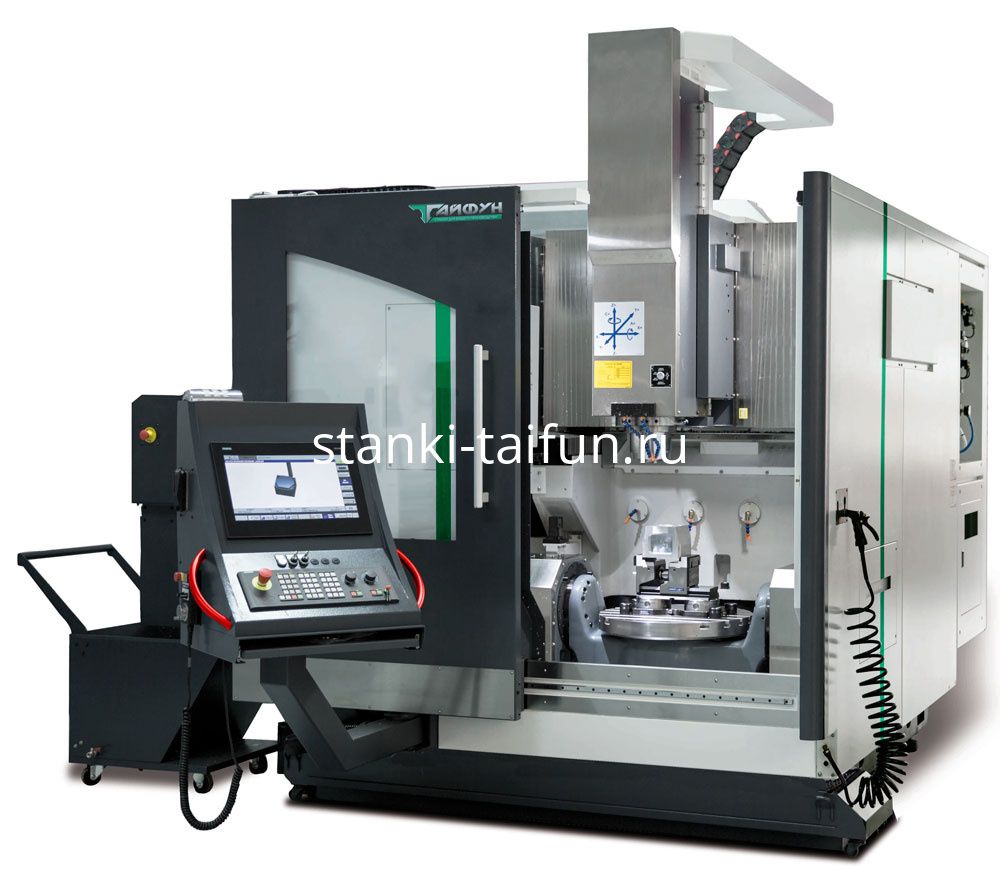

5-ти осевой фрезерный обрабатывающий центр с ЧПУ ФС-60-5Ф3
Характеристики
Мощность шпинделя:
25 кВт
Конус шпинделя:
SK40
Диаметр рабочего стола:
600 мм
Ход по осям X,Y,Z:
580/500/500 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Система ЧПУ
Siemens Sinumerik 840D SL / Русифицированная или опционально Heidenhain iTNC530 HSCI / Русифицированная
Напряжение сети, В
380
Чистота, Hz
50
Выходная мощности шпинделя (прямой привод), кВт
25 (Siemens)
Скорость вращения шпинделя, об/мин
12 000 (15 000, 18 000– опция)
Конус шпинделя
ISO40 (HSK63A опция)
Инструмент
SK 40 / DIN 69871 / CAT40
Расстояние от шпинделя – стол, мм
140 - 640
Объем бака СОЖ, л
250
Линейная повторяемость, мм
± 0,004
Линейная точность позиционирования, мм
± 0,008
Угловая повторяемость, град
±2°
Угловая точность позиционирования, град
±4°
Сменщик инструмента
двухсторонний манипулятор
Инструментальный магазин, шт
32
Макс. диаметр инструмента, мм
78 (магазин 24) / 75 (магазин 32)
Макс. диаметр инструмента (рядом свободное место), мм
120
Длина инструмента, мм
300
Макс. вес инструмента, кг
7 (магазин 24) / 8 (магазин 32)
Время смены инструмента, сек
1,55 (магазин 24) / 1,36 (магазин 32)
Перемещение по оси-X, мм
580
ШВП по оси-X
⌀40xP12;C3
Линейная направляющие по оси-X
35 роликов
Расстояние между направляющими оси-X, мм
610
Перемещение по оси-Y, мм
500
ШВП по оси-Y
⌀40xP12;C3
Линейная направляющие по оси-Y
35 роликов
Расстояние между направляющими оси-Y, мм
476
Перемещение по оси-Z, мм
500
ШВП по оси-Z
⌀40xP12;C3
Линейная направляющие по оси-Z
35 роликов
Расстояние между направляющими оси-Z, мм
306
Макс. скорость поворота по оси-A, об/мин
16,6
Макс. скорость вращения по оси-C, об/мин
90
Ускорение по оси X, Y и Z, м/с²
7
Рабочая подача по оси X, Y и Z, мм/мин
10000
Ускоренная подача по оси X, Y и Z, мм/мин
36000
Давление воздуха, бар
6
Диаметр рабочего стола, мм
600
Угол поворота по оси-A, град
±120° / -120°
Вращение по оси-C, град
360°
Число Т-пазов
7
Ширина Т-паза
14
Растояние междк Т-пазами
75
Нагрузка на рабочий стол, кг
600
Система привода вращения
мотор привода оси –C и червячная передача по оси-A (отдельные мотор на ось-C и ось-A – опция)
Габаритные размеры (ДxШxВ), мм
3160х4440х3000
Масса станка, кг
7500
Мощный, высокопроизводительный обрабатывающий центр для полного цикла обработки, предназначен для тяжёлой промышленности, атомной промышленности, автомобилестроения, авиастроения, судостроения, работы в условиях серийного производства. Полная 5-ти сторонняя обработка заготовки. Рабочая схема обработки детали: поступательное движение по X,Y и Z, и две наклонно-поворотные – А и С.
Описание конструктивных особенностей станка «Тайфун» ФС-60-5Ф3:
Мощный, высокопроизводительный обрабатывающий центр для полного цикла обработки, предназначен для тяжёлой промышленности, атомной промышленности, автомобилестроения, авиастроения, судостроения, работы в условиях серийного производства. Полная 5-ти сторонняя обработка заготовки. Рабочая схема обработки детали: поступательное движение по X,Y и Z, и две наклонно-поворотные – А и С.
Описание конструктивных особенностей станка «Тайфун» ФС-60-5Ф3:
Мощный, высокопроизводительный обрабатывающий центр для полного цикла обработки, предназначен для тяжёлой промышленности, атомной промышленности, автомобилестроения, авиастроения, судостроения, работы в условиях серийного производства. Полная 5-ти сторонняя обработка заготовки. Рабочая схема обработки детали: поступательное движение по X,Y и Z, и две наклонно-поворотные – А и С.
Описание конструктивных особенностей станка «Тайфун» ФС-60-5Ф3:
- Мощная, литая конструкция с ребрами жесткости из высококачественного чугуна Meehanite.
- Прямой шпиндель станка мощностью 25 кВт с высокоточными подшипниками серии P5- с постоянной принудительной подачей смазки. Производства Тайвань.
- Предельное число оборотов шпинделя 15 000 об/мин (опция – 18 000 об/мин).
- Надежная и удобная в эксплуатации, русифицированная система управления Siemens Sinumerik 840D SL с большим сенсорным экраном (опционально возможно оснастить системой ЧПУ Heidenhain iTNC530 HSCI).
- Рабочий стол диаметром 600 мм.
- Масса обрабатываемой заготовки на рабочем столе не должна превышать 600 кг.
- Высокоточные линейные направляющие по всем осям.
- На всех осях установлены сервопривода с высокими крутящими моментами.
- Скорость перемещения в ускоренном режиме по осям X, Y и Z – 36 000 мм/мин.
- Сервопривод Siemens по всем осям.
- Хорошая обзорность (с трех сторон) процесса обработки заготовки, достигается за счёт больших дверей и окон по бокам защитного кожуха.
- Транспортер с корзиной для удаления стружки с полосовой конструкцией, обеспечивает эффективное удаление стружки.
- Телескопическая защита направляющих от попадания стружки по всем осям.
- Для удобства оператора пульт управления маховиками выведен на отдельную панель и снабжен аварийной кнопкой отключения.
- Шариковые винтые, износостойкие высокопроизводительные, преднапряженные по всем осям - ⌀40xP12;C3. Производство Тайвань.
- Высокоэффективный масляный радиатор для охлаждения шпинделя и ШВП с автоматическим контролем температуры.
- Изолированный шкаф управления со встроенным кондиционером, обеспечивает оптимальную температуру работы электрокомпонентов и предотвращает проникновение пыли.
- Устройство автоматической смены инструмента на 32 позиций. Манипулятор с двухсторонним захватом, обеспечит быструю смену инструмента. Среднее время смены инструмента от 1.55 секунды. Производство Тайвань.
- Централизованная автоматическая смазочная система.
- Интегрированная система освещения рабочий зоны.
- Охлаждающая жидкость через шпиндель с насосом высокого давления 70 бар (встроенный тип).
- Пистолет для ручной подачи СОЖ.
- EMV и модуль безопасности от Siemens.
- Система ЧПУ Siemens 828D включая программные опции:
- циклы измерения “6FC5800-0AP18-0YB0” ”6FC5800-0AP28-0YB0 SL”
- цикл измерения кинематики станка L996
- Разъем RJ45, подключение USB и подключение питания 230 В.
- Гарантия на систему ЧПУ Siemens 2 года.
- Гарантия на оборудование составляет 36 месяцев.
- Совместное Германо-Китайское производство.
Комплектация поставки:
- Система ЧПУ Siemens Sinumerik 840D SL.
- Боковые крепления типа ATC 24 инструмента.
- Калибровочный шар
- Лазерный датчик измерения инструмента.
- Центральная смазка.
- Свет рабочего пространства.
- Транспортер для стружки с баком.
- Масляное охлаждение шпинделя.
- Охлаждающая жидкость через шпиндель.
- Соответствие декларации CE для стран ЕС.
- Лампа рабочего цикла и сигнализация.
- Пистолет-СОЖ.
- Масленный скиммер.
- Подключение к сети интернет.
- Набор инструментов, установочные болты, прокладки и гайки.
- Портативный пульт управления.
- Кондиционер электро-шкафа.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
