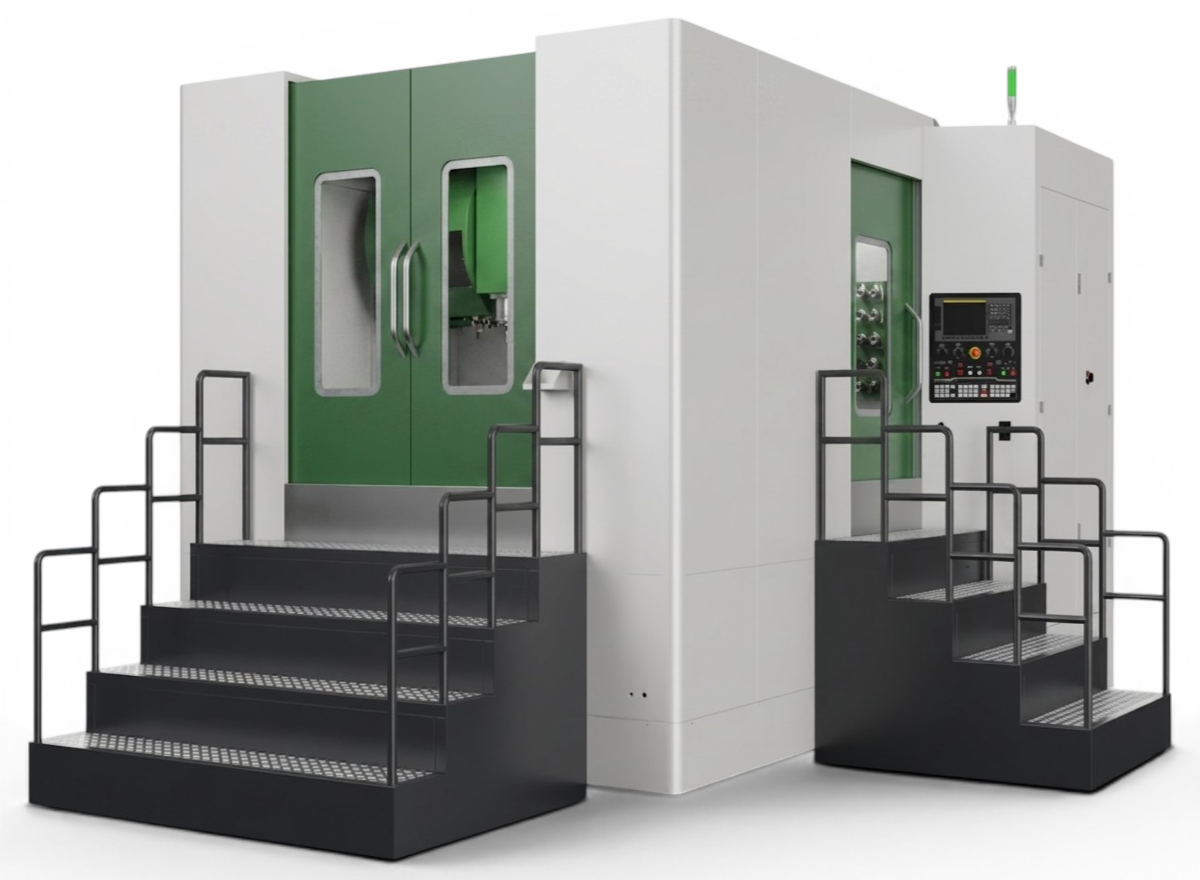

Горизонтально-фрезерный станок с ЧПУ ГФС-630Ф3 исп. №2
Характеристики
Мощность шпинделя:
15 кВт
Конус шпинделя:
BT50
Рабочий стол:
630х630 мм (2 стола)
Ход по осям X,Y,Z:
1000/800/800 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность шпинделя - 15 кВт, рабочий стол - 630х630 мм (каждый), перемещение по оси X - 1000 мм, перемещение по оси Y - 800 мм, перемещение по оси Z - 800 мм, ЧПУ Siemens 828D Basic.
Описание конструктивных особенностей станка «Тайфун» ГФС-630Ф3:
- Горизонтально фрезерный станок «Тайфун» ГФС-630Ф3 предназначен для работы в условиях серийного производства.
- Мощная, надежная литая конструкция из высококачественного чугуна Meehanite.
- Общая мощность энергопотребления обрабатывающего центра составляет 40 кВт.

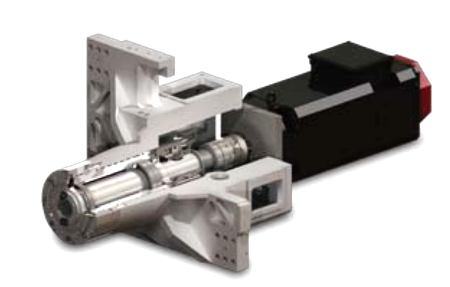

- Шпиндель станка мощностью 15 кВт.
- Предельное число оборотов шпинделя 3 500 об/мин.
- Панель приборов расположена с правой стороны.
- Станок может быть оснащен системой ЧПУ Siemens Sinumerik 828D Basic (Fanuc 0i md – опция).

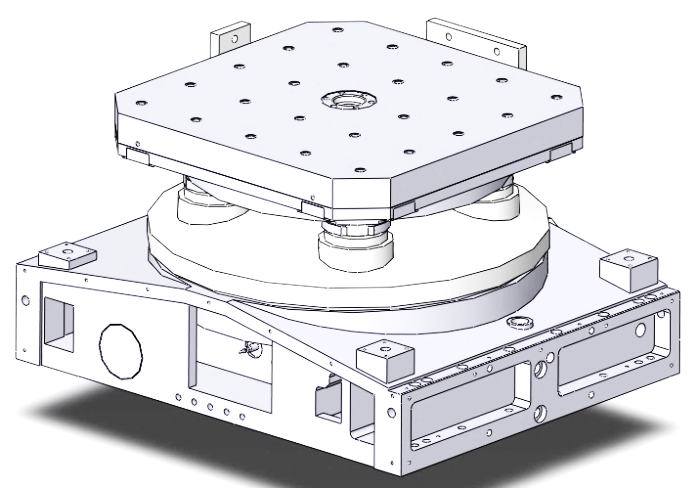

- Два поворотных стола с габаритами 630х630 мм.
- Шесть Т-образных пазов шириной 18 мм.
- Расстояние между пазами 125 мм.
- Масса обрабатываемой заготовки на рабочем столе не должна превышать 1200 кг.
- Скорость перемещения в ускоренном режиме по всем осям– 24 000 мм/мин.
- Хорошая обзорность (с трех сторон) процесса обработки заготовки, достигается за счёт больших дверей и окон по бокам защитного кожуха.
- Удаление стружки происходит по средствам моторизированного транспортера.
- Защита направляющих от попадания стружки по всем осям.

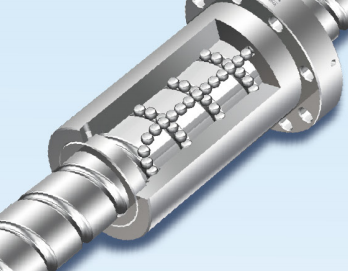

- Шарико-винтовые пары (ШВП) по всем осям.

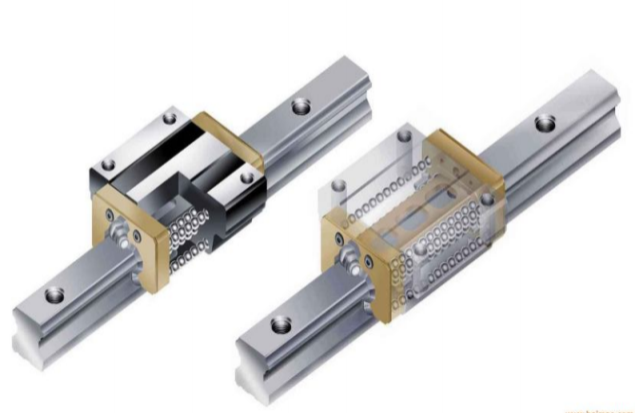

- Линейные направляющие по X / Z осям.
- Устройство автоматической смены инструмента на 24 позиций.
- Централизованная автоматическая смазочная система.
- Интегрированное освещение рабочего процесса.
- Система охлаждения электро-шкафа.
- Гарантия на оборудование составляет 24 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- Система ЧПУ (Siemens Sinumerik 828D Basic)
- Система автоматической смазки.
- Транспортер для стружки.
- Тележка.
- Электрический шкаф с кондиционером
- Пневматический пистолет
- Водный пистолет
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТС.
- Мотор шпинделя «Haozhi» BT40 – 14 000 об/мин
- Мотор шпинделя «Haozhi» HSK – 10 000 об/мин
- Датчик для наладки инструмента RENISHAW TS27R
- Датчик Renishaw OMP60
- Масленое охлаждение шпинделя

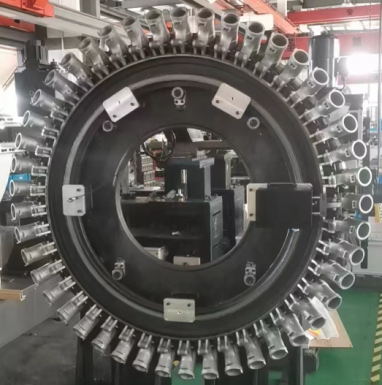

- Инструментальный магазин на 32 инструмента
- Инструментальный магазин на 40 инструмента
- Подача СОЖ через шпиндель (20 бар)
Система ЧПУ
Siemens 828D Basic / Fanuc 0i md (опция)
Общая потребляемая мощность, кВт
40
Мощность главного двигателя, кВт
15
Мощность главного двигателя, кВт (30 мин)
18,5
Напряжение сети, В
380
Конус шпинделя
BT50
Скорости шпинделя, об/мин
3500
Макс. крутящий момент шпинделя, N.m
235
Макс. диаметр сверления, мм
50
Макс. диаметр резьбы, мм
М30
Точность позиционирования по осям X,Y,Z, мм
±0,008
Точность позиционирования по оси B, угол/сек
10
Точность позиционирования по осям X,Y,Z, мм
±0,005
Точность позиционирования по оси B, угол/сек
2
Кол-во инструмента в магазине, шт
24
Тип сменщика
манипулятор
Макс. диаметр инструмента, мм
125
Макс. диаметр инструмента, мм (пустое место рядом)
250
Макс. длина инструмента, мм
400
Макс. вес инструмента, мм
25
Перемещение по оси-X, мм
1000
Перемещение по оси-Y, мм
800
Перемещение по оси-Z, мм
800
Скорость перемещения по оси-X, мм/мин
1 – 12 000
Скорость перемещения по оси-Y, мм/мин
1 – 12 000
Скорость перемещения по оси-Z, мм/мин
1 – 12 000
Быстрая подача оси-X, мм/мин
24000
Быстрая подача оси-Y, мм/мин
24000
Быстрая подача оси-Z, мм/мин
24000
Расстояние от торца шпинделя до центра стола, мм
150 - 950
Расстояние от центра шпинделя до рабочей поверхности стола мм
50 - 850
Габариты рабочего стола, мм
630х630
Кол-во рабочих столов, шт
2
Макс. диаметр детали на столе, мм
1000
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
18
Расстояние между Т-пазами, мм
125
Макс. нагрузка на стол, кг
1200
Индексация стола
1°
Скорость поворота стола, об/сек
11,1
Смена рабочего стола, сек
17
Подача воздуха, Mpa
0,5 – 0,7
Класс точности
Н
Габариты станка (ДхШхВ), мм
5400x3600x3100
Масса станка, кг
16 000
