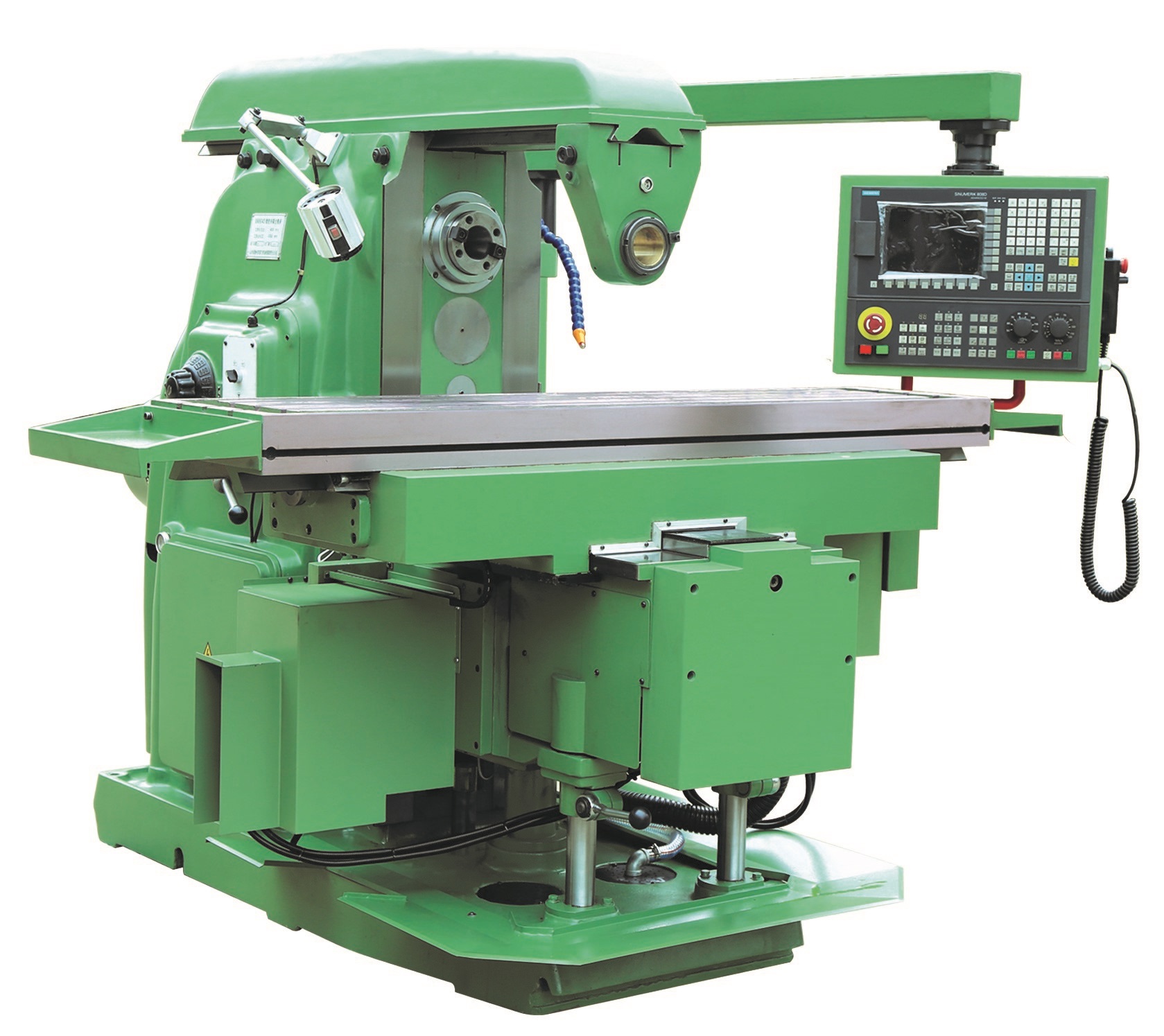

Горизонтальный фрезерный станок с ЧПУ ГФС-1700Ф3
Горизонтальный фрезерный станок с ЧПУ ГФС-1700Ф3
Стол 1700×400 мм, система SIEMENS 808D и мощность шпинделя 11 кВт
Горизонтальный фрезерный станок с ЧПУ ГФС-1700Ф3 предназначен для фрезерования деталей в условиях промышленного производства.
Рабочий стол размером 1700×400 мм выдерживает нагрузку до 800 кг. Перемещения по осям X/Y/Z составляют 1000/350/360 мм. Шпиндель мощностью 11 кВт с конусом ISO50 обеспечивает диапазон скоростей 30–1500 об/мин (18 ступеней).
Станок оснащён русифицированной системой ЧПУ SIEMENS 808D, сервоприводами SIEMENS, централизованной системой смазки и электронными компонентами SIEMENS и Schneider Electric.
Отрасли применения и принцип работы
Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на числовом программном управлении SIEMENS 808D, которое координирует перемещения по трём осям. Продольная и поперечная подачи осуществляются со скоростью 6–3200 мм/мин, вертикальная — 3–1600 мм/мин. Направляющие: ось X — ласточкин хвост (225 мм), Y — прямоугольные (154 мм), Z — ласточкин хвост (400 мм). Высококачественные шарико-винтовые передачи обеспечивают точность. Подача СОЖ — из встроенного бака. Класс точности — Н. Вылет хобота — 1000 мм.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | 1700×400 мм |
| Перемещения X/Y/Z | 1000/350/360 мм |
| Мощность шпинделя | 11 кВт |
| Конус шпинделя | ISO50 |
| Система ЧПУ | SIEMENS 808D |
| Макс. нагрузка на стол | 800 кг |
Сравнение с аналогами и преимущества
По сравнению с классическими горизонтальными фрезерными станками серии 6Т83 и современными моделями с ЧПУ сходного класса (стол около 1600–1700×400 мм, мощность 11 кВт) модель ГФС-1700Ф3 выделяется:
- русифицированной системой ЧПУ SIEMENS 808D;
- сервоприводами и электронными компонентами SIEMENS;
- полной круговой защитой рабочего стола;
- высокой грузоподъёмностью 800 кг;
- централизованной системой смазки.
Это обеспечивает удобство программирования, стабильность и производительность при обработке крупных деталей.
Примеры работ
На станке выполняют:
- фрезерование плоскостей, пазов и фасонных поверхностей;
- обработку корпусных деталей и фланцев;
- работы с горизонтальным шпинделем по изготовлению и ремонту элементов для нефтегазового, энергетического и судостроительного оборудования.
Выгода для предприятия
Система SIEMENS 808D, мощный шпиндель 11 кВт, высокая грузоподъёмность стола и надёжная конструкция сокращают время наладки и повышают производительность.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: поддон для сбора стружки, система ЧПУ SIEMENS 808D, станочные тиски 160 мм, система подачи СОЖ, LED-лампа, круговая защита рабочего стола, комплект инструмента для обслуживания, руководство по эксплуатации на русском языке, декларация соответствия ТР ТС.
Возможные опции: дополнительная оснастка по запросу.
Смотрите также: горизонтальный фрезерный станок с ЧПУ ГФС-1325Ф3.
Горизонтальный фрезерный станок с ЧПУ ГФС-1700Ф3 — практичное решение для тех, кому важны система SIEMENS, высокая грузоподъёмность и оперативный сервис на территории России.
- Поддон для сбора стружки.
- Система ЧПУ SIEMENS 808D.
- Станочные тиски 160 мм.
- Система подачи СОЖ.
- LED лампа.
- Круговая защита рабочего стола.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
