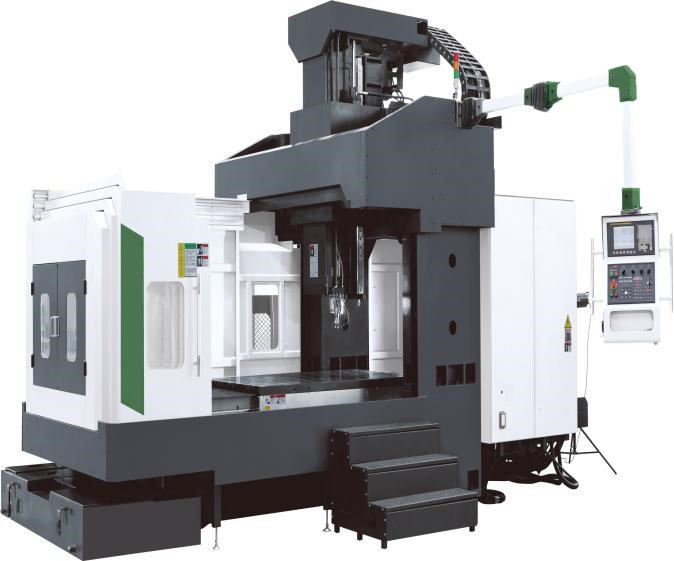

Портальный обрабатывающий центр с ЧПУ ПФС-1320Ф3
Характеристики
Мощность шпинделя:
22 кВт
Конус шпинделя:
BT50
Рабочий стол:
2000х1300 мм
Ход по осям X,Y,Z:
2000/1500/800 мм
Преимущества
🢒 Высокая стабильность конструкции
🢒 Высокоскоросной шпиндель - 6000 об/мин
🢒 Ширина между колоннами - 1500 мм
🢒 Разнообразие головок шпинделя
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка с ЧПУ ПФС-1320Ф3:
- Станина, колонны, балки обладают высокой жесткостью и высокой стабильностью конструкции.
- Прецизионный, шлифовальный рабочий стол. По оси - Х рабочий рабочий стол перемещается по трём направляющим. Двери для подачи заготовки шире на 300 мм, чем рабочий стол.
- Перемещение по оси – X / Y осуществляются по линейным направляющим с подшипниками скольжения с высокой грузоподъемностью. Низкий коэффициент трения, высокая точность.
- Двухконтурная система безопасности от столкновения.
- Самая высокая скорость подача в своем классе, что повышает эффективность работы.
- Двухступенчатый плавная смена скорости вращения шпинделя. Максимальное число оборотов шпинделя – 6000 об/мин.
- Множество дополнительных вариантов головок шпинделя и приборов автоматического измерения длины инструмента.
- Специально разработанная система контроля температуры шпинделя и коробки передач для обеспечения точности и продолжительной высокой скорости вращения шпинделя.
- Трёхуровневая система безопасности замедления подачи.
- Трех-осевая система с обратной связью с замкнутым контуром.
- Расстояние от направляющей плоскости до центра шпинделя 200 - 1000 мм, перемещение оси - Z составляет 800 мм.
- Проходная ширина между колоннами составляет 1500 мм.
- Автоматическая система смены инструмента с защитой от столкновения, емкость магазина 24, (32 и 60 - опция) инструментов. Опционально можно приобрести магазин со сменщиком инструмента типа «рука».
- Специально разработанная, централизованная, автоматическая система смазки. Смазочное масло автоматически отделяется от охлаждающей эмульсии.
- Система подачи охлаждающий жидкости в зону обработки (включая насос и резервуар для хранения).
- Электрический шкаф с полностью изолированной системой рециркуляции тепла. Внутреннее оснащение основана на немецких стандартах промышленной безопасности.
- Двухсторонний конвейер для металлических отходов производства.
- Педаль переключатель с автоматической разблокировкой (рабочая сторона).
- Выносной пульт управления рабочим процессом.
- LED освещение зоны обработки.
- Порт RS-232.
- Набор технических руководств:
- План-чертеж фундамента.
- Инструкция по эксплуатации и обслуживанию станка.
- Руководство по эксплуатации программы ЧПУ.
- Руководство по техническому обслуживанию и обслуживанию ЧПУ.
- Техническое руководство по ремонту:
- Электрическая схема.
- Таблица параметров и диаграмма лестницы.
- Протокол испытаний.
- Деталировка.
- Силовой трансформатор (380В - 220В).
- Пистолет для обдува и очистки рабочей зоны.
- Рабочая панель управления производственным процессом с цветным жидкокристаллическим дисплеем 10.4 дюймов.
- Комплексный подход к обеспечение качества (ISO9001) производственных процессов и обеспечения стабильности работы станка.
- Заводская гарантия на станок ПФС-1320Ф3 составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Контроллер ЧПУ
Fanuc 0i MF (β мотор, tape 1) MDI панель+ 10,4” LCD + AICCII
Язык интерфейса ЧПУ
Русифицирован
Напряжение сети, В
380
Общая потребляемая мощность, кВт
60
Мощность шпинделя, кВт
22
Мощность мотора подачи по оси-X, кВт
4
Мощность мотора подачи по оси-Y, кВт
4
Мощность мотора подачи по оси-Z, кВт
4
Скорости вращения шпинделя, об/мин.
прямой привод / масленое охлаждение 10 - 6000 (опция – 8000 / 10000 / 20000 / 24000)
Изменение скорости вращения шпинделя
Автоматическая бесступенчатая смена скорости с двухступенчатой коробкой передач
Конус шпинделя
BT50 (DIN69871A – опция)
Кол-во инструмента в магазине, шт
24 (опция – 32/60)
Макс. диаметр инструмента, мм
105
Макс. диаметр инструмента (без соседнего инструмента), мм
200
Макс. вес инструмента, кг
15
Макс. длина инстумента, мм
400
Расстояние между колоннами, мм
1500
Габариты рабочего стола, мм
2000х1300
Макс. вес детали, кг
6000
Т-пазы рабочего стола (ширина / кол-во / расстояние)
28х8х200
Перемещение рабочего стола по оси-X, мм
2000
Перемещение рабочего стола по оси-Y, мм
1500
Перемещение по оси-Z, мм
800
Мин. расстояние шпиндель-стол, мм
200
Макс. расстояние шпиндель-стол, мм
1000
Скорость подачи режущего инструмента, мм/мин
1 – 7 000
Ускоренная подача по оси-X, мм/мин
15 000
Ускоренная подача по оси-Y, мм/мин
15 000
Ускоренная подача по оси-Z, мм/мин
12 000
Точность позиционирования (стандарт JIS B 6338), мм
±0.015
Точность позиционирования (стандарт VDI 3441), мм
P ±0,020
Точность повторяемости (стандарт JIS B 6338), мм
±0.005
Точность повторяемости (стандарт VDI 3441), мм
Ps ±0,020
Давление сжатого воздуха, кгс/см2
6
Габариты станка (ДхШхВ), мм
6800х4800х4800
Масса станка, кг
19000
- Контроллер ЧПУ - Fanuc 0i MF (β мотор, tape 1) MDI панель+ 10,4” LCD + AICCII.
- Инструментальный магазин производства Тайвань на 24 инструмента.
- Электро-компоненты марки Schneider.
- Автоматическая система смазки.
- Винтовой конвейер для стружки.
- Теплообменник.
- Воздушный пистолет.
- Фундаментные болты и набор инструментов для регулировки уровня.
- Инструмент для обслуживания станка.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Инструментальный магазин 32 инструмента.
- Инструментальный магазин 60 инструмента.
- Чистота оборотов вращения шпинделя – 8000 об/мин.
- Чистота оборотов вращения шпинделя – 10 000 об/мин.
- Чистота оборотов вращения шпинделя – 20 000 об/мин.
- Чистота оборотов вращения шпинделя – 24 000 об/мин.
- Система подачи СОЖ через шпиндель.
- Система подачи СОЖ через инструмент.
- Измерительный инструмент.
- 4-ая поворотная ось.
