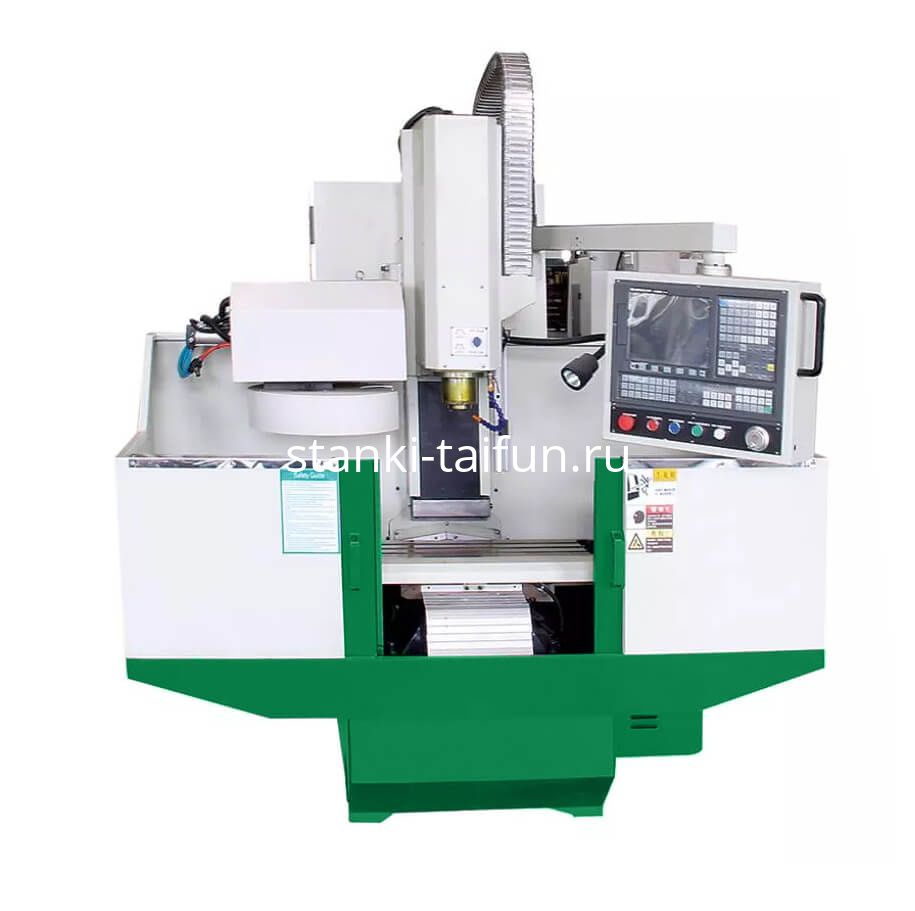

Вертикальный фрезерный станок с ЧПУ ВФС-1000Ф3
Вертикальный фрезерный станок с ЧПУ ВФС-1000Ф3
Современный аналог 6Т11Ф3 с магазином на 12 инструментов
Вертикальный фрезерный станок с ЧПУ ВФС-1000Ф3 предназначен для мелкосерийного производства, ремонтных мастерских и учебных заведений.
Рабочий стол размером 1000×250 мм выдерживает заготовку массой до 120 кг. Перемещения по осям X/Y/Z составляют 535/320/375 мм. Шпиндель с конусом BT30 обеспечивает скорость вращения до 4000 об/мин (опционально 6000 об/мин).
Станок оснащён системой ЧПУ GSK983 (опционально Fanuc 0i MF), 12-позиционным сменщиком инструмента с пневматическим зажимом, линейными направляющими по всем осям и автоматической системой смазки. Это современный аналог классического станка 6Т11Ф3.
Отрасли применения и принцип работы
Оборудование применяется в общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на числовом программном управлении GSK983, которое координирует перемещения по осям X, Y, Z и автоматическую смену инструмента. Линейные направляющие обеспечивают высокую точность и динамику. Быстрые подачи достигают 15 000 мм/мин по всем осям. Защитный кожух и система охлаждения с подачей в зону резания повышают безопасность и стабильность обработки. Поворотная панель управления удобна для оператора.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | 1000×250 мм |
| Перемещения X/Y/Z | 535/320/375 мм |
| Мощность шпинделя | 1,5 кВт (2,2 кВт — опция) |
| Конус шпинделя | BT30 |
| Скорость шпинделя | 4000 об/мин (6000 — опция) |
| Количество инструментов | 12 |
Сравнение с аналогами и преимущества
По сравнению с вертикальными фрезерными станками сходного класса (стол около 1000×250 мм, конус BT30, магазин 12 инструментов) модель ВФС-1000Ф3 выделяется:
- 12-позиционным сменщиком инструмента с пневматическим зажимом;
- линейными направляющими по всем трём осям;
- возможностью выбора системы ЧПУ GSK983 или Fanuc 0i MF;
- точностью позиционирования ±0,008 мм и повторяемостью ±0,005 мм;
- позиционированием как современный аналог 6Т11Ф3.
Это обеспечивает более высокую производительность и удобство при мелкосерийной и ремонтной обработке.
Примеры работ
На станке выполняют:
- фрезерование плоскостей, пазов и контуров;
- сверление и нарезание резьбы;
- обработку корпусных деталей, фланцев и приспособлений;
- работы в условиях ремонтных участков, опытных производств и учебных центров.
Выгода для предприятия
Наличие 12-позиционного магазина, линейных направляющих, высокой динамики перемещений и выбора системы ЧПУ сокращают время наладки и повышают эффективность мелкосерийного производства.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация:
система ЧПУ GSK983, 12-позиционный магазин инструментов, станочные тиски 160 мм, система подачи СОЖ, освещение рабочей зоны, автоматическая система смазки, руководство на русском языке, декларация соответствия ТР ТС.
Возможные опции:
система ЧПУ Fanuc 0i MF, сервомотор шпинделя 2,2 кВт, скорость шпинделя 6000 об/мин.
Смотрите также:
вертикальный фрезерный станок с ЧПУ ВФС-800Ф3, вертикальный фрезерный станок с ЧПУ ВФС-1325Ф3, вертикальный фрезерный станок с ЧПУ ВФС-1700Ф3.
Вертикальный фрезерный станок с ЧПУ ВФС-1000Ф3 — практичное решение для тех, кому важны 12-позиционный магазин инструментов, линейные направляющие и оперативный сервис на территории России.
- Система ЧПУ GSK983 (Fanuc 0i MF – опция).
- 12-и позиционный магазин инструментов.
- Станочные тиски 160 мм.
- Система подачи СОЖ.
- Освещение рабочий зоны.
- Автоматическая система смазки.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система ЧПУ Fanuc 0i MF.
- 2,2 кВт серво-мотор шпинделя.
- Скорости шпинделя - 6000 об/мин.
