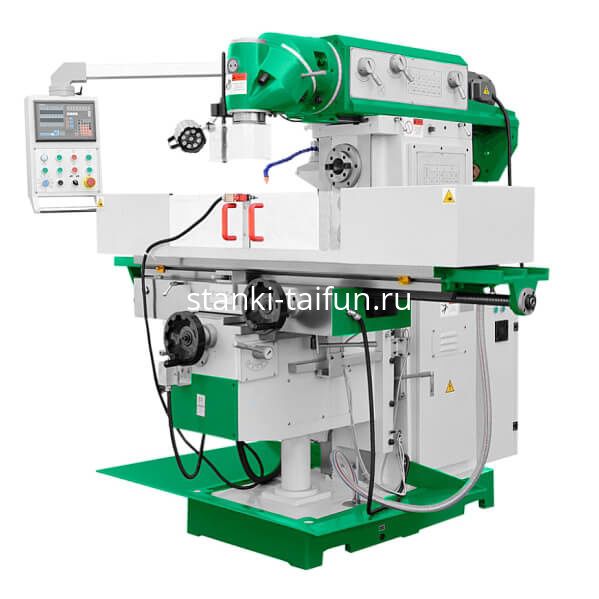

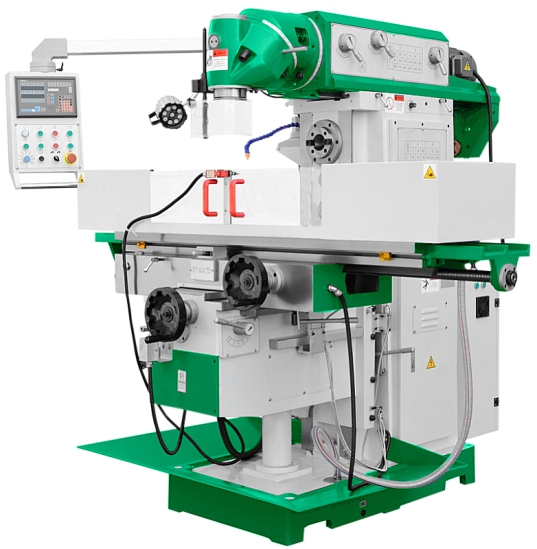

Универсальный фрезерный станок с УЦИ УФС-1320Ф1
Характеристики
Мощность шпинделя В/Г:
4 / 5,5 кВт
Конус шпинделя:
IS050
Рабочий стол:
1320х360 мм
Ход по осям X,Y,Z:
750/300/400 мм
Преимущества
🢒 Для применения в промышленных условиях
🢒 Цифровая индикация по 3-м осям
🢒 Централизованная система смазки
🢒 Электрокомпоненты CE Schneider electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-1320Ф1:
- Универсальный фрезерный станок с УЦИ УФС-1320Ф1 предназначен для широкого использования в условиях промышленного производства.
- Современный аналог советского станка 6М82Ш.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Мотор универсального фрезерного шпинделя - 4 кВт, горизонтального шпинделя - 5,5 кВт, гарантирует стабильно высокий крутящий момент.
- Станина отлита из чугуна высокой прочности HT-200.
- Прецизионно отшлифованные направляющие, с повышенной точностью и износостойкостью.
- Централизованная система смазки станка.
- Массивные маховики с читаемыми шкалами.
- Мощные приводы с крутящим моментом 10 Nm, обеспечивает подачу рабочего стола по осям X, Y и Z.
- Возможность работы в горизонтальном / вертикальном режиме.
- Большая площадь рабочего стола 1320х360 мм и грузоподъёмностью до 500 кг.
- По оси-Y установлена телескопическая защита.
- Универсальный фрезерная головка поворачивается на 360°.
- Комбинируя наклон и поворот фрезерной головки, можно установить практически любой угол обработки детали.
- Современная контрольная панель, информативная и функциональная.
- Электрокомпоненты CE Schneider electric.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Станок укомплектован всем необходимым для работы, включая долбежную головку.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Суммарная мощность, кВт
11
Двигатель вертикального шпинделя, кВт
4
Двигатель горизонтального шпинделя, кВт
5,5
Макс. диаметр рассверливания (сталь), мм
30
Макс. диаметр сверления (сталь), мм
28
Макс. диаметр торцевой фрезы, мм
160
Макс. диаметр концевой фрезы, мм
20
Конец шпинделя
7:24 IS050
Частота вращения вертикального шпинделя, об/мин
60 – 1750
Количество ступеней, шт
12
Расстояние вертикальный шпиндель – стол, мм
170-590
Поворот / наклон фрезерной головки, град
360°
Частота вращения горизонтального шпинделя, об/мин
60 - 1800
Количество ступеней, шт
12
Расстояние горизонтальный шпиндель – стол, мм
0-420
Размер стола, мм
1320 х 360
Максимальная нагрузка на стол, кг
500
Размер Т-образных пазов, мм
18
Расстояние между пазами, мм
80
Количество пазов, шт
3
Поворот стола, град
± 45
Авто. перемещение по оси-X, мм
750
Ручное перемещение по оси- X, мм
750
Рабочая подача по оси- X, мм/мин
30-750
Быстрый ход по оси- X, мм/мин
1200
Авто. перемещение по оси-Y, мм
300
Ручное перемещение по оси- Y, мм
300
Рабочая подача по оси- Y, мм/мин
20-500
Быстрый ход по оси- Y, мм/мин
800
Авто. перемещение по оси-Z, мм
400
Ручное перемещение по оси- Z, мм
400
Рабочая подача по оси- Z, мм/мин
15-375
Быстрый ход по оси- Z, мм/мин
600
Крутящий момент серво-привода оси- X,Y,Z, Nm
10
Класс точности
Н
Габариты станка (ДxШxВ), мм
1800x2100x2000
Масса станка, кг
2650
Комплект поставки:
- Поддон для сбора стружки.
- Устройство цифровой индикации по 3-м осям.
- Долбежная головка.
- Система подачи СОЖ.
- LED лампа освещения.
- Поворотные тиски станочные тиски.
- Горизонтальный поворотный стол.
- Делительная головка высота центров 125 мм.
- Набор зажимных приспособлений.
- Цанговый патрон ISO50 с набором цанг 8 шт. от 4 до 16 мм.
- Горизонтальная оправка Ø27 мм.
- Горизонтальная оправка Ø32 мм.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Опции:
- Пневматический зажим инструмента.
