Универсальный фрезерный станок с УЦИ УФС-1650Ф1
Характеристики
Мощность шпинделя:
11 кВт
Конус шпинделя:
ISO50
Рабочий стол:
1600х500 мм
Ход по осям X,Y,Z:
1200/700/500 мм
Преимущества
🢒 Нагрузка на рабочий стол - 1800 кг
🢒 Бесступенчато регулируемые подачи
🢒 ШВП винты подачи по осям
🢒 Электронные компоненты Schneider Electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-1650Ф1:
- Универсальный фрезерный станок с УЦИ УФС-1650Ф1 промышленного класса с максимальной грузоподъёмностью рабочего стола 1800 кг.
- Рабочий стол с шариковыми винтами высокой точности.

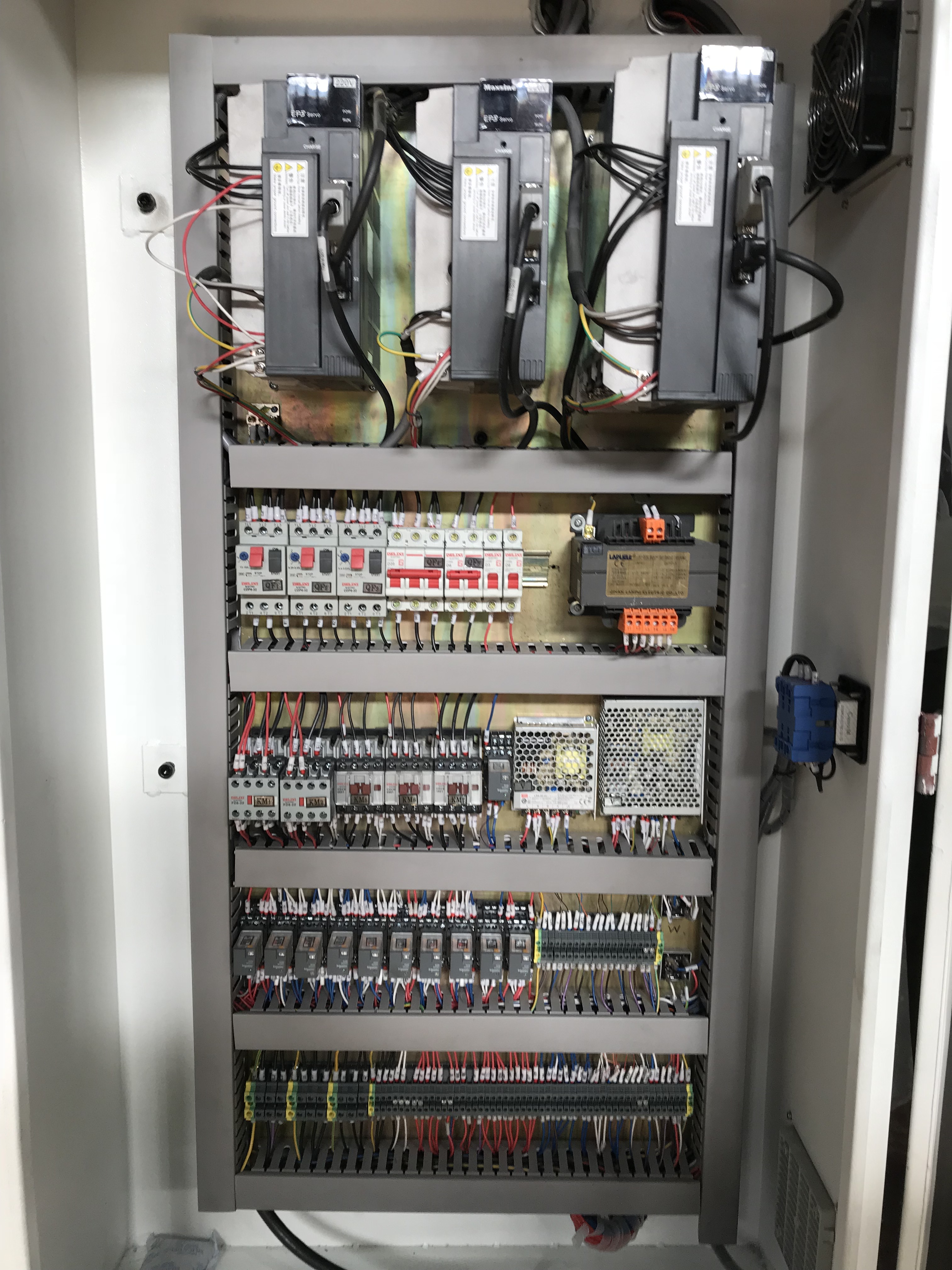

- Подача рабочего стола по осям осуществляется 3-мя отдельными серводвигателями, обеспечивающими переменную скорость по каждой из них (независимо друг от друга), характеризующиеся высокой надежностью и простотой эксплуатации.
- Бесступенчато регулируемые автоматические подачи по всем осям.

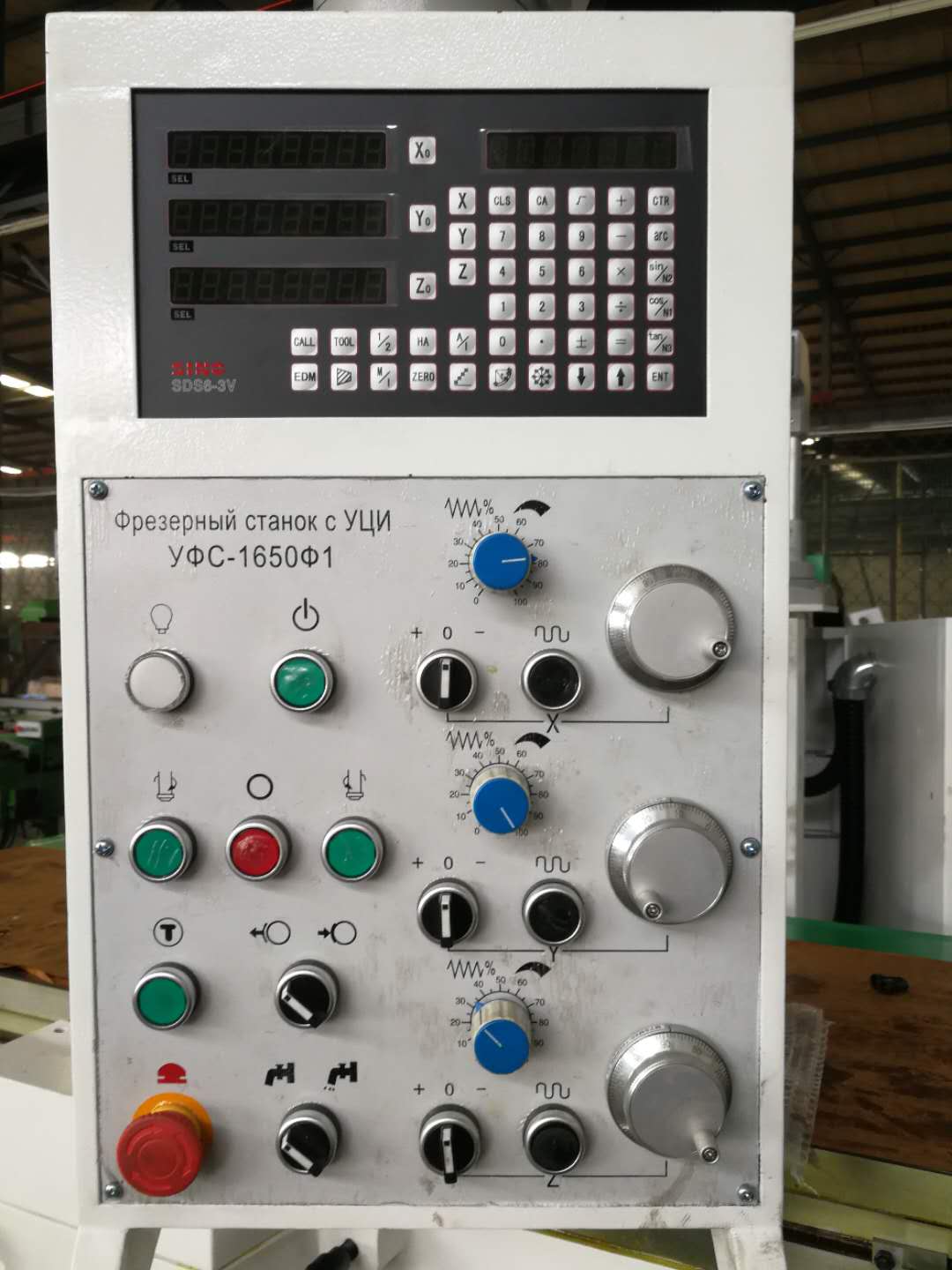

- Управление перемещениями по осям происходит с помощью электронных маховиков, расположенных на контрольной панели, способствуя высокой степени точности перемещения.
- Механическая перемена скоростей в шпиндельной бабке, высокая мощность фрезерования.
- Сервоприводы, механизмы подачи и контрольные системы (оптические линейки УЦИ) защищены от внешнего воздействия и не требуют частого техобслуживания.
- Электронные компоненты - от известного мирового производителя - фирмы CE Schneider electric.
- Высококачественные приводы рассчитаны на работу в условиях беспрерывного 3-х сменного производства. Не требуют регулярного обслуживания.
- Рабочий стол с дополнительной опорной колонной, что обеспечивает ему высокую грузоподъемность и точность позиционирования.
- Функция ускоренной подачи по 3-м осям заметно повышает производительность.
- Приводы по осям оснащены шариковыми винтами (ШВП).
- Возможна установка системы ЧПУ Siemens 808D Advance.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Мощность шпинделя, кВт
11
Крутящий момент мотора подачи по оси-X, N/m
18
Крутящий момент мотора подачи по оси-Y, N/m
18
Крутящий момент мотора подачи по оси-Z, N/m
27
Рабочий стол, мм
1600х500
Макс. нагрузка на рабочий стол, кг
1800
Т-образный паз стола, шт
5
Ширина Т-образного паза стола, мм
18
Расстояние между Т-пазами, мм
80
Перемещение стола по оси X, мм
1200
Перемещение стола по оси Y, мм
700
Перемещение стола по оси Z, мм
500
Конус шпинделя
ISO50
Поворот / наклон шпинделя
360°
Расстояние шпиндель-стол, мм
50-550
Расстояние ось шпинделя-колонна, мм
45-745
Скорости шпинделя, об/мин
1 ступень: 30-390 / 2 ступень: 390 - 2050
Кол-во скоростей шпинделя, шт
2
Скорость подачи стола по оси X, мм/мин
10-1000
Скорость подачи стола по оси Y, мм/мин
10-1000
Скорость подачи стола по оси Z, мм/мин
5-500
Ускоренная подача стола по оси X, мм/мин
2200
Ускоренная подача стола по оси Y, мм/мин
2200
Ускоренная подача стола по оси Z, мм/мин
1100
Класс точности
Н
Габариты станка (ДхШхВ), мм
2625х2460х2080
Масса станка, кг
4700
Комплект поставки:
- Система УЦИ по 3-м осям.
- ШВП по осям X,Y,Z.
- Сервопривод на каждую ось.
- Контрольная панель.
- Система подачи СОЖ.
- Поворотные станочные тиски.
- Универсальная делительная головка.
- Фрезерный патрон 7:24 ISO 50 с набором цанг 15 шт. от 3-26 мм.
- Фрезерная оправка IS050 φ40
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Пневматический зажим инструмента.
