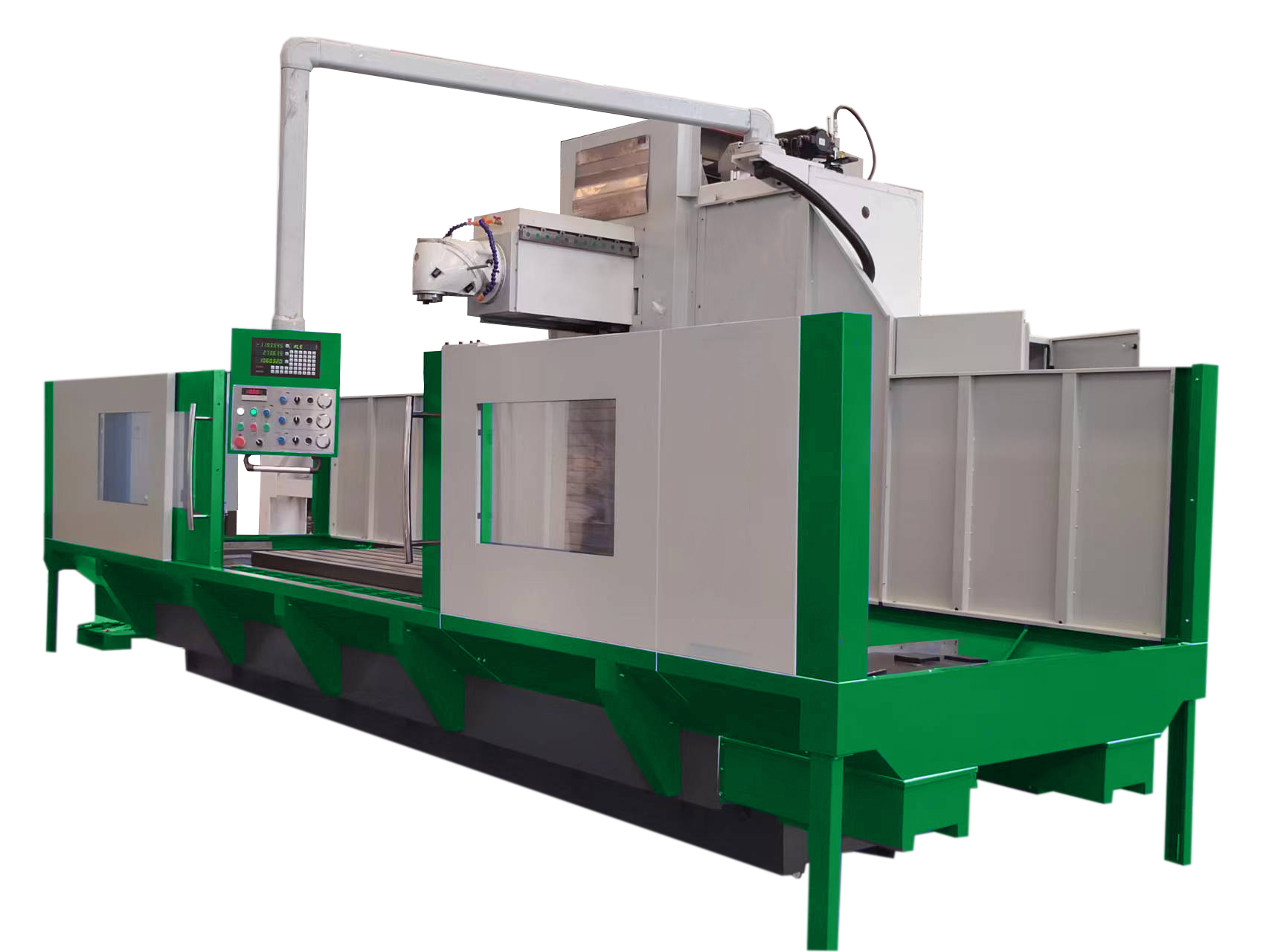

Универсальный фрезерный станок с УЦИ УФС-3000Ф1
Характеристики
Мощность шпинделя:
22 кВт
Конус шпинделя:
ISO50
Рабочий стол:
3000х1000 мм
Ход по осям X,Y,Z:
3100/1000/1400 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380
Мощность шпинделя, кВт
22 / 26
Макс. крутящий момент шпинделя, Nm
475
Мощность сервомотора подачи по оси-X, кВт
3
Мощность сервомотора подачи по оси-Y, кВт
3
Мощность сервомотора подачи по оси-Z, кВт
3
Крутящий момент сервомотора подачи по оси-X, Nm
36
Крутящий момент сервомотора подачи по оси-Y, Nm
36
Крутящий момент сервомотора подачи по оси-Y, Nm
36
Крутящий момент сервомотора подачи по оси-Y, Nm
120
Крутящий момент сервомотора подачи по оси-Y, Nm
200
Макс. диаметр сверления, мм
50
Макс диаметр рассверливания, мм
100
Габариты рабочего стола, мм
3000х1000
Макс. нагрузка на рабочий стол, кг
6000
Продольный ход стола (ось-X), мм
3100
Поперечный ход стола (ось-Y), мм
1000
Вертикальное перемещение шпинделя (ось-Z), мм
1400
Расстояние между торцом вертикального шпинделя и поверхностью стола, мм
100 - 1500
Количество Т-пазов, шт
7
Ширина Т-пазов, мм
22
Расстояние между Т-пазами, мм
140
Скорость продольной подачи, мм/мин
1 - 8000
Скорость поперечной подачи, мм/мин
1 - 8000
Скорость вертикальной подачи, мм/мин
1 - 8000
Быстрая продольная подача, мм/мин
12 000
Быстрая поперечная подача, мм/мин
12 000
Быстрая вертикальная подача, мм/мин
12 000
Конусность шпинделя
7:24 ISO50
Диапазон скоростей шпинделя, об/мин
0 - 2000
Количество скоростей шпинделя, ступеней
бесступенчатое
Класс точности
Н
Габариты станка (ДхШхВ), мм
6500x2500x2500
Масса станка, кг
18 000
Мощность - 26 кВт, рабочий стол 3000х1000 мм, перемещение по осям - 3100/1000/1400 мм, обороты шпинделя: 0-2000 об/мин, конус шпинделя - ISO50, УЦИ, ШВП по осям X,Y, авто. подача X,Y,Z, ускоренная подача X,Y,Z, линейные направляющие.
Преимущества станка «Тайфун» УФС-3000Ф1:
- Тяжелый универсально фрезерный станок «Тайфун» УФС-3000Ф1 предназначен для работы на промышленных предприятиях. Большая мощность станка позволяет выполнить работы любой сложности.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- При отливке станины используется высококачественный чугун.
- Все направляющие на станке «Тайфун» УФС-3000Ф1 прошли термическую обработку и шлифовку.
- Тяжелый, надежный, координатный стол с габаритными размерами: 3000x1000 мм.
- Угол поворота фрезерной головки 360 градусов и 45 градусов. Поворот осуществляется в обе стороны.
- Все управление рабочим процессом происходит на контрольной панели.
- Станок оснащен ШВП. Использование ШВП позволяет повысить точность обработки.
- Мощные сервомоторы подачи по всем осям.
- Станок оснащен режимом быстрой подачи по всем осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Электромаховики управления подачами (Управление с контрольной панели).
- Возможность работы в горизонтальном / вертикальном режиме.
- Комплектуется LED светильником.
- Для безопасной работы станок оснащен защитным экраном.
- Универсально-фрезерный станок «Тайфун» УФС-3000Ф1 произведен в соответствии с нормами СЕ и ЕАС.
- В базовой комплектации оснащен поворотными на 360 градусов станочными тисками.
- Комплектуется универсальной делительной головкой.
- Поворотный стол диаметром 400 мм входит в стандартную комплектацию.
- Фрезерный станок УФС-3000Ф1 возможно оснастить системой ЧПУ Siemens 808D advance.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке России!
Комплект поставки:
- Фрезерный патрон ISO50 с набором цанг.
- Фрезерная оправка ISO50 / 40 мм.
- Поддон для сбора стружки.
- Система УЦИ по 3 осям.
- ШВП по всем осям.
- Система подачи СОЖ.
- LED лампа освещения.
- Линейные направляющие.
- Станочные поворотные тиски.
- Поворотный стол Ф 400 мм.
- Универсальная делительная головка.
- Фундаментные болты М16*450.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
