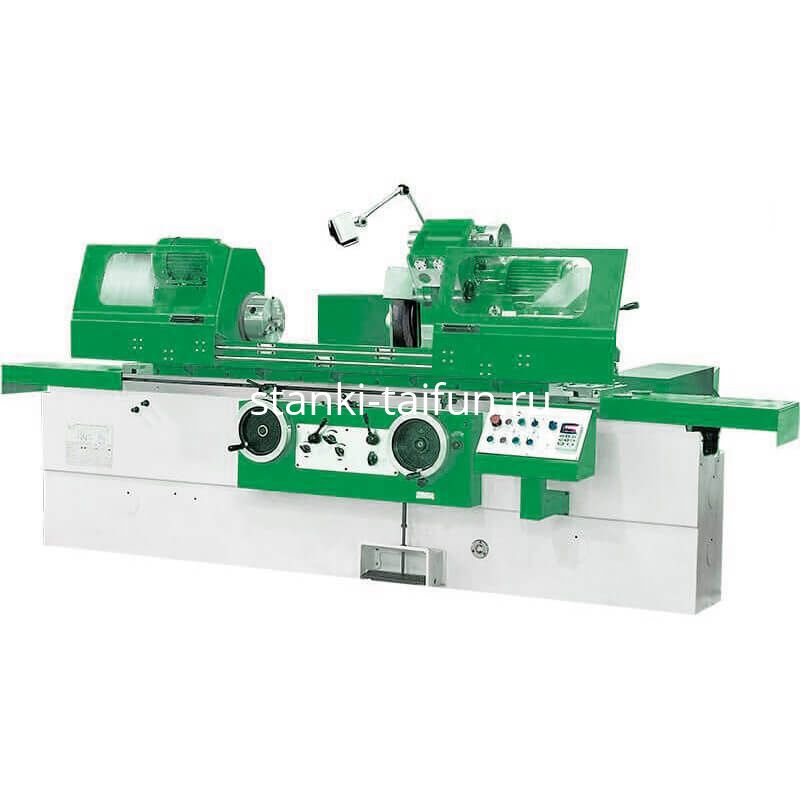

Круглошлифовальный станок с УЦИ КС-118Ф1 исп. №1
Круглошлифовальный станок с УЦИ КС-118Ф1 исп. №1
Наружное и внутреннее шлифование деталей диаметром 8–200 мм при РМЦ 500 мм
Круглошлифовальный станок с УЦИ КС-118Ф1 исп. №1 предназначен для шлифования наружных и внутренних цилиндрических поверхностей.
Диапазон наружного шлифования составляет 8–200 мм, внутреннего — 25–100 мм. Расстояние между центрами — 500 мм. Максимальная длина наружного шлифования — 500 мм.
Станок оснащён устройством цифровой индикации, высокоточными подшипниками шлифовального шпинделя и системой подачи СОЖ с магнитным сепаратором. Стабильная станина из высококачественного чугуна обеспечивает жёсткость конструкции.
Отрасли применения и принцип работы
Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на вращении шлифовального круга (400×50×203 мм, 1670 об/мин) и перемещении стола. Передняя бабка поворачивается на +90°, шлифовальный шпиндель — в диапазоне −30°…+30°. Стол поворачивается до 3° по часовой стрелке и до 9° против часовой. Продольная подача стола регулируется в пределах 0,1–4 м/мин. Устройство внутреннего шлифования быстро переориентируется. Точность округлости — 2 мкм, цилиндричности — 5 мкм, шероховатость — Ra 0,2 мкм. Класс точности — Н.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр наружного шлифования | 8–200 мм |
| Диаметр внутреннего шлифования | 25–100 мм |
| Расстояние между центрами (РМЦ) | 500 мм |
| Мощность двигателя шлифовальной головки | 4 кВт |
| Макс. вес заготовки | 100 кг |
| Размер шлифовального круга | 400×50×203 мм |
Сравнение с аналогами и преимущества
По сравнению с круглошлифовальными станками сходного класса (РМЦ 500 мм, наружное шлифование 8–200 мм) модель КС-118Ф1 исп. №1 выделяется:
- возможностью быстрого перехода на внутреннее шлифование;
- устройством цифровой индикации;
- системой СОЖ с магнитным сепаратором;
- высокоточными подшипниками шлифовального шпинделя;
- показателями точности (округлость 2 мкм, Ra 0,2 мкм).
Это обеспечивает стабильное качество поверхности и универсальность при обработке цилиндрических деталей.
Примеры работ
На станке выполняют:
- наружное шлифование валов, осей и втулок диаметром до 200 мм;
- внутреннее шлифование отверстий диаметром 25–100 мм;
- обработку цилиндрических и пологих конических поверхностей;
- работы по ремонту и изготовлению деталей для нефтегазового, энергетического и судостроительного оборудования.
Выгода для предприятия
Возможность наружного и внутреннего шлифования, наличие УЦИ, система СОЖ с магнитным сепаратором и высокая жёсткость станины сокращают время переналадки и повышают качество обработки.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: устройство цифровой индикации, устройство внутреннего шлифования, 3-кулачковый патрон, фланец шлифовального круга, шлифовальный диск, система подачи СОЖ с магнитным сепаратором, балансировочная стойка, устройство для правки радиуса круга, конусное устройство правки круга, твердосплавный центр, освещение рабочей зоны, открытый и закрытый люнеты, комплект обслуживающего инструмента, руководство на русском языке, декларация соответствия ТР ТС.
Возможные опции: система подачи СОЖ с бумажным фильтром.
Круглошлифовальный станок с УЦИ КС-118Ф1 исп. №1 — практичное решение для тех, кому важны универсальность наружного и внутреннего шлифования, высокая точность и оперативный сервис на территории России.
- Устройство цифровой индикации.
- Устройство внутреннего шлифования.
- 3-кулачковый патрон.
- Фланец шлифовального круга.
- Шлифовальный диск.
- Система подачи СОЖ с магнитным сепаратором.
- Балансировочная стойка.
- Устройство для правки радиуса круга.
- Конусное устройство правки круга.
- Твердосплавный центр.
- Освещение рабочей зоны.
- Открытый люнет.
- Закрытый люнет.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система подачи СОЖ с бумажным фильтром.
