Круглошлифовальный станок с УЦИ КС-370Ф1 исп. №2

Круглошлифовальный станок КС-370Ф1 исп. №2 с УЦИ: точная обработка валов до 3 тонн

Надёжное решение для финишной обработки крупногабаритных деталей

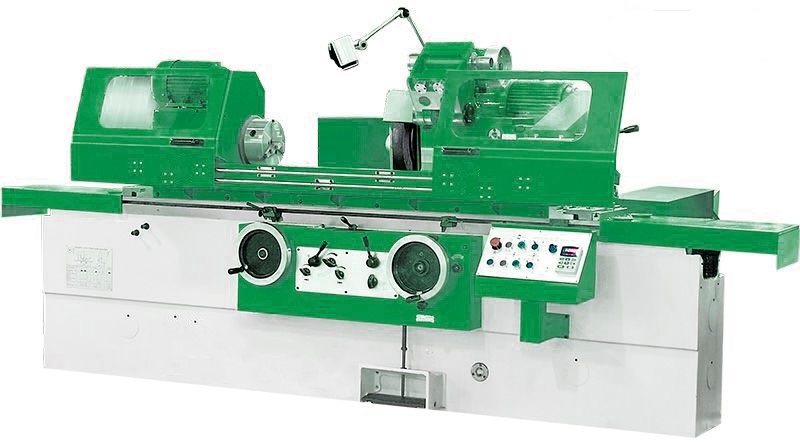

Круглошлифовальный станок с УЦИ КС-370Ф1 исп. №2 предназначен для высокоточного наружного и внутреннего шлифования цилиндрических и конических поверхностей. Оборудование позволяет обрабатывать заготовки массой до 3000 кг при расстоянии между центрами 3000 мм. Станок обеспечивает стабильное качество поверхности и геометрическую точность, необходимые на современных машиностроительных и ремонтных предприятиях.

Отрасли применения и принцип работы

Станок востребован в тяжёлом и общем машиностроении, судостроении, энергетике, производстве крупногабаритных валов и осей, трубопроводном и нефтегазовом оборудовании, а также на ремонтных производствах. Он используется для финишной обработки деталей типа валов, осей, втулок, гильз и подобных тел вращения.

Принцип работы основан на вращении заготовки в центрах или патроне и перемещении шлифовального круга. Передняя бабка обеспечивает регулируемую скорость вращения (14–140 об/мин), шлифовальный шпиндель работает на 1670 об/мин. Быстрый переход на внутреннее шлифование выполняется за счёт поворота шлифовальной бабки. Устройство цифровой индикации контролирует перемещения, система СОЖ с магнитным сепаратором поддерживает чистоту зоны обработки.

Основные технические характеристики

• Высота центров — 370 мм
• Диаметр наружного шлифования — 30–630 мм, внутреннего — 30–250 мм
• Расстояние между центрами (РМЦ) — 3000 мм, максимальная длина наружного шлифования — 3000 мм
• Максимальная масса заготовки — 3000 кг
• Мощность двигателя шлифовальной головки — 7,5 кВт, рабочего шпинделя — 15 кВт
• Точность: округлость 3 мкм, цилиндричность 8 мкм, шероховатость Ra 0,32 мкм (класс точности Н)

Сравнение с аналогами и преимущества

Аналогичные по габаритам модели (высота центров около 370 мм, РМЦ 3000 мм, диаметр обработки до 630 мм, масса заготовки до 3 т) часто предлагают только наружное шлифование или требуют дополнительных комплектов для внутренней обработки. КС-370Ф1 исп. №2 уже в базовой комплектации совмещает наружное и внутреннее шлифование, оснащён УЦИ и системой СОЖ с магнитным сепаратором. Станина из высококачественного чугуна и высокоточные подшипники шпинделя обеспечивают жёсткость при обработке тяжёлых деталей. Быстрое переориентирование на внутреннее шлифование сокращает время переналадки. Исполнение соответствует стандарту CE.

Примеры обрабатываемых деталей

На станке выполняют шлифование наружных и внутренних поверхностей валов и осей длиной до 3000 мм, гильз, втулок, штоков, фланцев и других тел вращения диаметром до 630 мм. Возможна обработка конических поверхностей за счёт поворота передней бабки (+90°) и стола. Оборудование подходит для деталей, применяемых в приводах, насосах, компрессорах и энергетических установках.

Выгода для предприятия

Приобретение КС-370Ф1 исп. №2 даёт стабильную точность при работе с тяжёлыми заготовками, сокращает количество брака и время на переналадку. Склад запчастей и сервисная служба расположены в РФ, что обеспечивает быстрое обслуживание и минимальные простои. Гарантия завода составляет 18 месяцев, при проведении пусконаладочных работ — 24 месяца. Доставка по РФ и СНГ, пусконаладка и инструктаж персонала включены в комплекс услуг.

Возможна покупка в рассрочку от компании-поставщика без переплаты, а также лизинг на выгодных условиях от ведущих лизинговых компаний РФ.

Комплектация и опции

В базовую комплектацию входят: устройство цифровой индикации, устройство внутреннего шлифования, 3-кулачковый патрон, фланец и шлифовальный диск, система подачи СОЖ с магнитным сепаратором, балансировочная стойка, твердосплавный центр, освещение рабочей зоны, закрытый люнет, комплект обслуживающего инструмента, руководство на русском языке и декларация соответствия ТР ТС.

Опционально доступна система подачи СОЖ с бумажным фильтром.

КС-370Ф1 исп. №2 — практичный выбор для предприятий, которым требуется надёжная обработка крупногабаритных деталей с гарантированной поддержкой в России. Запросите коммерческое предложение и убедитесь в соответствии характеристик задачам вашего производства.
