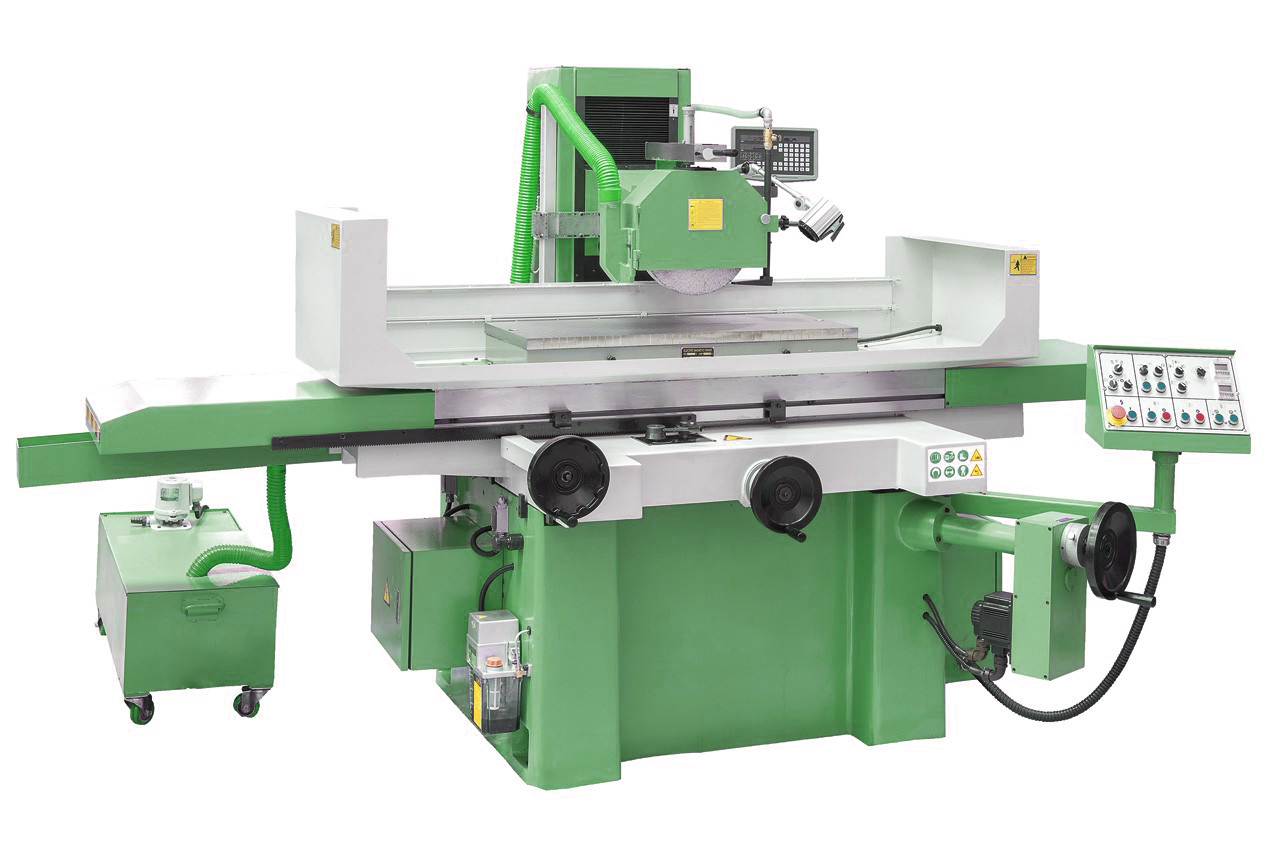

Плоскошлифовальный станок с УЦИ ПС-3063Ф1
Характеристики
Мощность шпинделя:
5,5 кВА
Ход по оси-X:
765 мм
Рабочий стол:
305х635 мм
Диаметр круга:
350 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380 (50Hz)
Общая мощность потребления, кВа
9
Мощность мотора шпинделя, кВт
5,5
Мощность гидравлического мотора, кВт
2,2
Мощность двигателя поперечной подачи, кВт
0,4
Мощность двигателя вертикальной подачи, кВт
0,25 – исп. №2 / 0,5 – исп. №3
Мощность насоса СОЖ, кВт
0,125
Рабочий стол, мм
305х635
Перемещение по оси-X, мм
765
Перемещение по оси-Y, мм
340
Скорость продольной подачи стола, м/мин
7 - 23
Поперечная подача стола (авто), мм/ход
0.1 - 8
Поперечная подача стола (ускоренная), мм/мин
990
Поперечная подача стола (ручная), мм/деление
0.02
Вертикальное перемещение шлифовального узла (авто подача), мм
0.005 / 0.01 / 0.02 / 0.03 / 0.04 / 0.05 – исп. №3
Вертикальное перемещение шлифовального узла (ускоренная), мм/мин
460 - исп. №2 / 240 - исп. №3
Вертикальное перемещение шлифовального узла (ручное), мм/деление
0,005
Макс. расстояние от центра шпинделя до поверхности стола, мм
580
Размеры электромагнитной плиты, мм
300х600
Макс. грузоподъемность стола, кг
300
Скорость шлифовального круга, об/мин
1450
Габариты шлифовального круга, мм
350х40х127
Класс точности
Н
Габариты станка (ДхШхВ), мм
2800х2200х1890
Масса станка, кг
2800
Транспортировочные габариты станка (ДхШхВ), мм
2350х2220х2200
Транспортировочная масса станка, кг
3400
Мощность - 9 кВА, рабочий стол 305х635 мм, обороты круга - 1450 об/мин, перемещение по оси-X - 765 мм, перемещение по оси-Y - 340 мм, шпиндель / стол - 580 мм, электро-магнитная плита, авто-подача стола.
Преимущества станка «Тайфун» ПС-3063Ф1:
- Высокопроизводительный плоскошлифовальный станок с УЦИ ПС-3063Ф1 со стабильными показателями по производительности и жесткости.
- Шпиндель с усиленными подшипниками японской фирмы NSK.
- Два режима шлифования: сухое шлифование и шлифования с применением охлаждающей жидкости.
- Стандарт безопасности CE, ЕАС.
- Рабочий стол с габаритами 305х635 мм позволяет установить электро-магнитную плиту 300х600 мм.
- Продольное перемещение стола осуществляется гидроцилиндром.
- Асинхронный мотор поперечной подачи.
- Стандартная панель управления для удобства эксплуатации, с автоматической функцией для модели исп. №3.
- Сервомотор автоматической вертикальной подачи для модели исп. №3, мин. подача 0,005 мм.
- Система подачи охлаждающей жидкости с магнитным сепаратором..
- Автоматическая смазка для направляющих.
- Заводская гарантия на станок «Тайфун» ПС-3063Ф1 составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Комплект поставки:
- Устройство цифровой индикации на 2 координаты.
- Электромагнитная плита 300x600 мм.
- Ускоренная вертикальная подача – (только в исп. №2 / исп. №3).
- Контроллер автоматического шлифования PLC (только в исп. №3)
- Автоматическое устройство размагничивания.
- Автоматическая поперечная подача.
- Стандартный шлифовальный круг.
- Фланец шлифовального круга.
- Балансировочный вал.
- Балансировочный стенд.
- Лампа освещения рабочей зоны.
- Центральная система смазки.
- Система подачи СОЖ с магнитным сепаратором.
- Выравнивающий винт и пластины.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Электромагнитная плита 300x600 мм (дополнительно).
- Прецизионные тиски (ширина губок – 50, 80, 100, 150 мм).
- Синусные тиски (ширина губок – 73 мм, раскрытие – 100 мм, макс угол – 0-45)
- Система СОЖ и бумажным фильтром.
- Система СОЖ и магнитным сепаратором.
- Шлифовальный круг 350х40х127 мм (дополнительно).
