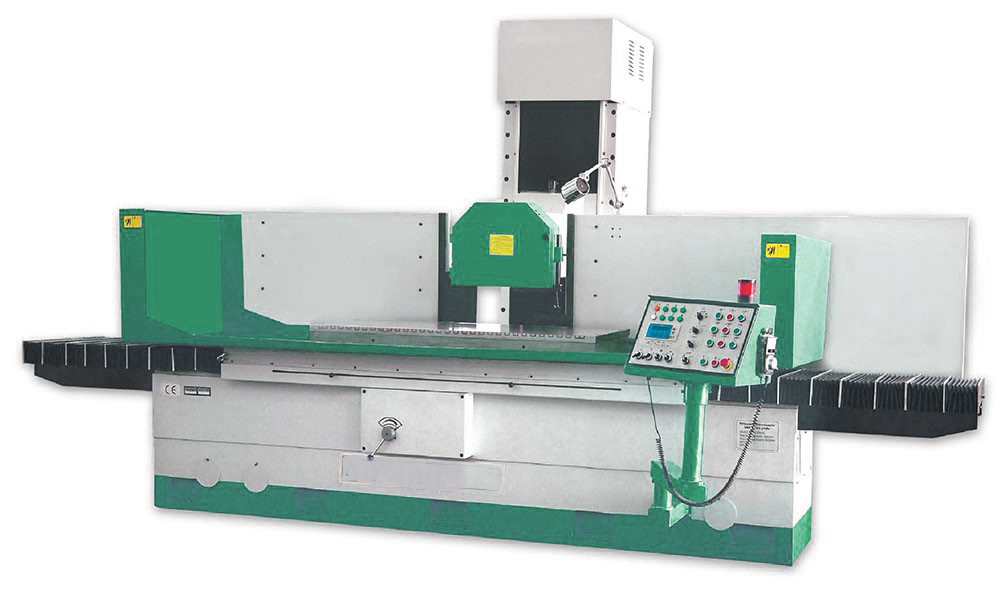

Плоскошлифовальный станок с УЦИ колонного типа ПС-60120Ф1

Плоскошлифовальный станок с УЦИ колонного типа ПС-60120Ф1 Жёсткая колонная конструкция для обработки поверхностей до 600×1200 мм

Плоскошлифовальный станок с УЦИ колонного типа ПС-60120Ф1 предназначен для высокопроизводительной обработки плоских поверхностей с высокой точностью и стабильной жёсткостью.

Рабочий стол размером 600×1200 мм позволяет установить электромагнитную плиту 600×1200 мм. Максимальная нагрузка на стол — 1300 кг. Шпиндель оснащён усиленными подшипниками японской фирмы NSK.

Станок подходит для предприятий, которым требуется надёжное колонное оборудование с гидравлической продольной подачей, автоматическими поперечной и вертикальной подачами, системой СОЖ с магнитным сепаратором и УЦИ на две координаты.

Отрасли применения и принцип работы

Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

Принцип работы основан на продольном перемещении стола гидроцилиндром, автоматической поперечной подаче и автоматической вертикальной подаче шлифовального узла. Шлифовальный круг диаметром 355 мм обеспечивает стабильную обработку. Возможны режимы сухого шлифования и шлифования с применением охлаждающей жидкости. Устройство цифровой индикации на две координаты и PLC-контроллер с серводвигателем повышают точность и удобство управления циклом.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с плоскошлифовательными станками сходного класса (стол 600×1200 мм, мощность шпинделя 7,5 кВт) модель ПС-60120Ф1 выделяется:

• шпинделем с подшипниками NSK;
• повышенной грузоподъёмностью стола до 1300 кг;
• системой СОЖ с магнитным сепаратором;
• гидравлической продольной и автоматическими поперечной и вертикальной подачами;
• наличием PLC-контроллера и УЦИ в базовой комплектации.

Это обеспечивает стабильную жёсткость колонной конструкции и высокую производительность при обработке крупных деталей.

Примеры работ

На станке выполняют:

• шлифование плоских поверхностей крупных заготовок;
• обработку оснований, плит, направляющих и корпусных деталей;
• финишную обработку фланцев и элементов для нефтегазового, энергетического и судостроительного оборудования;
• обеспечение высокой гладкости поверхностей.

Выгода для предприятия

Колонная конструкция, японские подшипники NSK, полная автоматизация подач и базовая комплектация с УЦИ и PLC сокращают время наладки и повышают производительность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: магнитная плита 600×1000 мм, УЦИ по 2 осям, зажимная пластина для электрического магнита, стандартный шлифовальный круг, фланец, колёсный фланцевый экстрактор, балансировочный стенд, освещение рабочей зоны, автоматическая система смазки направляющих, выравнивающие болты, ящик для инструментов, PLC автоматический шлифовальный контроллер и серводвигатель, комплект инструмента, руководство на русском языке, декларация соответствия ТР ТС.

Возможные опции: дополнительная электромагнитная плита 600×1000 мм, система СОЖ с бумажным фильтром, система СОЖ с магнитным сепаратором и бумажным фильтром, система СОЖ с устройством удаления пыли, дополнительный шлифовальный круг 355×(20–50)×127 мм.

Смотрите также: плоскошлифовальный станок с УЦИ ПС-40160Ф1, плоскошлифовальный станок с УЦИ ПС-40220Ф1.

Плоскошлифовальный станок с УЦИ колонного типа ПС-60120Ф1 — практичное решение для тех, кому важны жёсткость колонной конструкции, высокая грузоподъёмность и оперативный сервис на территории России.
