Плоскошлифовальный станок с УЦИ ПС-2046Ф1 исп. №2

Плоскошлифовальный станок с УЦИ ПС-2046Ф1 исп. №2
Гидравлическая продольная подача и ускоренное вертикальное перемещение на столе 200×460 мм

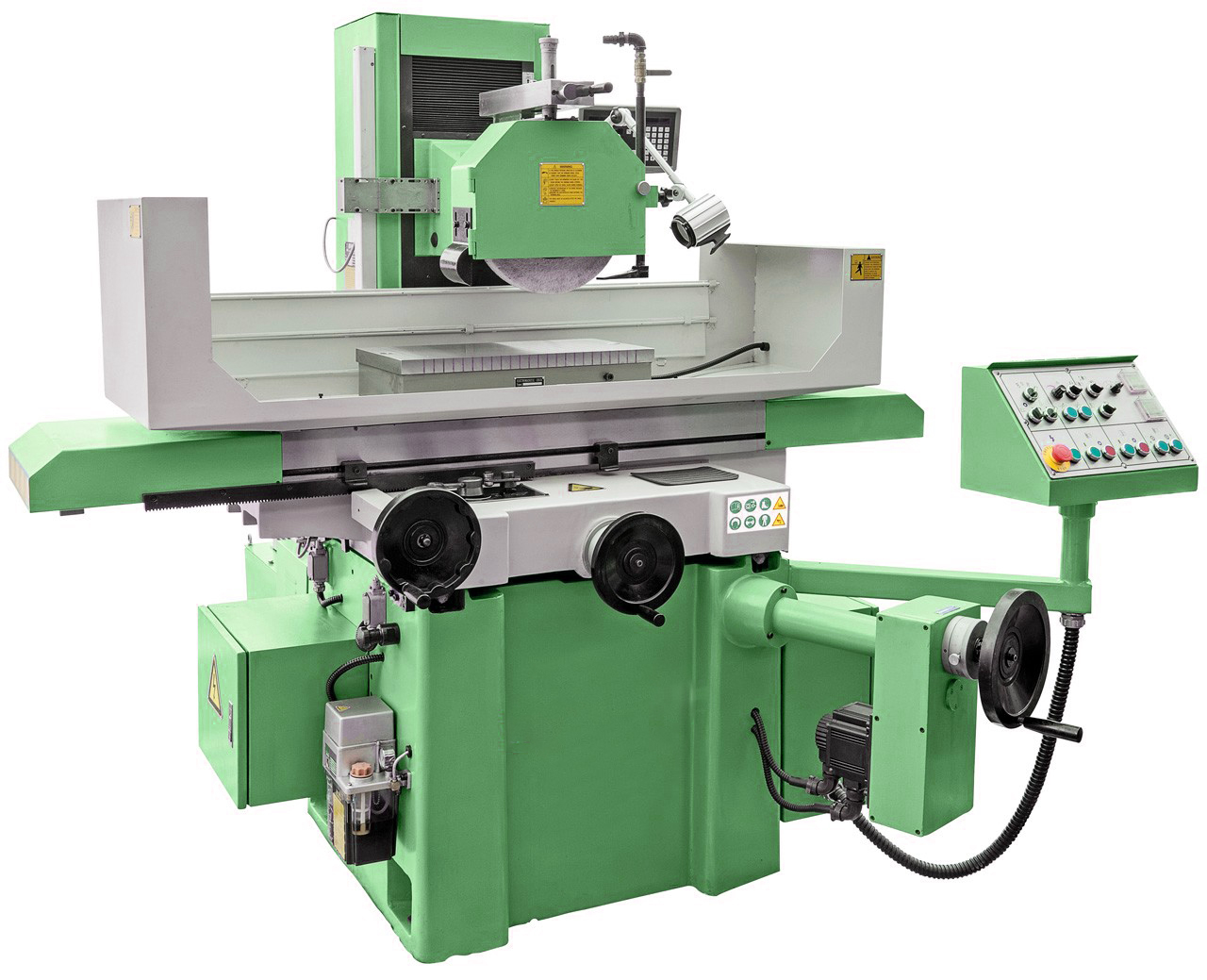

Плоскошлифовальный станок с УЦИ ПС-2046Ф1 исп. №2 предназначен для высокоточного шлифования плоских поверхностей деталей.

Рабочий стол размером 200×460 мм позволяет устанавливать электромагнитную плиту того же размера. Перемещение по оси X составляет 510 мм, по оси Y — 238 мм. Станок оснащён устройством цифровой индикации по двум координатам, гидравлической системой продольной подачи и ускоренной вертикальной подачей.

Шпиндель с усиленными подшипниками японской фирмы NSK и система СОЖ с магнитным сепаратором обеспечивают стабильное качество обработки. Исполнение №2 сочетает автоматическую поперечную подачу с быстрым перемещением по вертикали.

Отрасли применения и принцип работы

Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

Принцип работы основан на вращении шлифовального круга (200×20×31,75 мм, 2850 об/мин) и перемещении стола. Продольная подача осуществляется гидроцилиндром со скоростью 7–23 м/мин. Поперечная подача — автоматическая (0,1–8 мм/ход) или ускоренная (990 мм/мин). Вертикальное перемещение — ускоренное (460 мм/мин) и ручное (0,005 мм/деление). Максимальная нагрузка на стол — 120 кг. Класс точности — Н. Возможны режимы сухого шлифования и шлифования с охлаждением. Автоматическая смазка направляющих повышает надёжность работы.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с плоскошлифовальными станками сходного класса (стол 200×460 мм, мощность шпинделя около 1,5 кВт) модель ПС-2046Ф1 исп. №2 выделяется:

• ускоренной вертикальной подачей;
• подшипниками японской фирмы NSK;
• системой СОЖ с магнитным сепаратором;
• устройством цифровой индикации;
• гидравлической продольной и автоматической поперечной подачей.

Это обеспечивает удобство настройки, стабильную точность и производительность при обработке плоских поверхностей.

Примеры работ

На станке выполняют:

• шлифование плоских поверхностей корпусных деталей, плит и фланцев;
• обработку направляющих и базовых поверхностей;
• точное выравнивание поверхностей после фрезерования;
• работы по ремонту и изготовлению деталей для нефтегазового, энергетического и судостроительного оборудования массой до 120 кг.

Выгода для предприятия

Гидравлическая продольная подача, автоматическая поперечная подача, ускоренное вертикальное перемещение, наличие УЦИ и подшипники NSK сокращают время наладки и повышают качество поверхности.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: устройство цифровой индикации на 2 координаты, электромагнитная плита 200×460 мм, ускоренная вертикальная подача, автоматическое устройство размагничивания, автоматическая поперечная подача, стандартный шлифовальный круг, фланец шлифовального круга, балансировочный вал и стенд, лампа освещения рабочей зоны, центральная система смазки, система подачи СОЖ с магнитным сепаратором, выравнивающие винты и пластины, комплект инструмента, руководство на русском языке, декларация соответствия ТР ТС.

Возможные опции: прецизионные тиски, синусные тиски, система СОЖ с бумажным фильтром, система СОЖ с устройством удаления пыли, дополнительные шлифовальные круги и фланцы.

Смотрите также: плоскошлифовальный станок с УЦИ ПС-2046Ф1 исп. №1, плоскошлифовальный станок с УЦИ ПС-2046Ф1 исп. №3.

Плоскошлифовальный станок с УЦИ ПС-2046Ф1 исп. №2 — практичное решение для тех, кому важны удобство настройки, высокая точность и оперативный сервис на территории России.
