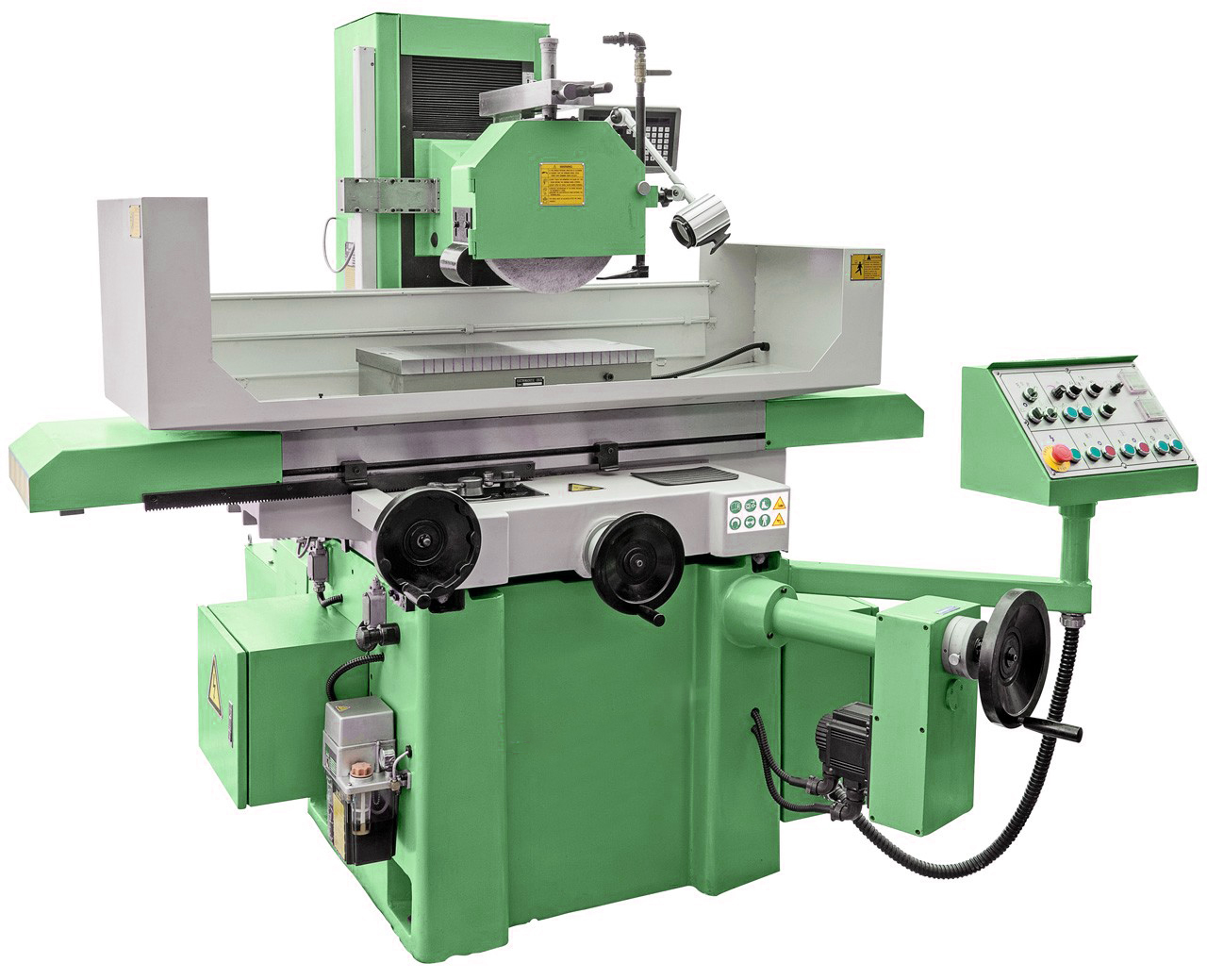

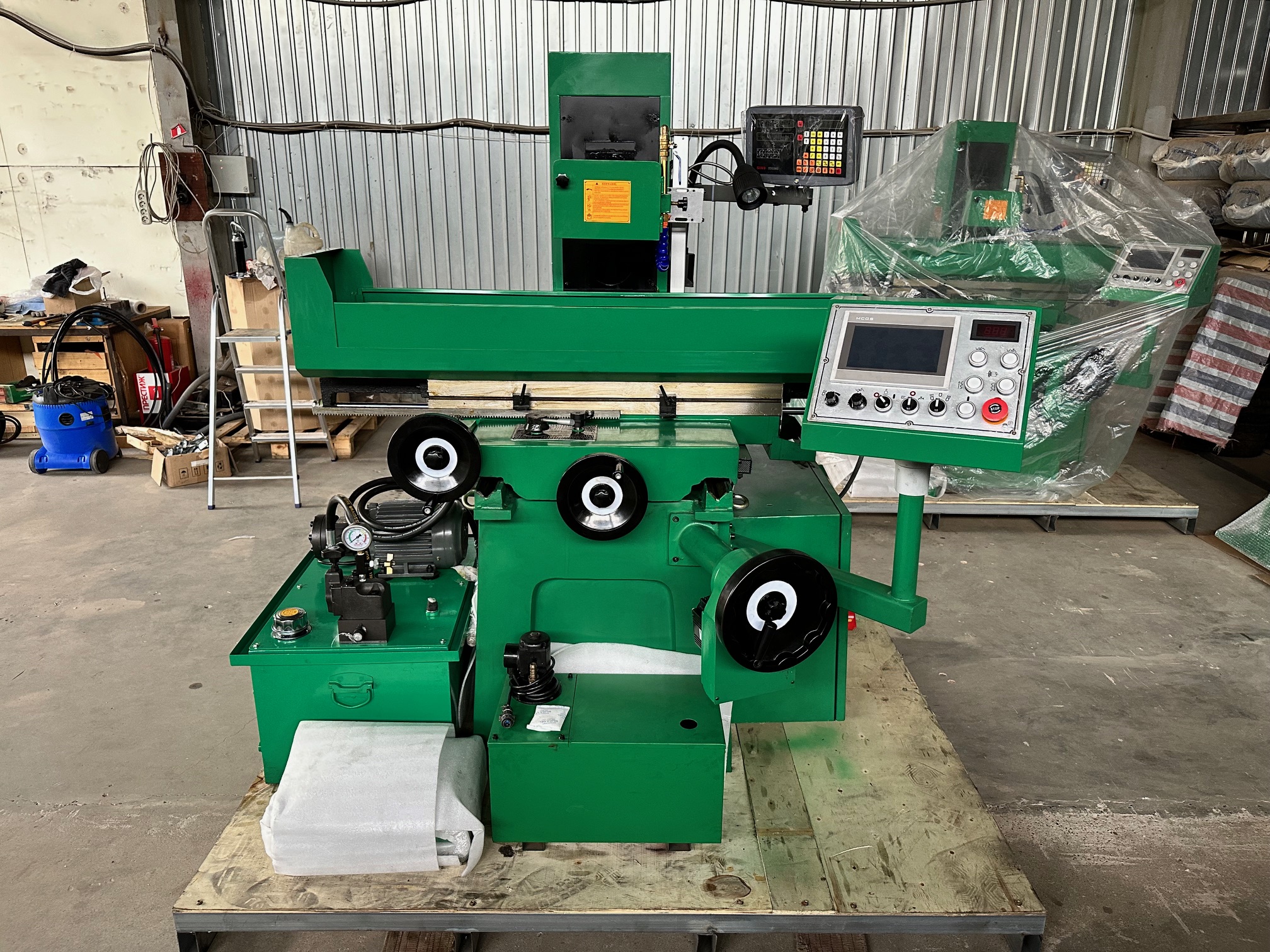

Плоскошлифовальный станок с УЦИ ПС-2550Ф1 исп. №3
Характеристики
Мощность шпинделя:
3,7 кВА
Ход по оси-X:
560 мм
Рабочий стол:
250х500 мм
Диаметр круга:
200 мм
Преимущества
🢒 Система СОЖ с магнитным сепаратором
🢒 Авто. подача в поперечном направлении

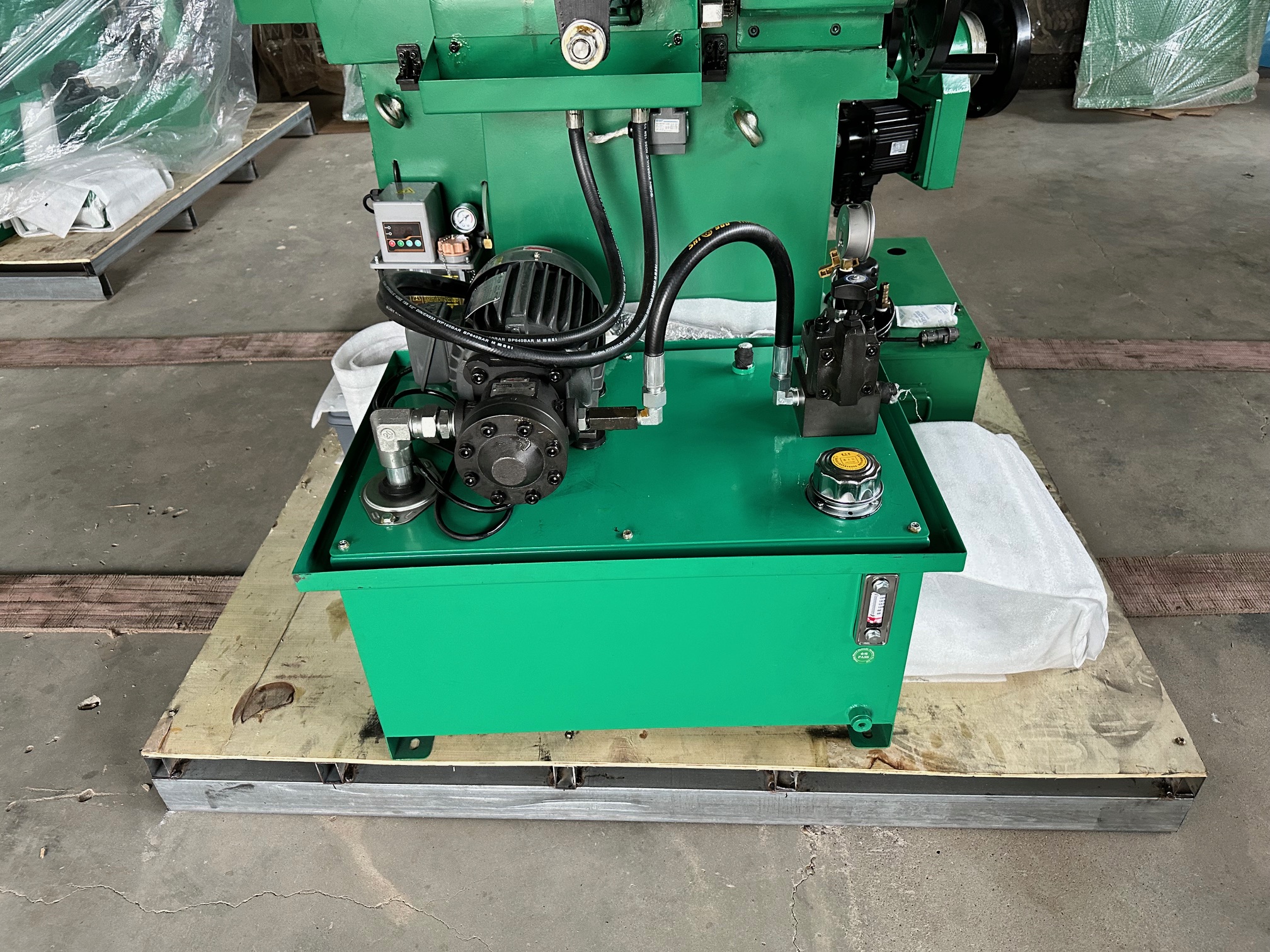

🢒 Гидравлическая подача в продольном направлении
🢒 Авто подача в вертикальном направлении
В наличии
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ПС-2550Ф1 исп. №3:
ПС-2550Ф1 исп. №3 — плоскошлифовальный станок с УЦИ и автоматической вертикальной подачей
Высокопроизводительный плоскошлифовальный станок со стабильной жёсткостью и производительностью. Модель предназначена для точного шлифования плоских поверхностей и оснащена устройством цифровой индикации, а также контроллером автоматического шлифования.
Выгода для клиента
- Стабильная точность за счёт усиленного шпинделя с подшипниками NSK и жёсткой конструкции.
- Полная автоматизация подач: гидравлическая продольная, автоматическая поперечная и автоматическая вертикальная подача.
- Контроллер PLC позволяет задавать вертикальную подачу с шагом от 0,005 мм, что повышает повторяемость и снижает влияние человеческого фактора.
- Два режима работы — сухое шлифование и шлифование с СОЖ.
- Готовая комплектация (электромагнитная плита, авторазмагничивание, центральная смазка, система СОЖ с магнитным сепаратором) сокращает дополнительные затраты.
- Финансирование: рассрочка без переплаты и лизинг на выгодных условиях.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | 250 × 500 мм |
| Перемещение по оси X | 560 мм |
| Перемещение по оси Y | 275 мм |
| Макс. расстояние шпиндель–стол | 450 мм |
| Макс. нагрузка на стол | 180 кг |
| Мощность мотора шпинделя | 2,2 кВт |
| Скорость круга | 2850 об/мин |
| Размер круга | 200 × 20 × 31,75 мм |
| Скорость продольной подачи | 7–23 м/мин |
| Автоматическая вертикальная подача | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 мм |
| Ускоренная вертикальная подача | 460 мм/мин |
| Класс точности | Н |
| Габариты / масса | 2250 × 1650 × 1675 мм / 1800 кг |
Отрасли применения
- Машиностроение и приборостроение
- Инструментальное производство
- Изготовление и ремонт оснастки
- Металлообработка плоских поверхностей
- Участки, где требуется точное и повторяемое плоскостное шлифование
Примеры деталей
- Плиты и основания
- Детали с высокими требованиями к плоскостности
- Элементы оснастки и пресс-форм
- Заготовки под электромагнитную плиту 250 × 500 мм
- Детали из стали и других конструкционных материалов
Преимущества перед типичными аналогами
В отличие от многих станков схожего класса и даже от исполнений №1 и №2 той же серии, исп. №3 уже в базе оснащён:
- контроллером автоматического шлифования PLC;
- автоматической вертикальной подачей с шагом от 0,005 мм;
- шпинделем с усиленными подшипниками NSK;
- системой СОЖ с магнитным сепаратором;
- автоматической поперечной и гидравлической продольной подачами;
- УЦИ на 2 координаты;
- электромагнитной плитой 250 × 500 мм и устройством автоматического размагничивания.
Исполнение соответствует стандартам CE и EAC. Автоматическая смазка направляющих и полный комплект поставки уменьшают дополнительные затраты и ускоряют ввод станка в работу.
Гарантия: 18 месяцев, при проведении пусконаладочных работ — 24 месяца.
ПС-2550Ф1 исп. №3 — оптимальный выбор, когда нужна максимальная автоматизация плоскостного шлифования и стабильный результат без лишних ручных операций.
Оставьте заявку — подготовим коммерческое предложение, подберём удобный вариант оплаты (рассрочка без переплаты или лизинг) и ответим на все вопросы. Свяжитесь с нами сегодня!
Примечание:
- исп. №1: автоматическая подача в поперечном направлении, гидравлическая передача в продольном направлении, ручная подача в вертикальном направлении.
- исп. №2: автоматическая подача в поперечном направлении, гидравлическая передача в продольном направлении, быстрое перемещение в вертикальном направлении.
- исп. №3: автоматическая подача в поперечном направлении, гидравлическая передача в продольном направлении, автоматическая подача в вертикальном направлении.
Напряжение сети, В
380 (50Hz)
Общая мощность потребления, кВа
3,7
Мощность мотора шпинделя, кВт
2,2
Мощность гидравлического мотора, кВт
0,75
Мощность двигателя поперечной подачи, кВт
0,04
Мощность двигателя вертикальной подачи, кВт
0,25
Мощность насоса СОЖ, кВт
0,125
Рабочий стол, мм
250х500
Перемещение по оси-X, мм
560
Перемещение по оси-Y, мм
275
Скорость продольной подачи стола, м/мин
7 - 23
Поперечная подача стола (авто), мм/ход
0.1 - 8
Поперечная подача стола (ускоренная), мм/мин
990

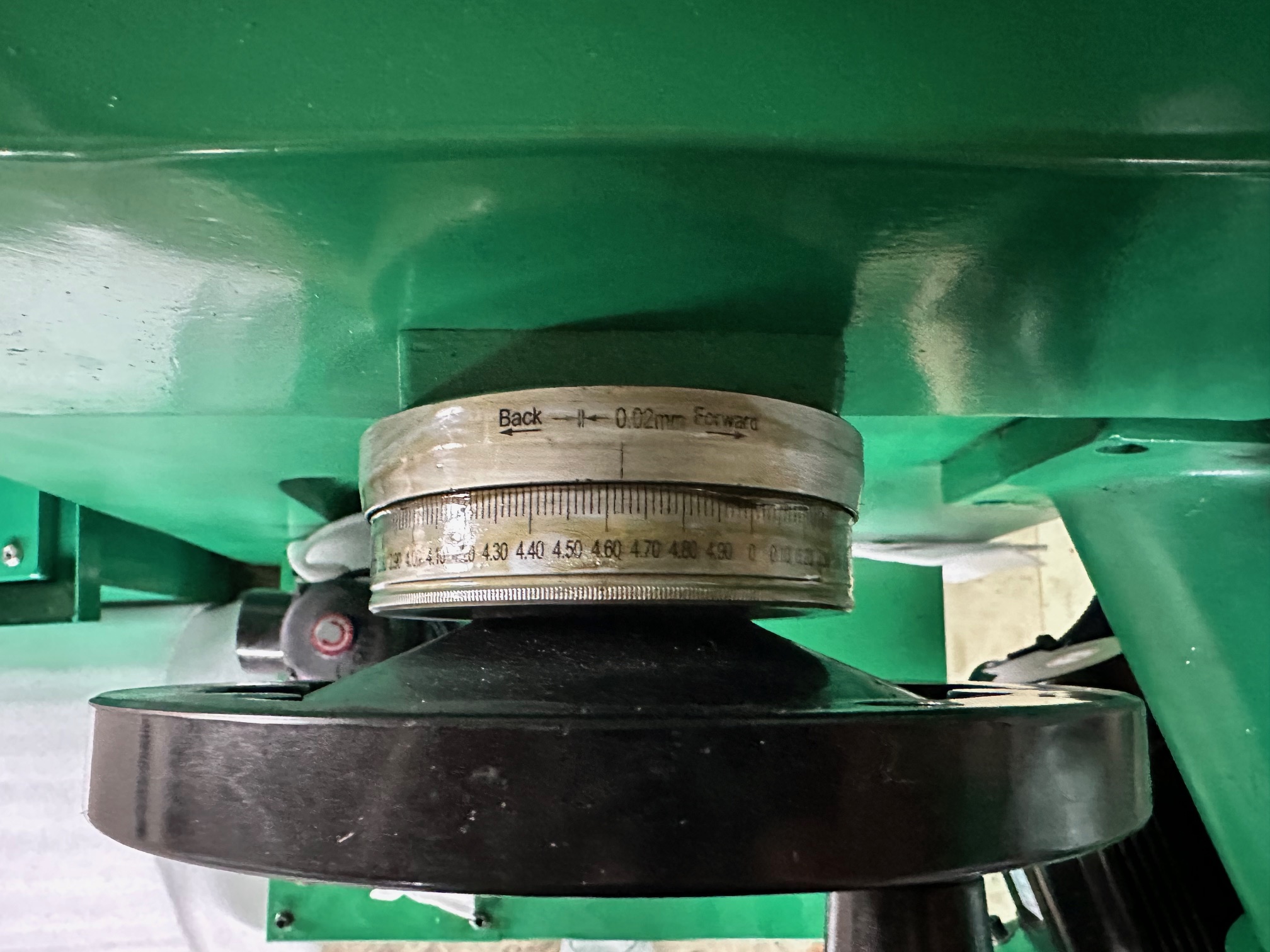

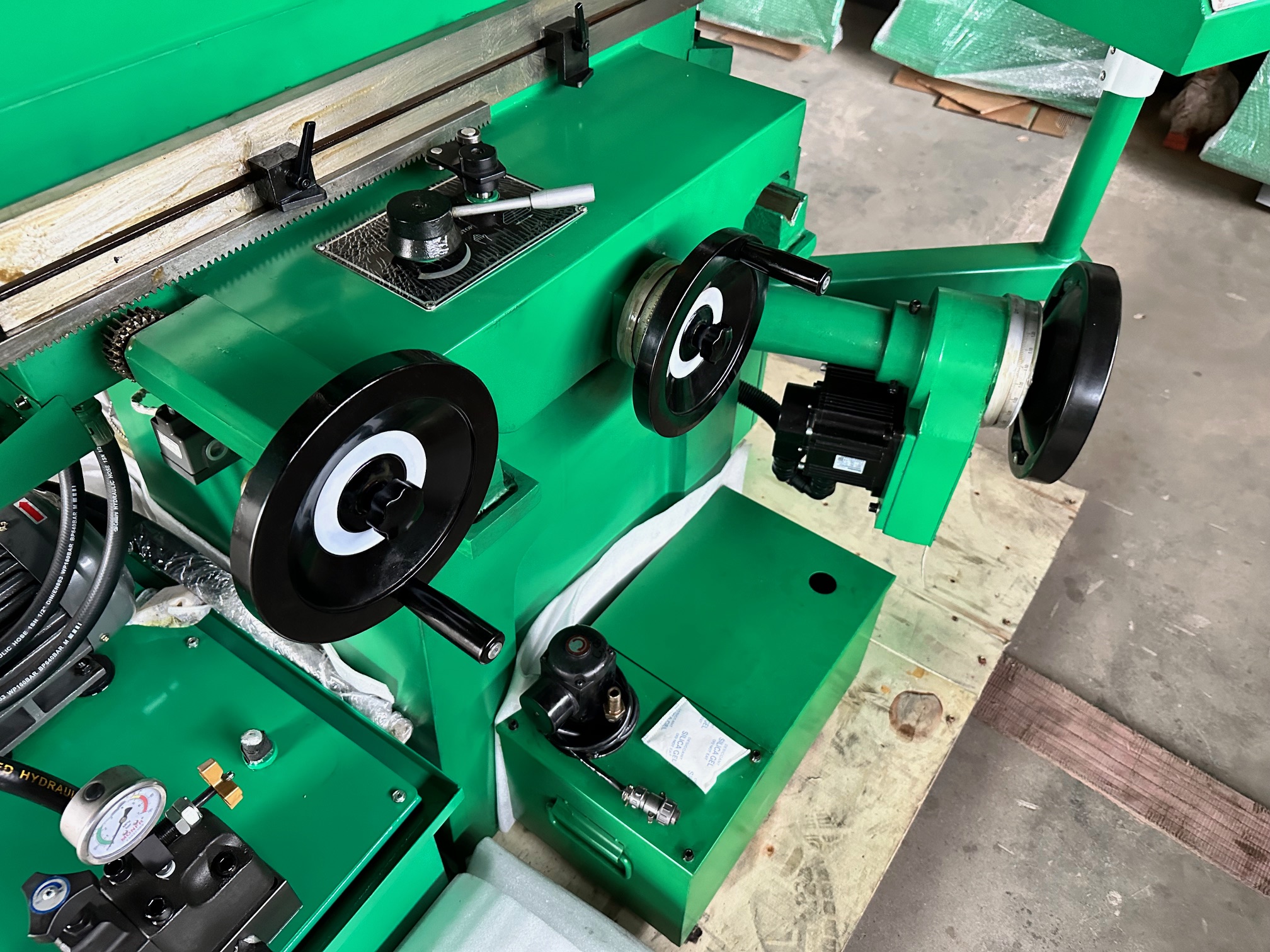

Поперечная подача стола (ручная), мм/деление
0.02
Вертикальное перемещение шлифовального узла (авто подача), мм
0.005 / 0.01 / 0.02 / 0.03 / 0.04 / 0.05
Вертикальное перемещение шлифовального узла (ускоренная), мм/мин
460

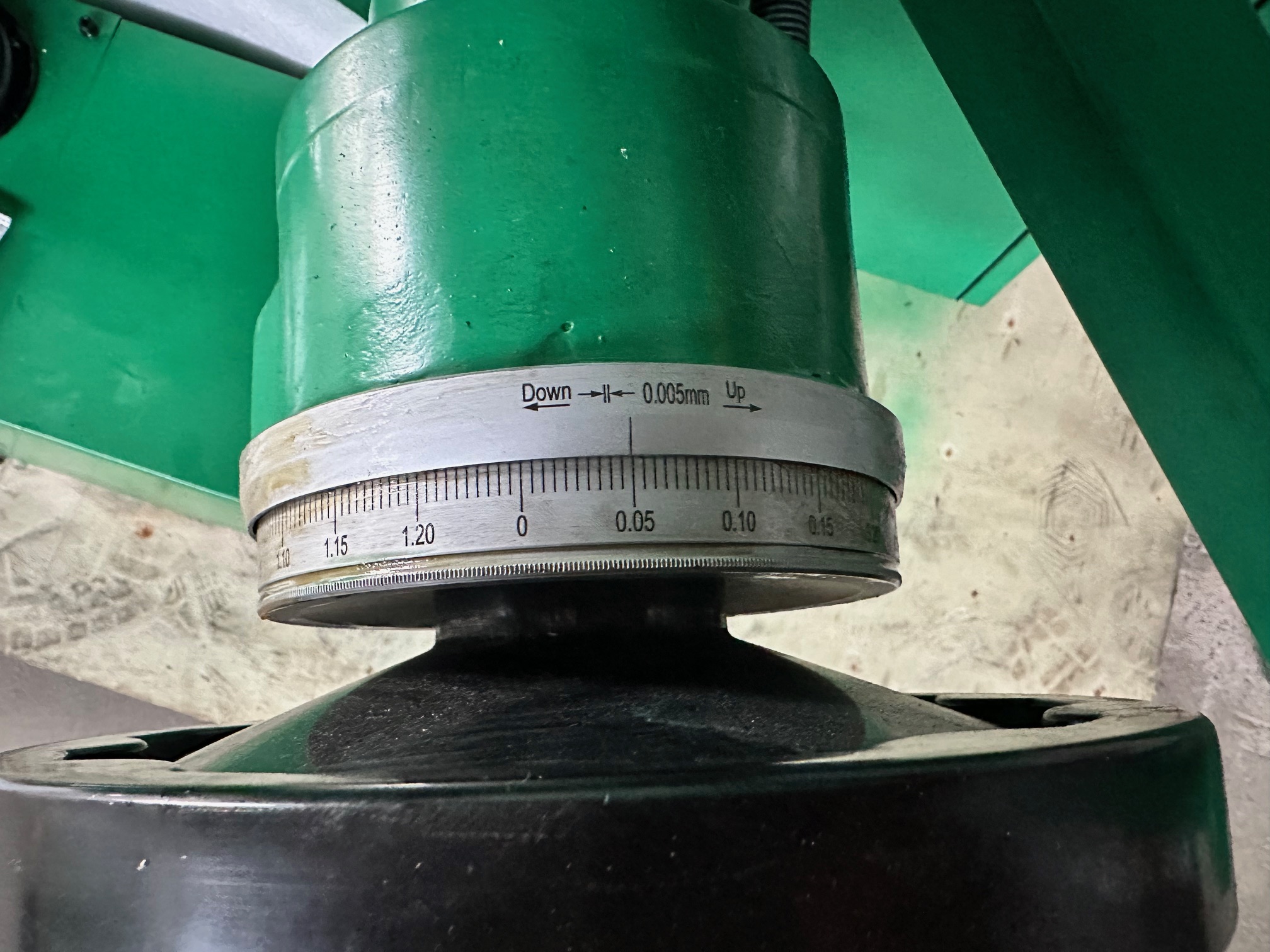

Вертикальное перемещение шлифовального узла (ручное), мм/деление
0,005
Макс. расстояние от центра шпинделя до поверхности стола, мм
450
Размеры электромагнитной плиты, мм
250х500
Макс. грузоподъемность стола, кг
180
Скорость шлифовального круга, об/мин
2850
Габариты шлифовального круга, мм
200х20х31.75
Класс точности
Н
Габариты станка (ДхШхВ), мм
2250х1650х1675
Масса станка, кг
1800
Транспортировочные габариты станка (ДхШхВ), мм
2000х2100х2180
Транспортировочная масса станка, кг
2200

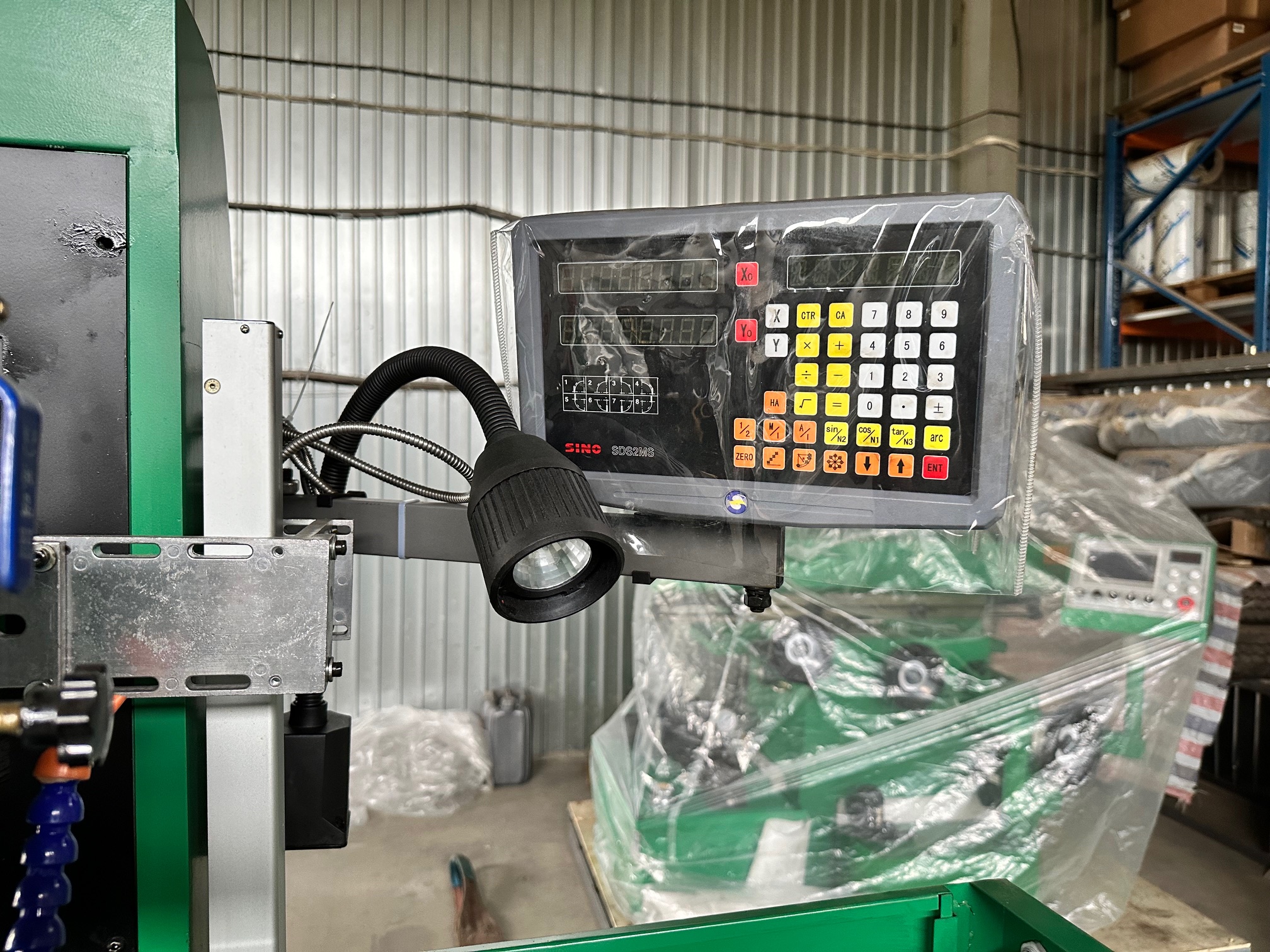

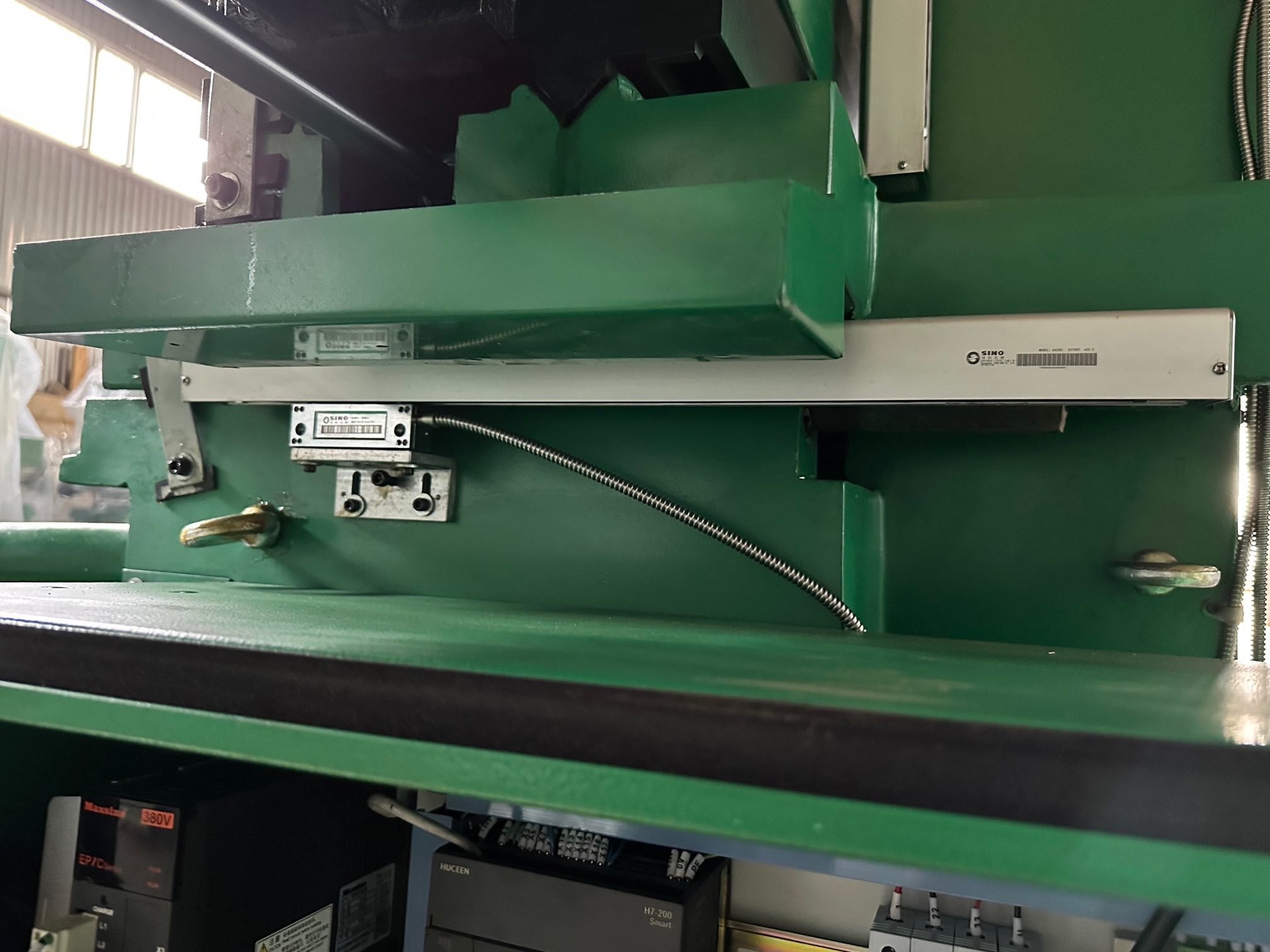

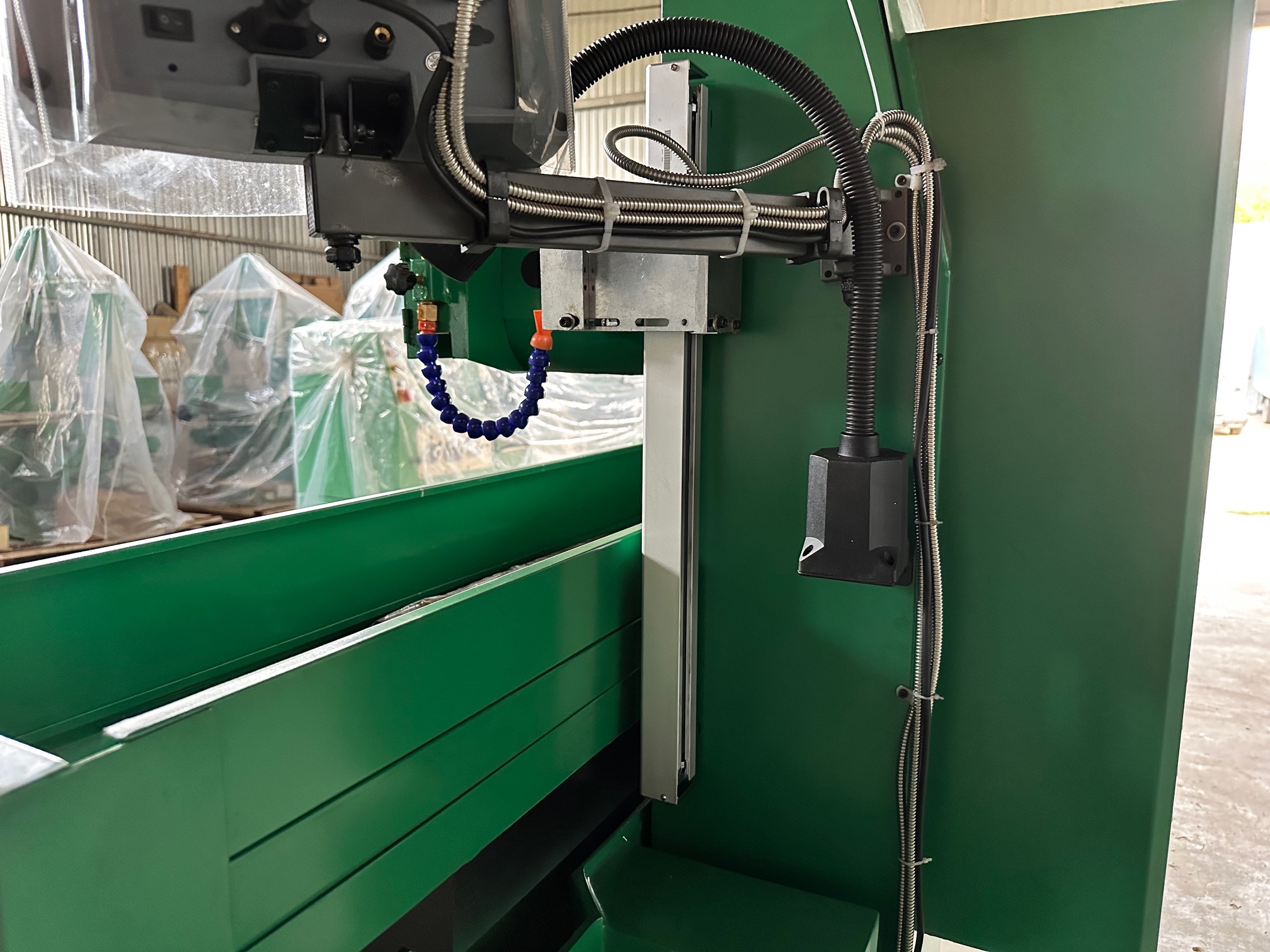

- Устройство цифровой индикации на 2 координаты.

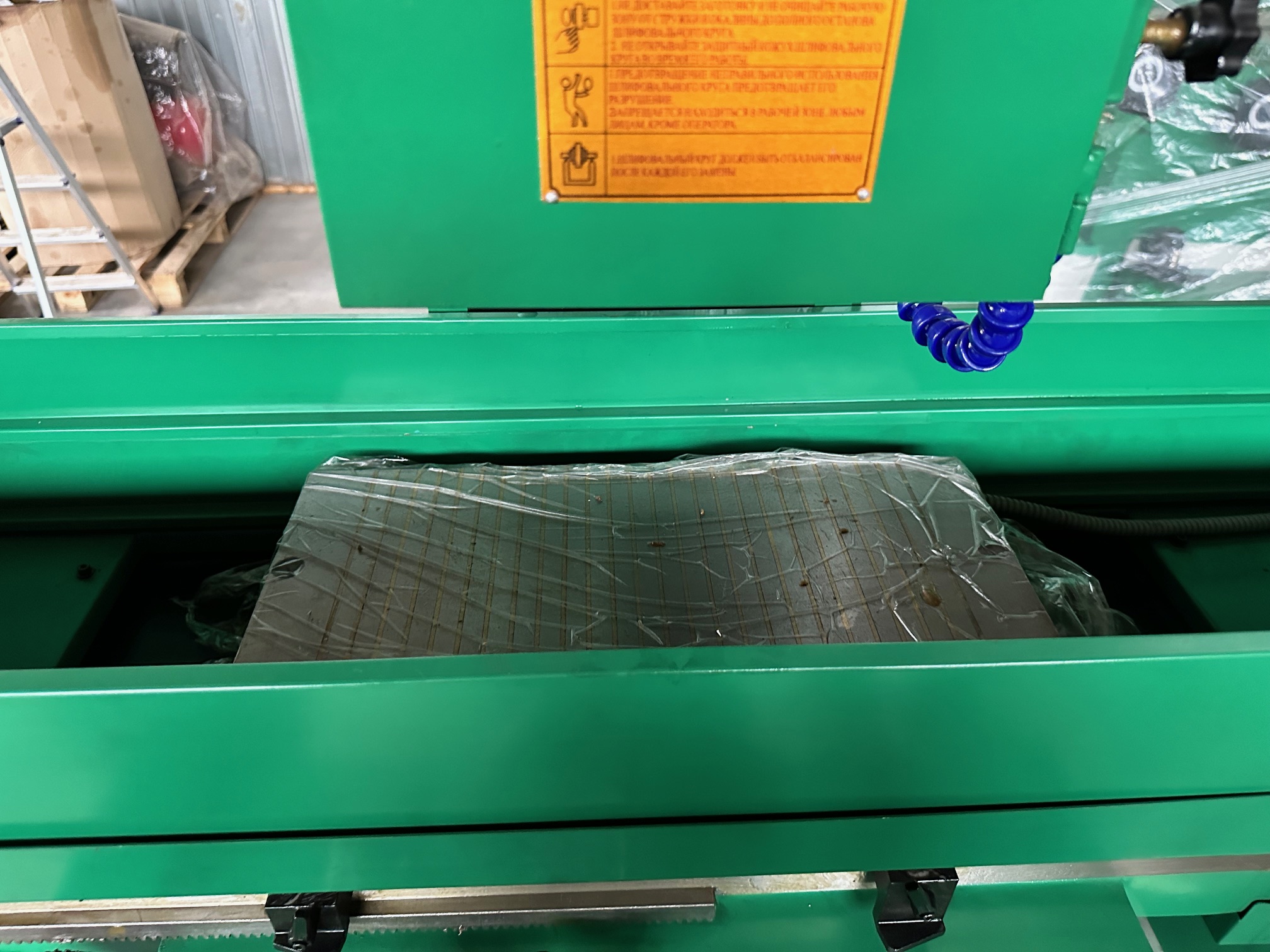

- Электромагнитная плита 250x500 мм.
- Ускоренная вертикальная подача.
- Автоматическая вертикальная подача.

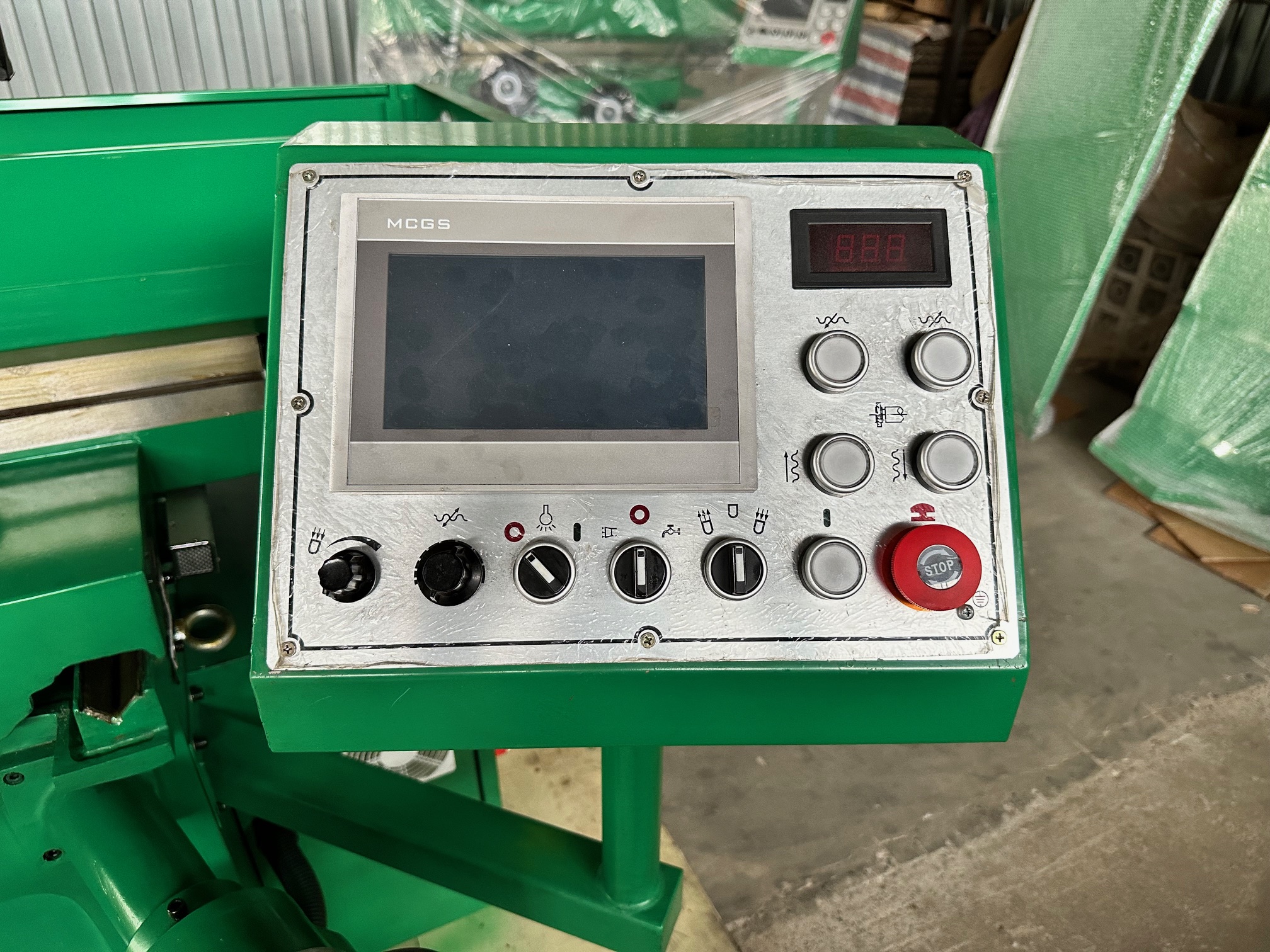

- Контроллер автоматического шлифования PLC.
- Автоматическое устройство размагничивания.
- Автоматическая поперечная подача.
- Стандартный шлифовальный круг.
- Фланец шлифовального круга.
- Балансировочный вал.
- Балансировочный стенд.
- Лампа освещения рабочей зоны.
- Центральная система смазки.
- Система подачи СОЖ с магнитным сепаратором.
- Выравнивающий винт и пластины.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Электромагнитная плита 250x500 мм (дополнительно).
- Прецизионные тиски (ширина губок – 50, 80, 100, 150 мм).
- Синусные тиски (ширина губок – 73 мм, раскрытие – 100 мм, макс угол – 0-45)
- Система СОЖ с бумажным фильтром.
- Система СОЖ с устройством удаления пыли.
- Шлифовальный круг 200х20х31.75 мм (дополнительно).
