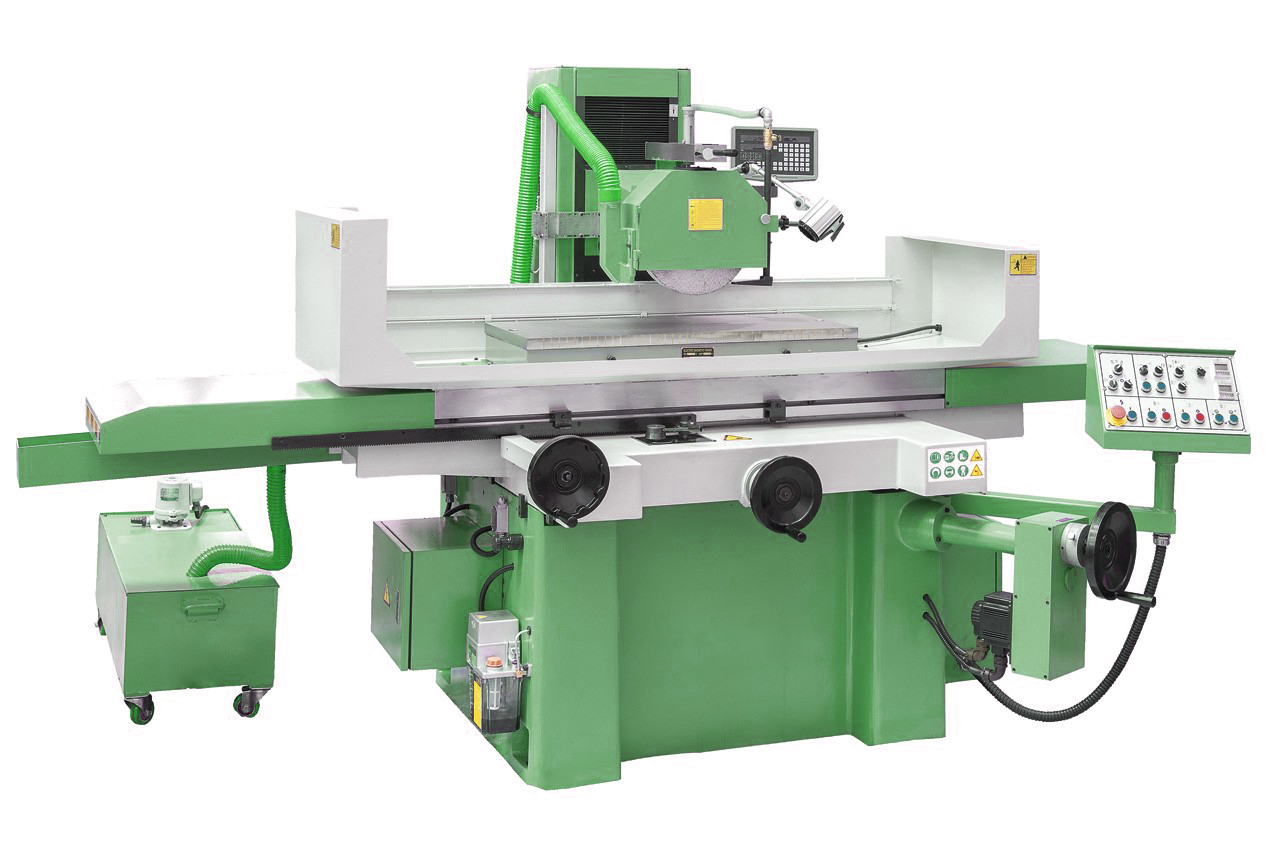

Плоскошлифовальный станок с УЦИ ПС-30100Ф1 исп. №3
Характеристики
Мощность шпинделя:
5,5 кВА
Ход по оси-X:
1130 мм
Рабочий стол:
305х1020 мм
Диаметр круга:
350 мм
Преимущества
🢒 Система СОЖ с магнитным сепаратором
🢒 Авто. подача в поперечном направлении
🢒 Гидравлическая подача в продольном направлении
🢒 Авто подача в вертикальном направлении
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ПС-30100Ф1 исп. №3:
- Высокопроизводительный плоскошлифовальный станок с УЦИ ПС-30100Ф1 исп. №3 предназначен для обработки плоских поверхностей, обеспечения высокой степени точности и гладкости.
- Шпиндель с усилиными подшипниками японской фирмы NSK.
- Два режима шлифования: сухое шлифование и шлифования с применением охлаждающей жидкости.
- Стандарт безопасности CE, ЕАС.
- Рабочий стол с габаритами 305х1020 мм позволяет установить электромагнитную плиту 300х1000 мм.
- Продольное перемещение стола осуществляется гидроцилиндром.
- Надежный асинхронный мотор поперечной подачи.
- Панель управления с контроллером PLC и управлением автоматической вертикальной подачей.
- Сервомотор автоматической вертикальной подачи (подача 0,005 мм).
- Система подачи охлаждающей жидкости с магнитным сепаратором.
- Автоматическая система смазки направляющих станины.
- Заводская гарантия на станок ПС-30100Ф1 исп. №3 составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Примечание:
- исп. №1: автоматическая подача в поперечном направлении, гидравлическая передача в продольном направлении, ручная подача в вертикальном направлении.
- исп. №2: автоматическая подача в поперечном направлении, гидравлическая передача в продольном направлении, быстрое перемещение в вертикальном направлении.
- исп. №3: автоматическая подача в поперечном направлении, гидравлическая передача в продольном направлении, автоматическая подача в вертикальном направлении.
Напряжение сети, В
380 (50Hz)
Общая мощность потребления, кВа
9
Мощность мотора шпинделя, кВт
5,5
Мощность гидравлического мотора, кВт
2,2
Мощность двигателя поперечной подачи, кВт
0,4
Мощность двигателя вертикальной подачи, кВт
0,25
Мощность насоса СОЖ, кВт
0,125
Рабочий стол, мм
305х1020
Перемещение по оси-X, мм
1130
Перемещение по оси-Y, мм
340
Скорость продольной подачи стола, м/мин
7 - 23
Поперечная подача стола (авто), мм/ход
0.1 - 8
Поперечная подача стола (ускоренная), мм/мин
990
Поперечная подача стола (ручная), мм/деление
0.02
Вертикальное перемещение шлифовального узла (авто подача), мм
0.005 / 0.01 / 0.02 / 0.03 / 0.04 / 0.05
Вертикальное перемещение шлифовального узла (ускоренная), мм/мин
460
Вертикальное перемещение шлифовального узла (ручное), мм/деление
0,005
Макс. расстояние от центра шпинделя до поверхности стола, мм
580
Размеры электромагнитной плиты, мм
300х1000
Макс. грузоподъемность стола, кг
400
Скорость шлифовального круга, об/мин
1450
Габариты шлифовального круга, мм
350х40х127
Класс точности
Н
Габариты станка (ДхШхВ), мм
4400х2200х1890
Масса станка, кг
3500
Транспортировочные габариты станка (ДхШхВ), мм
2350х2220х2200
Транспортировочная масса станка, кг
4100
- Устройство цифровой индикации по 2-м координатам.
- Электромагнитная плита 300x1000 мм.
- Ускоренная вертикальная подача.
- Контроллер автоматического шлифования PLC.
- Автоматическое устройство размагничивания.
- Автоматическая поперечная подача.
- Стандартный шлифовальный круг.
- Фланец шлифовального круга.
- Балансировочный вал.
- Балансировочный стенд.
- Лампа освещения рабочей зоны.
- Центральная система смазки.
- Система подачи СОЖ.
- Выравнивающий винт и пластины.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Электромагнитная плита 300x1000 мм.
- Прецизионные тиски (ширина губок – 50, 80, 100, 150 мм).
- Синусные тиски (ширина губок – 73 мм, раскрытие – 100 мм, макс угол – 0-45)
- Магнитный сепаратор.
- Система СОЖ с магнитным сепаратором и бумажным фильтром.
- Система СОЖ с устройством удаления пыли и магнитным сепаратором.
- Шлифовальный круг.
