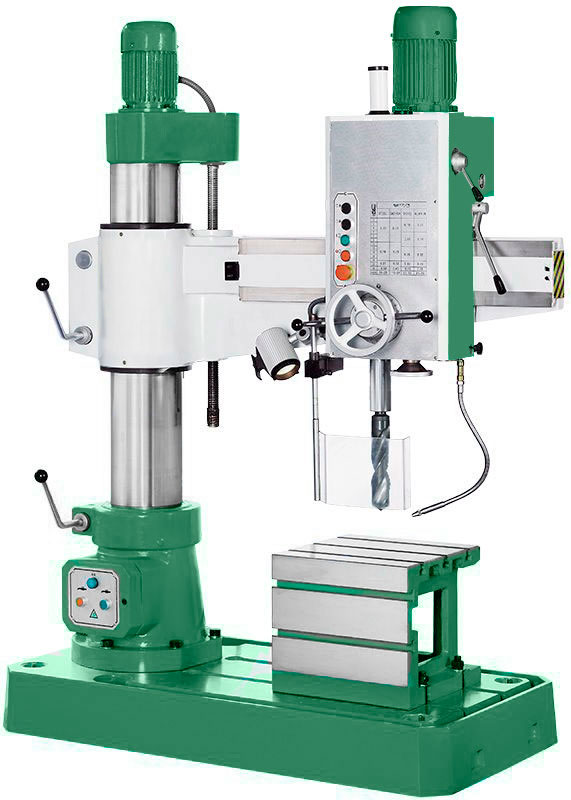

Радиальный сверлильный станок РС-40

Радиальный сверлильный станок РС-40
Высокопроизводительный станок с вылетом шпинделя до 1020 мм

Радиальный сверлильный станок РС-40 предназначен для сверления, развёртывания и нарезания резьбы в заготовках среднего и крупного размеров.

Максимальный диаметр сверления составляет 40 мм. Вылет шпинделя достигает 1020 мм. Мощность главного двигателя — 3 кВт.

Станок оснащён автоматической подачей пиноли (8 ступеней), конусом шпинделя МК4 и электронными компонентами Siemens. Это современный аналог станка ГС545. Подходит для мелкосерийного и среднесерийного производства.

Отрасли применения и принцип работы

Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

Принцип работы основан на перемещении сверлильной головки по поворотному рукаву и вертикальном перемещении рукава по колонне. Шпиндель имеет 16 скоростей в диапазоне 32–2500 об/мин и крутящий момент 250 Нм. Автоматическая подача пиноли регулируется в пределах 0,1–1,25 мм/об. Толстостенная чугунная колонна и закалённые направляющие обеспечивают жёсткость и плавность хода. Система подачи СОЖ встроена в основание.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с радиально-сверлильными станками сходного класса (диаметр сверления 40 мм, вылет около 1000 мм) модель РС-40 выделяется:

• автоматической подачей пиноли на 8 ступеней;
• электронными компонентами Siemens;
• большим вылетом шпинделя до 1020 мм;
• тяжёлой литой конструкцией и закалёнными направляющими;
• правым и левым вращением шпинделя.

Это обеспечивает высокую производительность и стабильность при работе с деталями среднего и крупного размера.

Примеры работ

На станке выполняют:

• сверление отверстий диаметром до 40 мм;
• развёртывание и зенкерование;
• нарезание резьбы;
• обработку корпусных деталей, фланцев и элементов для нефтегазового, энергетического и судостроительного оборудования.

Выгода для предприятия

Большой вылет шпинделя, автоматическая подача, компоненты Siemens и жёсткая конструкция сокращают время обработки и повышают точность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: коробчатый стол 600×450×450 мм, клин, защита зоны резания, электрокомпоненты Siemens, набор обслуживающего инструмента, руководство по эксплуатации на русском языке, декларация соответствия ТР ТС.

Возможные опции: дополнительная оснастка по запросу.

Смотрите также: радиальный сверлильный станок РС-50, радиальный сверлильный станок РС-63

Радиальный сверлильный станок РС-40 — практичное решение для тех, кому важны большой вылет шпинделя, автоматическая подача и оперативный сервис на территории России.
