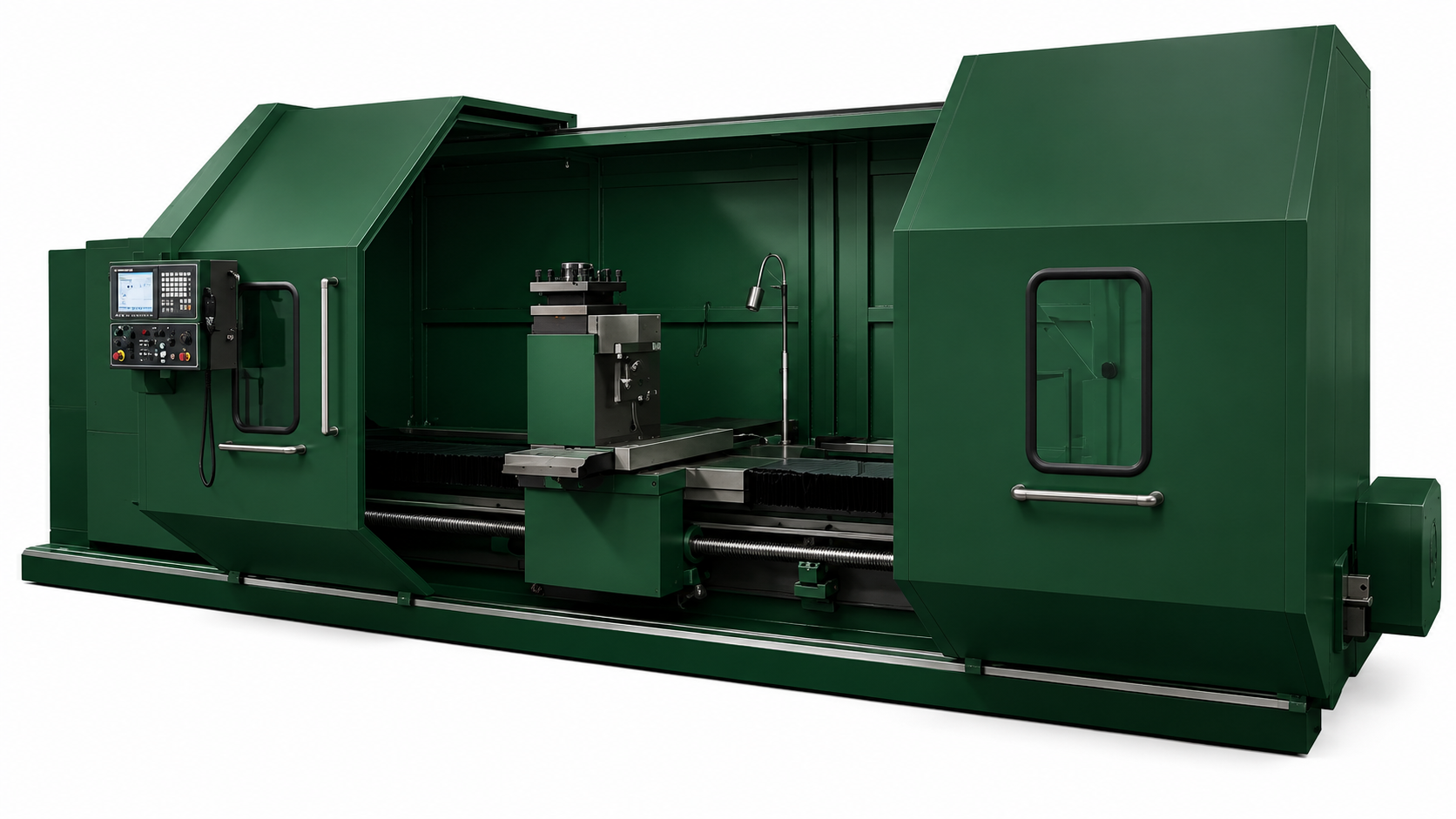

Токарный станок с ЧПУ ТС-1400Ф3
Мощность - 22 кВт, обороты шпинделя 5 - 250 об/мин, Ø над станиной - 1400 мм, длина обточки - от 2000 до 12000 мм, Ø шпинделя - 130 мм, ЧПУ Siemens 828D или Fanuc 0i TF, ускоренный ход, макс вес детали - 8000 кг.
Все описание
Мощность - 22 кВт, обороты шпинделя 5 - 250 об/мин, Ø над станиной - 1400 мм, длина обточки - от 2000 до 12000 мм, Ø шпинделя - 130 мм, ЧПУ Siemens 828D или Fanuc 0i TF, ускоренный ход, макс вес детали - 8000 кг.
Комплектация поставки:
- Система ЧПУ Siemens 828D или Fanuc 0i TF
- Тяжелый 4-кулачковый токарный патрон 1000 мм.
- 4-позиционный сменщик инструмента.
- ШВП винты.
- Неподвижный люнет 50 – 470 мм.
- Система автоматической смазки.
- Штатное освещение.
- Инструмент для обслуживания.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- Конвейер для стружки.
- 8-позиционный сменщик инструмента.
- 4-ох ступенчатый вариатор.
- Серво-двигатель Siemens.
- Моторизованная задняя бабка.
- ШВП винты Korta (Испания).
- Неподвижный люнет 450-800 мм.
- Гидравлический контроль скорости шпинделя (полностью контролируется ЧПУ).
- Отверстие в шпинделе 145 мм.
Система ЧПУ
Siemens 828D или Fanuc 0i TF
Напряжение сети, В
380
Мощность двигателя, кВт
22
Расстояние между центрами, мм
от 2000 до 12 000
Макс. масса заготовки в центрах, кг
8000
Макс. диаметр обработки над станиной, мм
1400
Макс. диаметр обработки над суппортом, мм
1000
Ширина станины, мм
780
Число оборотов шпинделя, об/мин
5~20, 15~60, 25~100, 65~250
Количество ступеней, шт
4
Конус шпинделя
1:12
Отверстие в шпинделе, мм
130 (опция 145)
Кол-во инструмента, шт
4
Тип сменщика инструмента
электрический
Державка инструмента, мм
45
Продольный ход резцедержателя, мм
500
Поперечный ход резцедержателя, мм
600
Повторяемость по оси Х, мм
±0.012
Повторяемость по оси Z, мм
±0.025
Точность позиционирования по оси Х, мм
0.03
Точность позиционирования по оси Z, мм
0.05
Точность позиционирования резцедержателя, мм
±0.005
Ускоренный ход по оси-X, мм/мин
3000
Ускоренный ход по оси-Z, мм/мин
4000
Диаметр пиноли задней бабки, мм
160
Ход пиноли задний бабки, мм
300
Конус пиноли задней бабки
Metric 80
