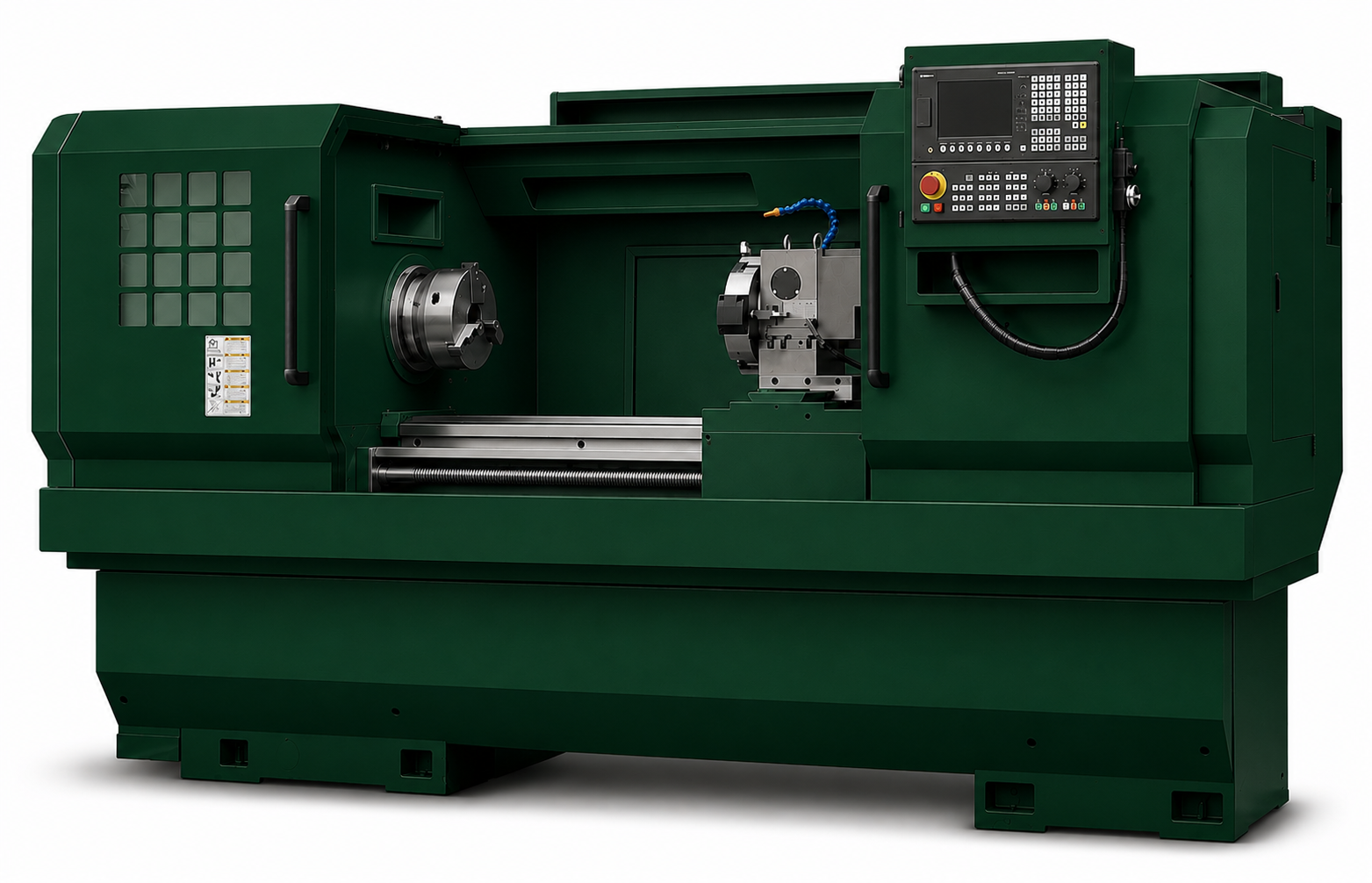

Токарный станок с ЧПУ ТС-500Ф3 исп.№4
Мощность - 15 кВт, обороты шпинделя 30-1500 об/мин, Ø над станиной - 500 мм, длина обточки - 3000 мм, Ø шпинделя - 82 мм, перемещение X - 320 мм; Z - 2000 мм, ЧПУ GSK980TDI, ускоренный ход.
Все описание
Мощность - 15 кВт, обороты шпинделя 30-1500 об/мин, Ø над станиной - 500 мм, длина обточки - 3000 мм, Ø шпинделя - 82 мм, перемещение X - 320 мм; Z - 2000 мм, ЧПУ GSK980TDI, ускоренный ход.
Преимущества станка «Тайфун» ТС-500Ф3:
- Токарный станок «Тайфун» ТС-500Ф3 с системой ЧПУ GSK980TDI идеально подойдет для серийного производства деталей различной сложности. Литая, жесткая станина обеспечивает стабильную точность обработки.
- Мощность главного привода составляет 9 кВт.
- Рабочая зона защищена двумя массивными дверями.
- Надежный привод шпинделя обеспечивает стабильную скорость обработки детали в диапазоне от 30 до 1500 об/мин.
- Станок оснащен функцией ускоренного хода по осям X и Z, скорость перемещения:
- ось X – 4 000 мм/мин.
- ось Z – 6 000 мм/мин.
- 4-х позиционный электро сменщик с высокой скоростью сметы инструмента.
- 3-кулачковый токарный патрон диаметром 250 мм.
- Усиленная задняя бабка.
- Тяжелая, прочная станина из высококачественного чугуна.
- Характеристики точности:
- Точность позиционирования по осям X - ±0.02 мм.
- Точность позиционирования по осям Z - ±0.04 мм.
- Класс точности обработки - IT6 - IT7.
- Шероховатость поверхности детали - Ra1.6.
- Хорошую обзорность рабочего процесса обеспечивают две раздвижные двери.
- Система подачи охлаждающий жидкости в зону обработки (СОЖ).
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке России!
- ЧПУ - GSK980TDI
- 3-кулачковый патрон 250 мм.
- 4-х позиционный электро-резцедержатель
- Система автоматической смазки.
- Система охлаждения.
- ШВП с предварительным натягом.
- LED светильник.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- 4-х кулачковый ручной патрон.
- 6 позиционный резцедержатель.
- Подшипник NSK.
- Гидравлический 3-х кулачковый патрон 250 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 250 мм (с сквозным отверстием).
- Гидравлический 3-х кулачковый патрон 200 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 200 мм (с сквозным отверстием).
- Вращающийся центр.
- 2 года гарантия на ЧПУ.
- Серво-мотор шпинделя 7,5 кВт.
- Отверстие в шпинделе 105 мм.
- Подвижный и неподвижный люнеты.
- Замена ЧПУ на Siemens 828D или Fanuc 0i TF.
- Кондиционер электро-шкафа.
- Гидравлическая задняя бабка.
Система ЧПУ
GSK980TDI
Напряжение сети, В
380
Общая мощность, кВт
15
Мощность главного двигателя, кВт
9
Ширина направляющих станины, мм
450
Расстояние между центрами, мм
3000
Макс. диаметр обработки над станиной, мм
500
Макс. диаметр обработки над суппортом, мм
280
Высота центров, мм
260
Макс. вес детали в центрах, кг
800
Позиционирование по оси-X, мм
±0.02
Позиционирование по оси-Z, мм
±0.04
Точность повторяемости по оси-X, мм
±0.012
Точность повторяемости по оси-Z, мм
±0.02
Перемещение по оси-X, мм
320
Перемещение по оси-Z, мм
1000
Скорости шпинделя, об/мин
30 - 1500
Количество скоростей, шт
3
Регулирование скорости
бесступенчатое
Конус шпинделя
Metric 90mm 1:20
Тип шпинделя
C8 / D8
Отверстие шпинделя, мм
82
Количество инструмента, шт
4
Тип смены инструмента
электро
Державка инструмента, мм
25х25
Точность позиционирования резцедержателя, мм
0,01
Рабочий ход по оси-X, мм/мин
3 - 2500
Рабочий ход по оси-Z, мм/мин
6 - 3000
Ускоренный ход по оси-X, мм/мин
4 000
Ускоренный ход по оси-Z, мм/мин
6 000
Мин. шаг подачи оси – X, мм
0,001
Мин. шаг подачи оси – Z, мм
0,001
Крутящий момент мотора подачи по оси-X, Nm
6
Крутящий момент мотора подачи по оси-Z, Nm
10
Диаметр и шаг ШВП по оси-X, мм
25 / 5
Диаметр и шаг ШВП по оси-Z, мм
40 / 10
Конусность пиноли задней бабки
МК5
Ход пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Класс точности обработки
IT6 - IT7
Шероховатость поверхности детали
Ra1.6μ - 2.5μ
Класс точности
Н
Габариты станка (ДхШхВ), мм
3700х1600х1700
Масса станка, кг
3500
