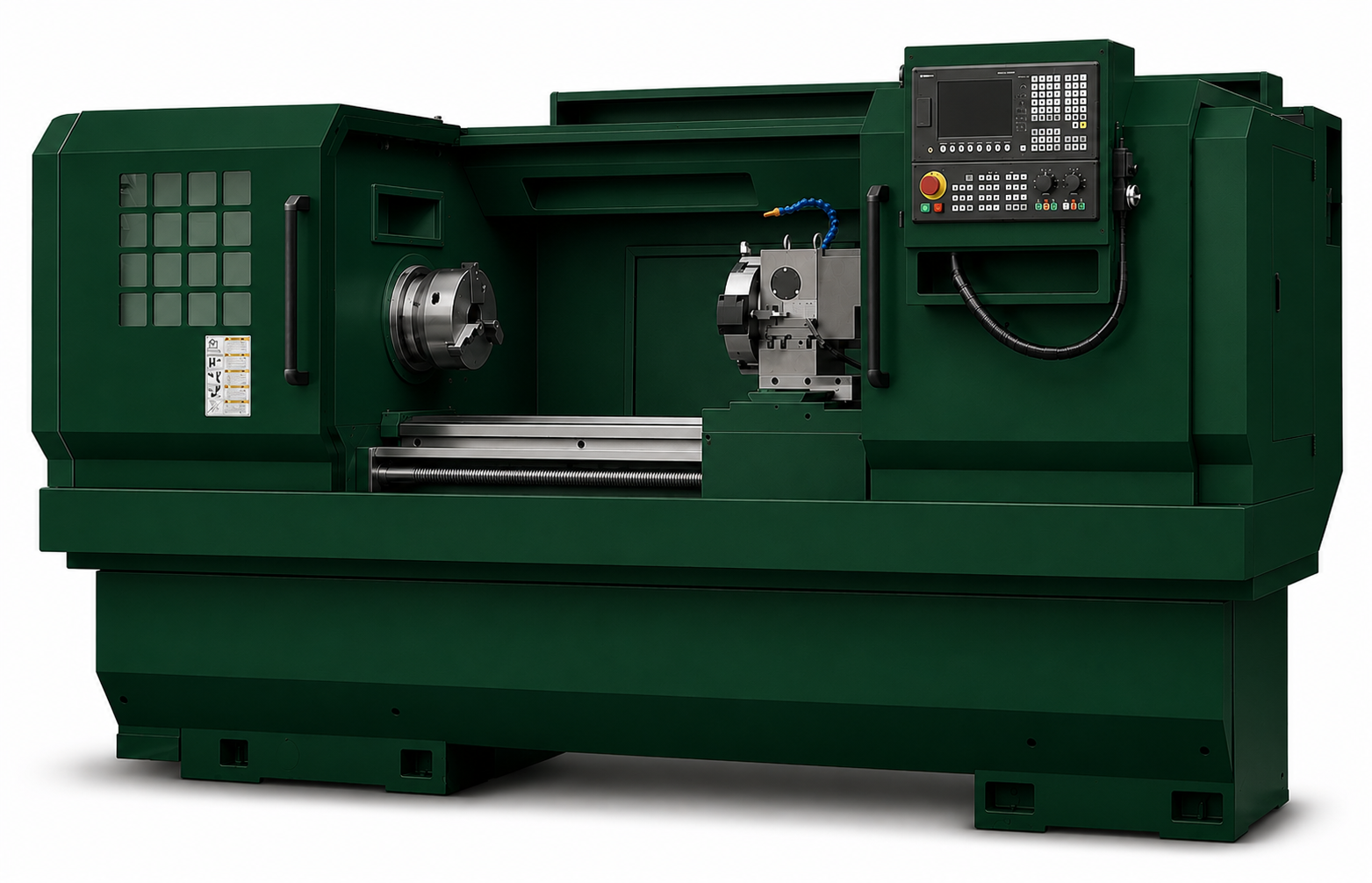

Токарный винторезный станок с ЧПУ ТС-660Ф3 исп. №1
Токарный станок с ЧПУ ТС-660Ф3 исп. №1 Увеличенный диаметр обработки для серийного производства
Токарный винторезный станок с ЧПУ ТС-660Ф3 исп. №1 с системой управления GSK980TDI предназначен для серийного производства деталей различной сложности.
Литая жёсткая станина шириной 450 мм обеспечивает стабильную точность. Максимальный диаметр обработки над станиной — 660 мм, расстояние между центрами — 1000 мм, максимальный вес заготовки в центрах — 800 кг.
Станок является современным аналогом советского токарного станка с ЧПУ 16К30Ф3 и подходит для предприятий, которым требуется надёжное оборудование с увеличенным диаметром обработки, хорошей обзорностью рабочей зоны и защитой двумя массивными дверями.
Отрасли применения и принцип работы
Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на числовом программном управлении GSK980TDI, которое задаёт перемещения по осям X и Z, скорость шпинделя и смену инструмента. Привод шпинделя обеспечивает стабильную скорость в диапазоне 30–1500 об/мин с бесступенчатым регулированием.
Ускоренный ход по оси X достигает 4000 мм/мин, по оси Z — 6000 мм/мин. 4-позиционный электросменщик инструмента и 3-кулачковый патрон диаметром 250 мм ускоряют переналадку. Система автоматической смазки направляющих и подача СОЖ поддерживают стабильность при длительной работе.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр обработки над станиной | 660 мм |
| Расстояние между центрами (РМЦ) | 1000 мм |
| Отверстие шпинделя | 82 мм |
| Мощность главного двигателя | 9 кВт (общая 15 кВт) |
| Скорость шпинделя | 30–1500 об/мин |
| Система ЧПУ | GSK980TDI |
Сравнение с аналогами и преимущества
По сравнению с классическим аналогом 16К30Ф3 и современными токарными станками с ЧПУ сходного класса (диаметр над станиной около 660 мм, РМЦ 1000 мм) модель ТС-660Ф3 исп. №1 выделяется:
- усиленной станиной шириной 450 мм;
- точностью позиционирования ±0,02 мм по оси X и ±0,04 мм по оси Z;
- классом точности обработки IT6–IT7;
- шероховатостью поверхности Ra 1,6.
Это обеспечивает более стабильную работу при обработке деталей увеличенного диаметра массой до 800 кг.
Примеры работ
На станке выполняют:
- наружное и внутреннее точение;
- нарезание резьбы;
- растачивание и подрезание торцов;
- обработку валов, фланцев, втулок и корпусных деталей увеличенного диаметра;
- изготовление заготовок для нефтегазового, энергетического и судостроительного оборудования.
Выгода для предприятия
Высокая жёсткость конструкции, надёжный привод, полная базовая комплектация и минимальные простои.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: система ЧПУ GSK980TDI, 3-кулачковый патрон 250 мм, 4-позиционный электрорезцедержатель, система автоматической смазки, система охлаждения, ШВП с предварительным натягом, LED-светильник, комплект инструмента, руководство на русском языке, декларация ТР ТС.
Возможные опции: замена ЧПУ на Siemens 828D или Fanuc 0i TF, 6-позиционный резцедержатель, гидравлический патрон, подвижный и неподвижный люнеты, гидравлическая задняя бабка, кондиционер электрошкафа.
Смотрите также: токарный станок с ЧПУ ТС-660Ф3 исп. №2, токарный станок с ЧПУ ТС-660Ф3 исп. №3, токарный станок с ЧПУ ТС-660Ф3 исп. №4.
Токарный станок с ЧПУ ТС-660Ф3 исп. №1 — практичное решение для тех, кому важны увеличенный диаметр обработки, точность и оперативный сервис на территории России.
- Система ЧПУ - GSK980TDI.
- 3-кулачковый патрон 250 мм.
- 4-х позиционный электро-резцедержатель.
- Система автоматической смазки.
- Система охлаждения.
- ШВП с предварительным натягом.
- LED светильник.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Замена ЧПУ на Siemens 828D или Fanuc 0i TF.
- 4-х кулачковый ручной патрон.
- 6 позиционный резцедержатель.
- Подшипник NSK.
- Гидравлический 3-х кулачковый патрон 250 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 250 мм (с сквозным отверстием).
- Гидравлический 3-х кулачковый патрон 200 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 200 мм (с сквозным отверстием).
- Вращающийся центр.
- 2 года гарантия на ЧПУ.
- Серво-мотор шпинделя 7,5 кВт.
- Подвижный и неподвижный люнеты.
- Кондиционер электро-шкафа.
- Гидравлическая задняя бабка.
