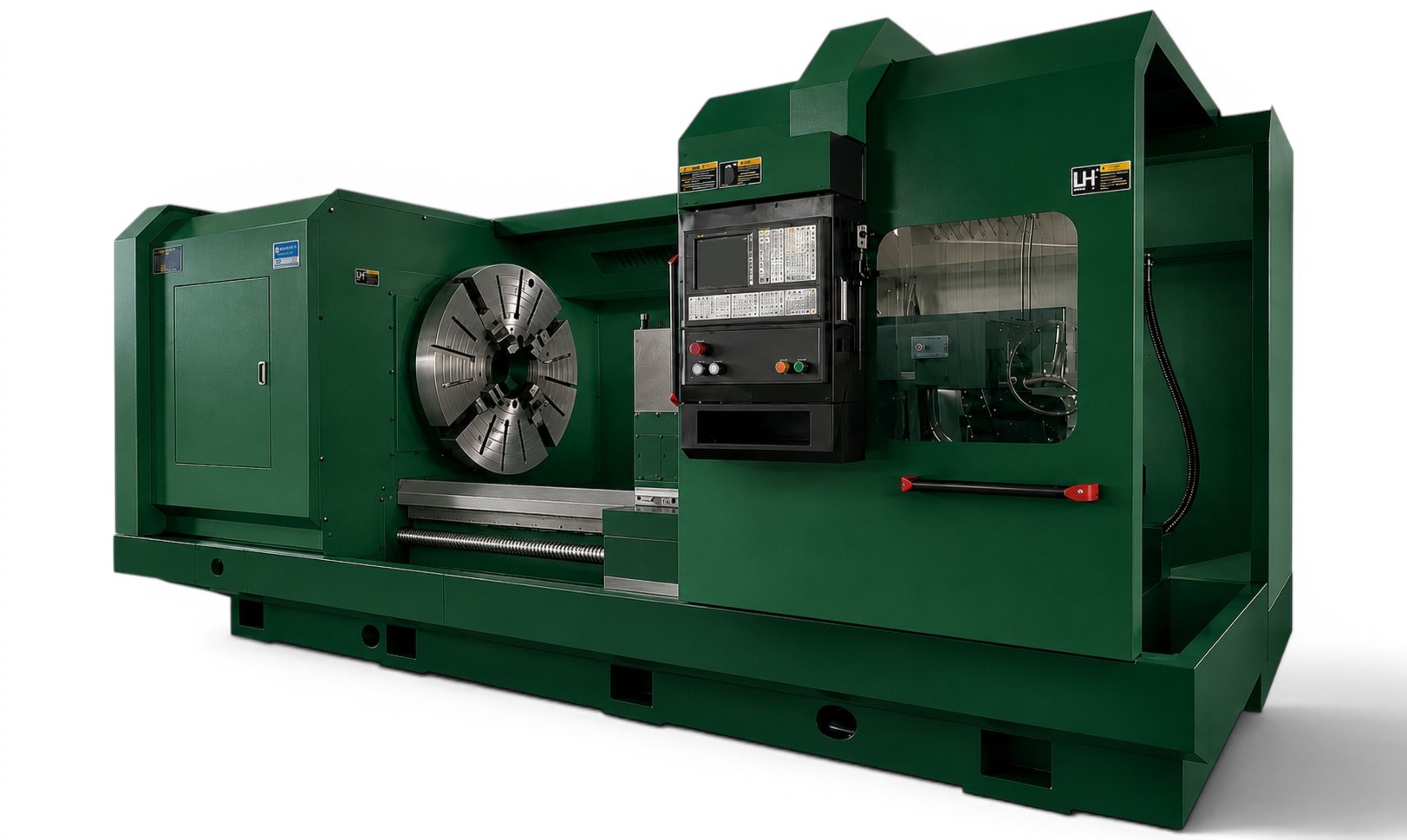

Токарный станок с ЧПУ ТС-800ТФ3 исп. №2
Мощность - 15 кВт, обороты шпинделя 20-850 об/мин, Ø над станиной - 800 мм, РМЦ - 2000 мм, Ø шпинделя - 105 мм, перемещение по оси - X - 530 мм; перемещение по оси - Z - 1800 мм, система ЧПУ - GSK980TDI, ускоренный ход.
Все описание
Мощность - 15 кВт, обороты шпинделя 20-850 об/мин, Ø над станиной - 800 мм, РМЦ - 2000 мм, Ø шпинделя - 105 мм, перемещение по оси - X - 530 мм; перемещение по оси - Z - 1800 мм, система ЧПУ - GSK980TDI, ускоренный ход.
Преимущества станка «Тайфун» ТС-800ТФ3 исп. №2:
Комплектация поставки:
Возможные опции:
- Токарный станок «Тайфун» ТС-800ТФ3 исп. №2 с системой GSK980TDI идеально подойдет для серийного производства деталей различной сложности. Литая, жесткая станина обеспечивает стабильную точность обработки.
- Мощность серво-мотор главного привода составляет 15 кВт.
- Рабочая зона защищена двумя массивными дверями.
- Надежный привод шпинделя обеспечивает стабильную скорость обработки детали в диапазоне от 20 до 850 об/мин.
- Станок оснащен функцией ускоренного хода по осям X и Z, скорость перемещения:
- ось X - 3000 мм/мин.
- ось Z - 6000 мм/мин.
- 4-позиционный электро сменщик с высокой скоростью сметы инструмента.
- 3-кулачковый токарный патрон диаметром 400 мм.
- Усиленная задняя бабка.
- Тяжелая, прочная станина из высококачественного чугуна.
- Характеристики точности:
- Повторяемости по осям X - ±0.01 мм.
- Повторяемости по осям Z - ±0.013/500 мм / ±0.025/2000 мм.
- Точность позиционирования по осям X - ±0.02 мм.
- Точность позиционирования по осям Z - ±0.03/500 мм / ±0.05/2000 мм.
- Класс точности обработки - IT6 - IT7.
- Шероховатость поверхности детали - Ra1.6.
- Хорошую обзорность рабочего процесса обеспечивают две раздвижные двери.
- Система подачи охлаждающий жидкости в зону обработки (СОЖ).
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке России!
Комплектация поставки:
- 3-х кулачковый патрон 400 мм.
- Подвижный люнет.
- Неподвижный люнет.
- 4-х позиционный электро-резцедержатель
- Система автоматической смазки.
- Система охлаждения.
- LED светильник.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- 4-х кулачковый патрон 630 мм (ручной)
- Гидравлический 3-х кулачковый патрон 400 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 400 мм (сквозное отверстие).
- 6-и позиционная электро-резцедержатель
- 8-и позиционный электро-резцедержатель (Италия).
- Система ЧПУ Fanuc 0i TF или Siemens 828
- Подшипник шпинделя NSK (Япония).
- Гидравлическая задняя бабка.
- Электрический шкаф с кондиционером.
- Конвейер для стружки.
- Диаметр отверстия шпинделя - 130 мм.
Система ЧПУ
GSK980TDI (Fanuc 0i TF – опция)
Напряжение сети, В
380
Общая мощность, кВт
20
Мощность главного двигателя, кВт
15
Крутящий момент шпинделя, N.m
2000
Мощность мотора подачи по оси-X, кВт
2,5 (Fanuc 0i TF – 1,4)
Мощность мотора подачи по оси-Z, кВт
2,4 (Fanuc 0i TF – 2,5)
Мощность насоса СОЖ, кВт
0,120
Ширина направляющих станины, мм
600
Расстояние между центрами, мм
2000
Вес детали в центрах, кг
до 2000
Макс. диаметр обработки над станиной, мм
800
Макс. диаметр обработки над суппортом, мм
480
Повторяемость по оси Х, мм
±0.01
Повторяемость по оси Z, мм
±0.013/500 - ±0.025/2000
Позиционирование по оси Х, мм
±0.02
Позиционирование по оси Z, мм
±0.03/500 - ±0.05/2000
Цилиндричность обрабатываемой поверхности, мм
0,01
Шероховатость обрабатываемой поверхности
Ra 1.6 μ ~ Ra 3.2 μ
Класс точности обработки
IT6 - IT7
Перемещение по оси-X, мм
530
Перемещение по оси-Z, мм
1800
Продольная подача, мм
0,01
Поперечная подача, мм
0,005
Скорости шпинделя, об/мин
20 - 100 / 70 - 250 / 220 - 850
Количество ступеней, шт
3
Регулирование скорости
плавно
Фланец шпинделя
С11
Конус шпинделя
120 (1:20)
Отверстие шпинделя, мм
105 (130 – опция)
Количество инструмента, шт
4
Тип смены инструмента
электро
Время смены инструмента, сек
4,1
Точность повторяемости резцедержателя, мм
0,005
Макс. перемещение резцедержателя, мм
450
Державка инструмента, мм
32х32
Ускоренный ход по оси-X, мм/мин
3000
Ускоренный ход по оси-Z, мм/мин
6000
Конусность пиноли задней бабки
МК6
Ход пиноли задней бабки, мм
250
Диаметр пиноли задней бабки, мм
100
Объем бака СОЖ, литр
135
Расход СОЖ, л/мин
50
Габариты станка (ДхШхВ), мм
4300х2000х2000
Масса станка, кг
5200
