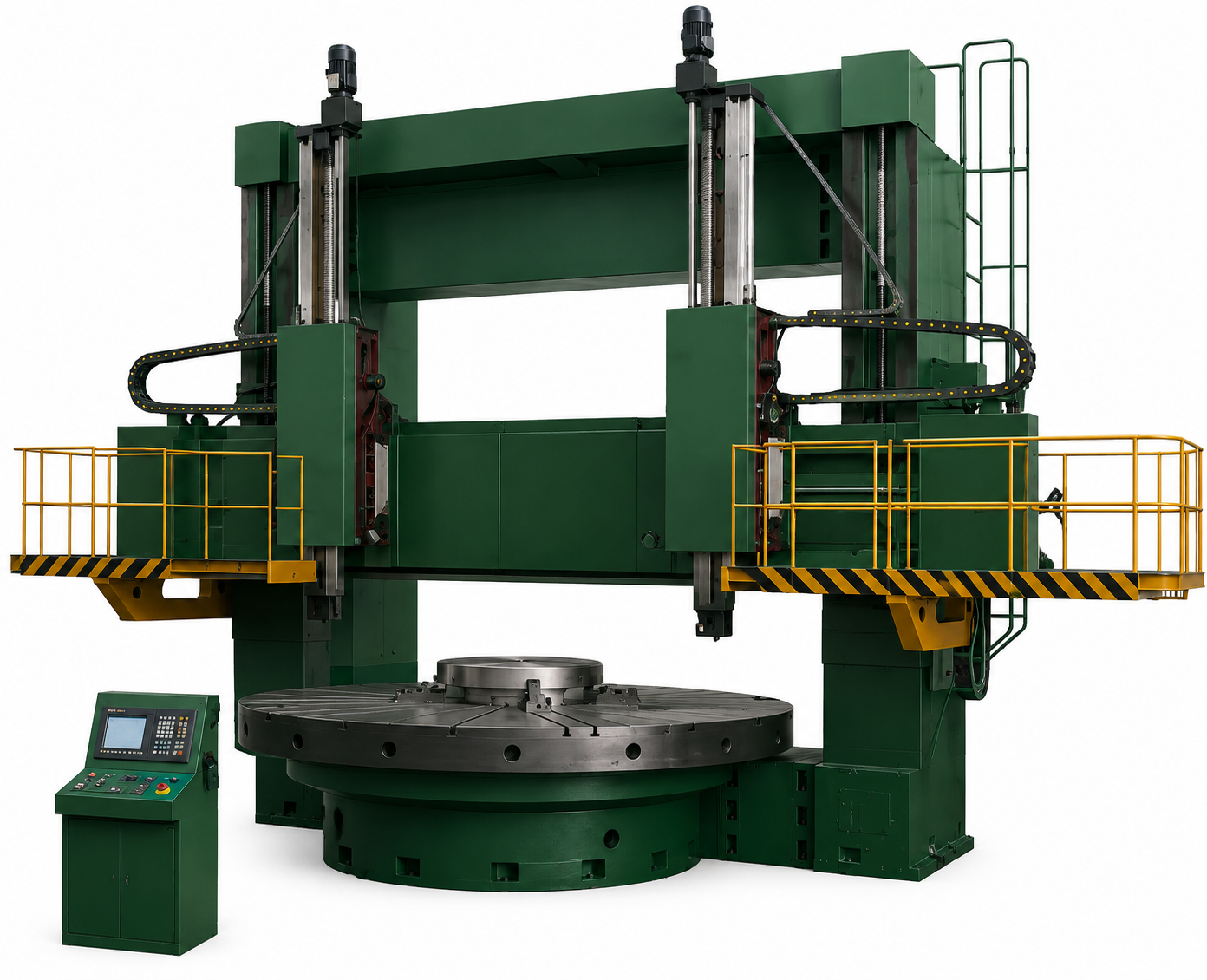

Токарный карусельный станок с ЧПУ ТКС-2500Ф3
Характеристики
Мощность мотора:
55 кВт
Рабочий стол:
2250 мм
Диаметр поворота:
2500 мм
Высота заготовки:
1600 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 55 кВт, макс. диаметр поворота - 2500 мм, диаметр рабочего стола - 2250 мм, макс. высота заготовки - 1600 мм, обороты шпинделя: 2 – 63 об/мин, система ЧПУ - Siemens 828D.
Преимущества токарно-карусельного станка с ЧПУ ТКС-2500Ф3:
- Токарно-карусельные станки подходят для работы на предприятиях авиационной промышленности, нефтедобывающего сектора, производства горнодобывающей техники, металлургии и машиностроения, для токарных и расточных работ, обработки конических деталей, дисков, фланцев, колес и других деталей сложного профиля.
- В главном приводе используются усиленный асинхронный двигатель.
- По требованию клиента перемещение рабочего стол происходит по направляющим скольжения или направляющим качения.
- Система подачи использует асинхронный двигатель с 16 ступенями.
- Основными электрическими компонентами являются Siemens.
- Правый шпиндель:
- Правый шпиндель - это обычная обрабатывающая головка, горизонтальное и вертикальное перемещение контролируется серводвигателем Siemens. Оснащен квадратным поршнем, высокой жесткостью и системой гидравлического баланса. Возможно установить УЦИ Newall.
- Левый шпиндель:
- Левый шпиндель управляется ЧПУ. Горизонтальная (ось X) и вертикальная (ось Z) контролируются серводвигателем Siemens, ось X и ось Z могут одновременно управляться системой ЧПУ для обработки кривой. Он оснащен квадратным поршнем, высокой жесткости. Серводвигатель по оси Z имеет защитное устройство для предотвращения падения шпинделя при отключении питания в аварийной ситуации.
- Гидравлическая станция высокой надежности.
- Станина:
- Станина токарно-карусельного станка является основой поворотного рабочего стола, изготовленного из чугуна высокого качества. Он оснащен роликовыми направляющими, который имеет структурную жесткость и прочность. Рабочий стол выполнен из износостойких сплавов, которые обеспечивают прочность и долговечность. Мощность главного асинхронного двигателя составляет 55 кВт. Нагрузка на рабочий стол составляет 12 тон.
- Гарантия на оборудование составляет 24 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- Система ЧПУ Siemens 828D
- Мотор шпинделя 55 кВт.
- Система автоматической смазки.
- Штатное освещение.
- Инструмент для обслуживания.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- Полностью закрытый ограждение с конвейером и системой охлаждения.
- Подшипники рабочего стола NSK.
- Энкодер рабочего стола (функция резания резьбы).
- Ось – С (Siemens 840D).
Система ЧПУ
Siemens 828D / Русифицированная
Напряжение сети, В
380
Мощность двигателя, кВт
55
Макс. диаметр поворота, мм
2500
Диаметр рабочего стола, мм
2250
Макс. высота заготовки, мм
1600
Макс. масса заготовки, кг
12 000
Макс. режущая сила правого суппорта, kN
35
Макс. режущая сила левого суппорта, kN
30
Крутящий момент стола, kN
63
Диапазон скоростей стола, об/мин
2 – 63 / 16 скоростей
Быстрая скорость перемещения резцедержателя, мм/мин
1560
Шероховатость поверхности заготовки
Поверхность - Ra 1.6 / Окружность - Ra 3.2
Точность обработки цилиндрической поверхности
0.02 мм / 300 мм
Точность обработки плоской поверхности
0.04 мм / 300 мм
Точность позиционирования по оси Z
0.024 мм / 300 мм
Точность позиционирования по оси X
0.024 мм / 300 мм
Точность повторяемости
0,005 мм / 300 мм
