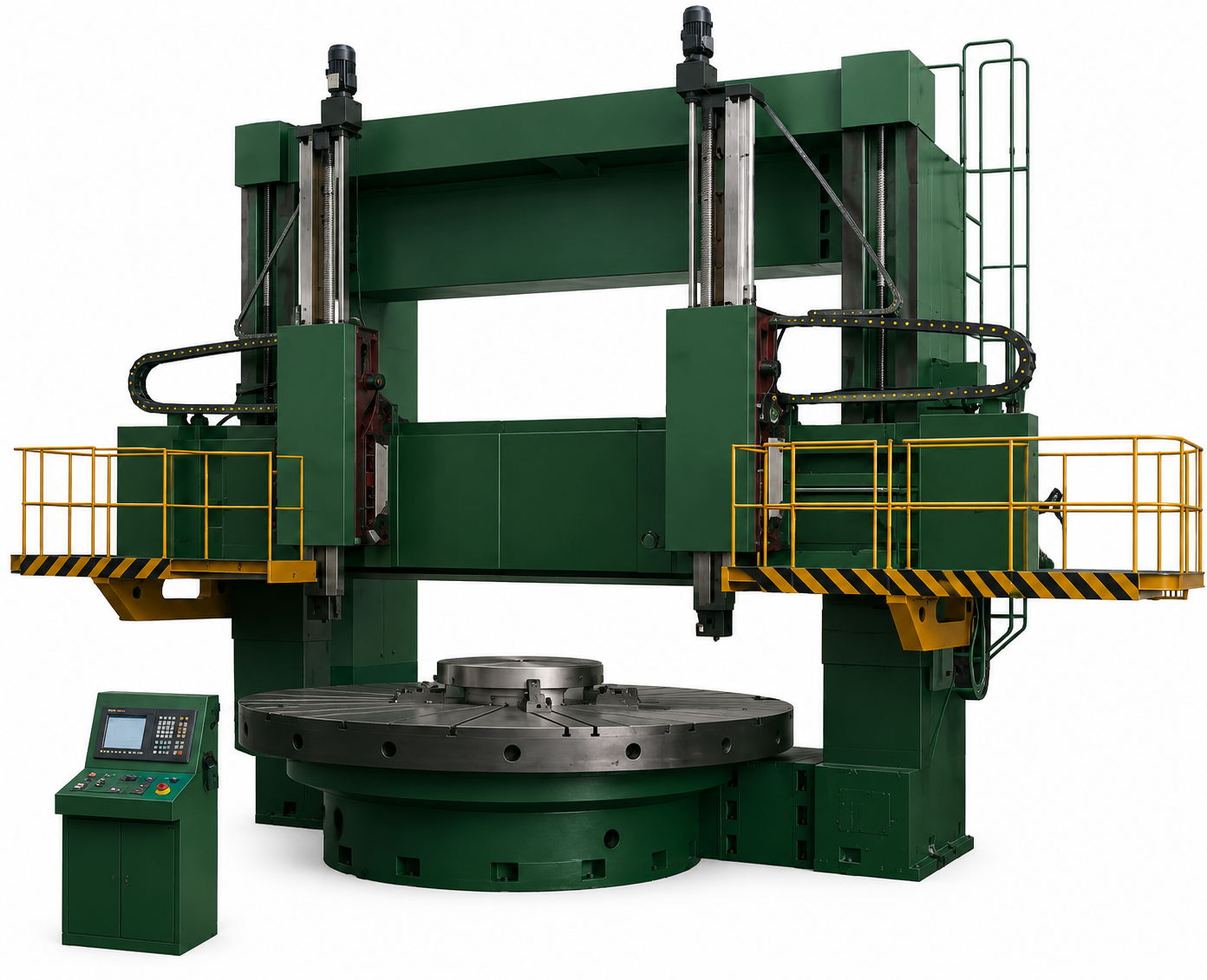

Токарный карусельный станок с ЧПУ ТКС-3150Ф3
Мощность - 55 кВт, макс. диаметр поворота - 3150 мм, диаметр рабочего стола - 2500 мм (опция - 2830 мм), макс. высота заготовки - 1600 мм (опция - 2000 /2500 мм), обороты шпинделя: 2 – 63 об/мин, система ЧПУ - Siemens 828D.
Все описание
Мощность - 55 кВт, макс. диаметр поворота - 3150 мм, диаметр рабочего стола - 2500 мм (опция - 2830 мм), макс. высота заготовки - 1600 мм (опция - 2000 /2500 мм), обороты шпинделя: 2 – 63 об/мин, система ЧПУ - Siemens 828D.
Преимущества токарно-карусельного станка с ЧПУ ТКС-3150Ф3:
Комплектация поставки:
Опции:
- Токарно-карусельные станки подходят для работы на предприятиях авиационной промышленности, нефтедобывающего сектора, производства горнодобывающей техники, металлургии и машиностроения, для токарных и расточных работ, обработки конических деталей, дисков, фланцев, колес и других деталей сложного профиля.
- В главном приводе используются усиленный асинхронный двигатель.
- По требованию клиента перемещение рабочего стол происходит по направляющим скольжения или направляющим качения.
- Система подачи использует асинхронный двигатель с 16 ступенями.
- Основными электрическими компонентами являются Siemens.
- Правый шпиндель:
- Правый шпиндель - это обычная обрабатывающая головка, горизонтальное и вертикальное перемещение контролируется серводвигателем Siemens. Оснащен квадратным поршнем, высокой жесткостью и системой гидравлического баланса. Возможно установить УЦИ Newall.
- Левый шпиндель:
- Левый шпиндель управляется ЧПУ. Горизонтальная (ось X) и вертикальная (ось Z) контролируются серводвигателем Siemens, ось X и ось Z могут одновременно управляться системой ЧПУ для обработки кривой. Он оснащен квадратным поршнем, высокой жесткости. Серводвигатель по оси Z имеет защитное устройство для предотвращения падения шпинделя при отключении питания в аварийной ситуации.
- Гидравлическая станция высокой надежности.
- Станина:
- Станина токарно-карусельного станка является основой поворотного рабочего стола, изготовленного из чугуна высокого качества. Он оснащен роликовыми направляющими, который имеет структурную жесткость и прочность. Рабочий стол выполнен из износостойких сплавов, которые обеспечивают прочность и долговечность. Мощность главного асинхронного двигателя составляет 55 кВт. Нагрузка на рабочий стол составляет 12 тон.
- Гарантия на оборудование составляет 24 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- Система ЧПУ Siemens 828D
- Мотор шпинделя 55 кВт.
- Система автоматической смазки.
- Штатное освещение.
- Инструмент для обслуживания.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
Опции:
- Полностью закрытый ограждение с конвейером и системой охлаждения.
- Подшипники рабочего стола NSK.
- Энкодер рабочего стола (функция резания резьбы).
- Ось – С (Siemens 840D)
Система ЧПУ
Siemens 828D / Русифицированная
Напряжение сети, В
380
Мощность двигателя, кВт
55
Макс. диаметр поворота, мм
3150
Диаметр рабочего стола, мм
2500 (2830 – опция)
Макс. высота заготовки, мм
1600 (2000 / 2500 – опция)
Макс. масса заготовки, кг
2 000 (20 000 – опция)
Макс. режущая сила правого суппорта, kN
35
Макс. режущая сила левого суппорта, kN
30
Крутящий момент стола, kN
63
Диапазон скоростей стола, об/мин
2 – 63 / 16 скоростей
Быстрая скорость перемещения резцедержателя, мм/мин
1560
Шероховатость поверхности заготовки
Поверхность - Ra 1.6 / Окружность - Ra 3.2
Точность обработки цилиндрической поверхности
0.02 мм / 300 мм
Точность обработки плоской поверхности
0.04 мм / 300 мм
Точность позиционирования по оси Z
0.024 мм / 300 мм
Точность позиционирования по оси X
0.024 мм / 300 мм
Точность повторяемости
0,005 мм / 300 мм
