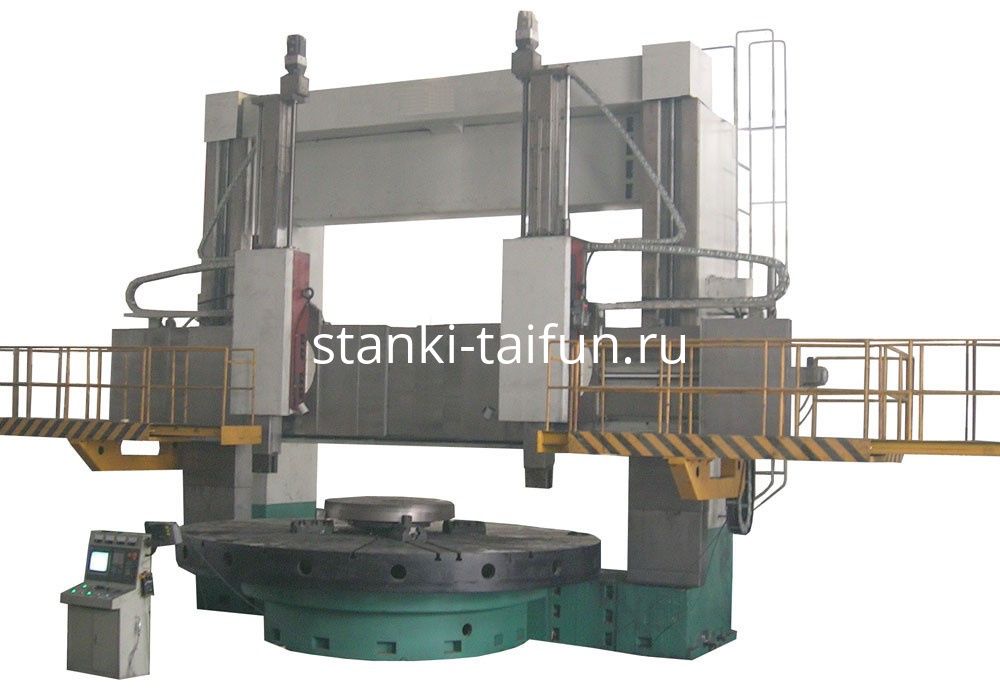

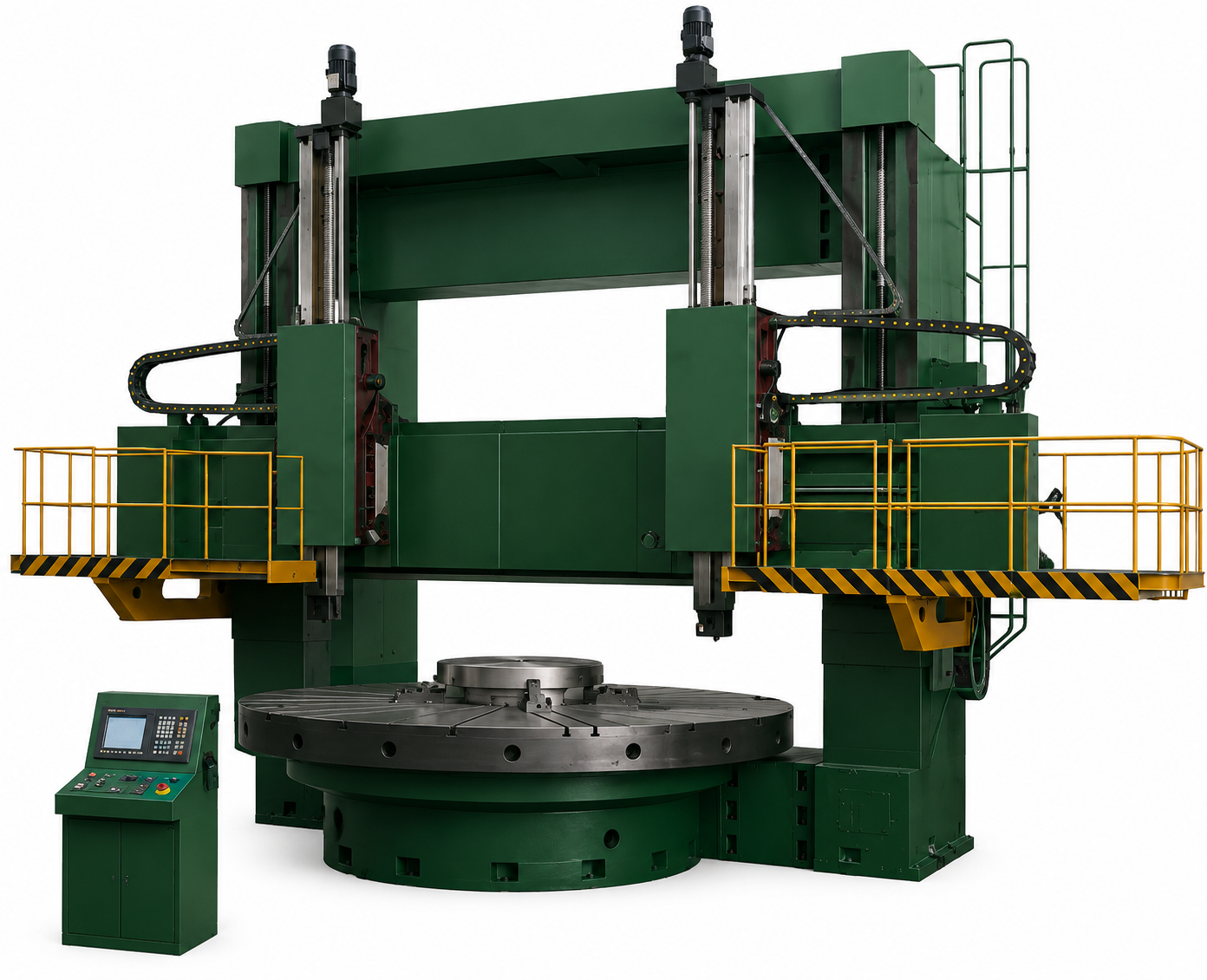

Токарный карусельный станок с ЧПУ ТКС-5000Ф3
Характеристики
Мощность мотора:
75 кВт
Рабочий стол:
4000 (4500 – опция)
Диаметр поворота:
5000 мм
Высота заготовки:
2000 (3150 – опция)
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 75 кВт, макс. диаметр поворота - 5000 мм, диаметр рабочего стола - 4000 мм (опция - 4500 мм), макс. высота заготовки - 2000 мм (опция - 3150 мм), обороты шпинделя: 0,5 – 50 об/мин, система ЧПУ - Siemens 828D.
Преимущества токарно-карусельного станка с ЧПУ ТКС-5000Ф3:
- Токарно-карусельные станки подходят для работы на предприятиях авиационной промышленности, нефтедобывающего сектора, производства горнодобывающей техники, металлургии и машиностроения, для токарных и расточных работ, обработки конических деталей, дисков, фланцев, колес и других деталей сложного профиля.
- В главном приводе используются усиленный асинхронный двигатель.
- По требованию клиента перемещение рабочего стол происходит по направляющим скольжения или направляющим качения.
- Система подачи использует асинхронный двигатель с 18 ступенями.
- Основными электрическими компонентами являются Siemens.
- Правый шпиндель:
- Правый шпиндель - это обычная обрабатывающая головка, горизонтальное и вертикальное перемещение контролируется серводвигателем Siemens. Оснащен квадратным поршнем, высокой жесткостью и системой гидравлического баланса. Возможно установить УЦИ Newall.
- Левый шпиндель:
- Левый шпиндель управляется ЧПУ. Горизонтальная (ось X) и вертикальная (ось Z) контролируются серводвигателем Siemens, ось X и ось Z могут одновременно управляться системой ЧПУ для обработки кривой. Он оснащен квадратным поршнем, высокой жесткости. Серводвигатель по оси Z имеет защитное устройство для предотвращения падения шпинделя при отключении питания в аварийной ситуации.
- Гидравлическая станция высокой надежности.
- Станина:
- Станина токарно-карусельного станка является основой поворотного рабочего стола, изготовленного из чугуна высокого качества. Он оснащен роликовыми направляющими, который имеет структурную жесткость и прочность. Рабочий стол выполнен из износостойких сплавов, которые обеспечивают прочность и долговечность. Мощность главного асинхронного двигателя составляет 75 кВт. Нагрузка на рабочий стол составляет 32 тон.
- Гарантия на оборудование составляет 24 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- Система ЧПУ Siemens 828D
- Мотор шпинделя 75 кВт.
- Система автоматической смазки.
- Штатное освещение.
- Инструмент для обслуживания.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- Полностью закрытый ограждение с конвейером и системой охлаждения.
- Подшипники рабочего стола NSK.
- Энкодер рабочего стола (функция резания резьбы).
- Ось – С (Siemens 840D).
Система ЧПУ
Siemens 828D / Русифицированная
Напряжение сети, В
380
Мощность двигателя, кВт
75
Макс. диаметр поворота, мм
5000
Диаметр рабочего стола, мм
4000 (4500 – опция)
Макс. высота заготовки, мм
2000 (3150 – опция)
Макс. масса заготовки, кг
32 000 (50 000 – опция)
Макс. режущая сила правого суппорта, kN
40 (50 – опция)
Макс. режущая сила левого суппорта, kN
35
Крутящий момент стола, kN
125
Диапазон скоростей стола, об/мин
0.5 – 50 / 16 скоростей
Быстрая скорость перемещения резцедержателя, мм/мин
1560
Шероховатость поверхности заготовки
Поверхность - Ra 1.6 / Окружность - Ra 3.2
Точность обработки цилиндрической поверхности
0.02 мм / 300 мм
Точность обработки плоской поверхности
0.04 мм / 300 мм
Точность позиционирования по оси Z
0.024 мм / 300 мм
Точность позиционирования по оси X
0.024 мм / 300 мм
Точность повторяемости
0,005 мм / 300 мм
