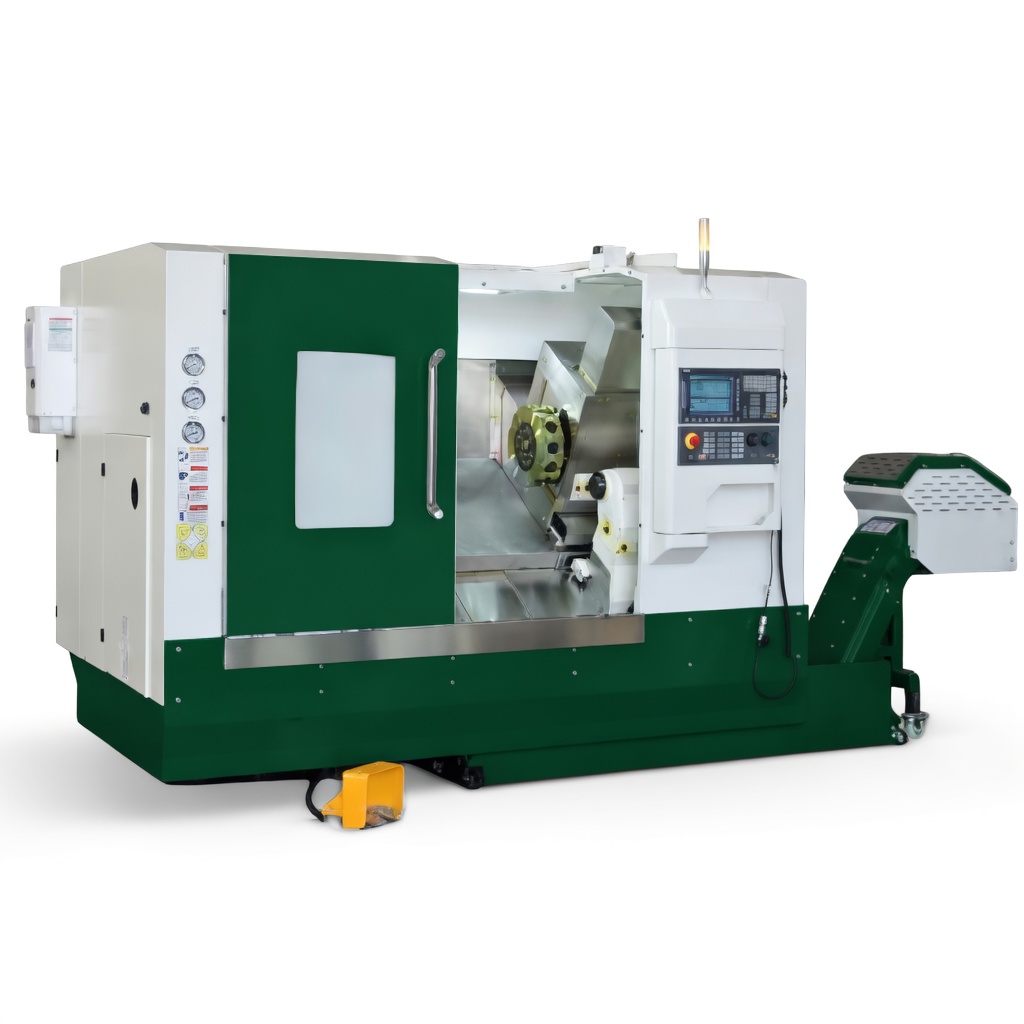

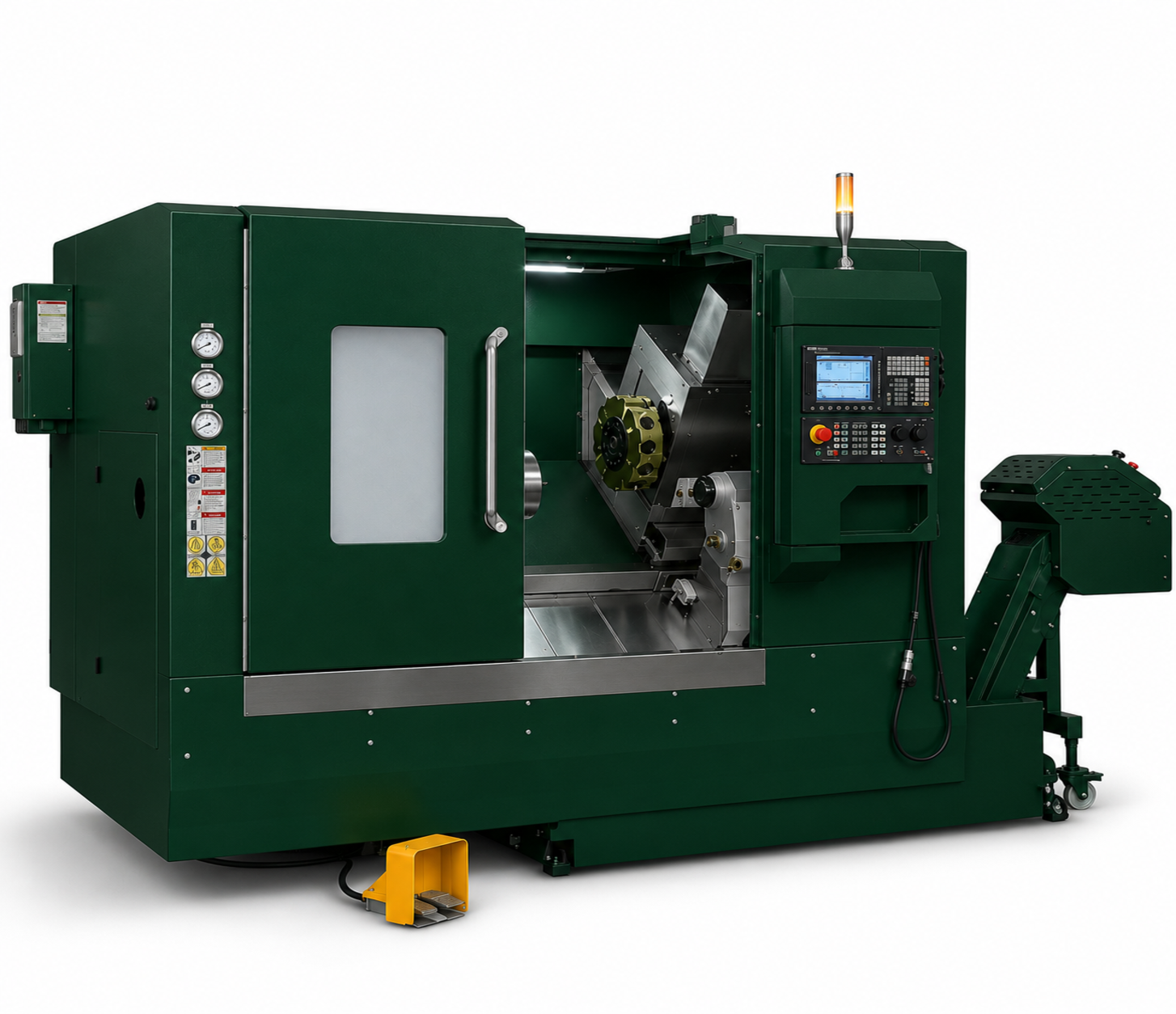

Токарный центр с наклонной станиной с ЧПУ ТС-560НФ3 исп. №1
Характеристики
Мощность мотора:
11/15 кВт
Ø над станиной:
560 мм
РМЦ:
500 мм
Отверстие шпинделя:
66 мм
Преимущества
🢒 Системой ЧПУ Fanuc 0I-MF
🢒 Гидравлический патрон диаметром 200 мм
🢒 12-и позиционная револьверная головка
🢒 Гидравлическая задняя бабка
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-560НФ3 исп. №1:
- Токарный центр с наклонной станиной ТС-560НФ3 исп. №1 и системой ЧПУ Fanuc 0I-MF предназначен для высокоточной обработки тел вращения различной сложности.
- Отрасли применения:
- Военная промышленности;
- Авиастроение;
- Автомобилестроение;
- Судостроение;
- Металлообработка любой сложности;
- Конструкция станины обладает высокой жесткостью за счет внутреннего усиления, тем самым обеспечивается стабильная и точная обработка заготовки.
- 3-х кулачковый гидравлический патрон диаметром 200 мм и высоким усилием зажима.
- Наклон станины в 30° экономит рабочие пространство и обеспечивает легкий доступ к рабочий зоне.
- ШВП и линейные направляющие Японской компании TNK.
- Высококачественный, жесткий шпиндель с усиленной конструкцией обеспечивает высокую скорость и точность обработки.
- Ускоренное перемещение по осям X, Z - 20 000 мм/мин.
- Электронные маховики управления (MPG).
- Благодаря 12-и позиционной револьверной головке с высокой скоростью смены инструмента обеспечивается высокая точность и производительности обработки.
- Гидравлическая задняя бабка.
- Система подачи охлаждающей жидкостью с сепаратором..
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Система ЧПУ
Fanuc 0I-MF
Напряжение сети, В
380
Мощность шпинделя, кВт
11/15
Макс. диаметр обработки над станиной, мм
560
Макс. диаметр обработки, мм
470
Макс. диаметр обработки над суппортом, мм
330
Макс. длина обработки, мм
520
Растояние между центрами, мм
500
Угол наклона станины, град
30°
Перемещение по оси-X, мм
260
Перемещение по оси-Z, мм
610
Ускоренный ход по оси-X, мм/мин
20 000
Ускоренный ход по оси-Z, мм/мин
20 000
Повторяемость по оси Х, мм
±0,003
Повторяемость по оси Z, мм
±0,003
Позиционирование по оси Х, мм
±0,005
Позиционирование по оси Z, мм
±0,005
Фланец шпинделя
А2-6
Отверстие шпинделя, мм
66
Скорость шпинделя, об/мин
4200
Диаметр 3-х кулачкового гидравлического патрона, мм
200 (опция – 254)
Тип сменщика инструмента
серво
Модель сменщика инструмента
SHDY16BR/12T
Кол-во инструмента, шт
12
Конусность пиноли задней бабки
МТ5
Ход пиноли задней бабки, мм
80
Диаметр пиноли задней бабки, мм
80
Габариты (ДхШхВ), мм
3870×1780×1900
Масса станка, кг
4000
- Система ЧПУ Fanuc 0I-MF
- Мощность двигателя шпинделя 11 / 15 кВт.
- Сменщик инструментов - 12 инст.
- Электрокомпоненты CE Schneider Electric.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Автоматическая система смазки.
- Система СОЖ с сепаратором.
- Конвейер для стружки (цепной тип)
- LED освещение рабочий зоны.
- Трехцветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
- Система ЧПУ – Syntek
- Шпиндель A2-8 + гидравлический патрон 254 мм, скорость шпинделя 3000 об/мин
- Отверстие в шпинделе – 87 мм
- Мощность двигателя шпинделя 15 / 18,5 кВт.
- Кондиционер электрошкафа.
