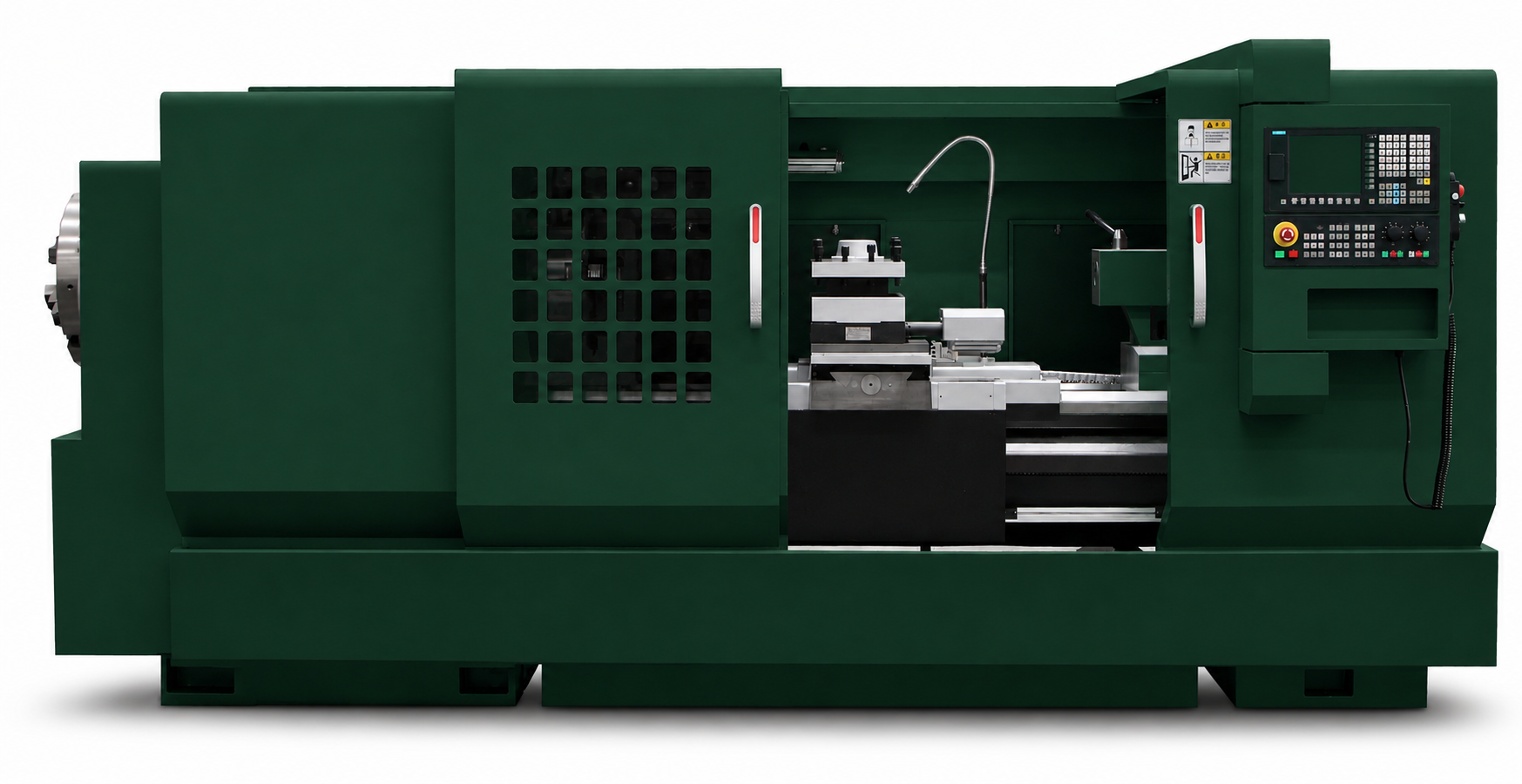

Токарный трубонарезной станок с ЧПУ ТТС-200Ф3 исп. №2
Характеристики
Мощность мотора:
11 кВт
Ø над станиной:
630 мм
РМЦ:
2000 мм
Отверстие шпинделя:
190 мм
Преимущества
🢒 Обработка труб в диапазоне от 125 до 190 мм
🢒 Шпиндель из высокопрочной стали
🢒 Центральная система смазки
🢒 Электрокомпоненты CE Schneider electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТТС-200Ф3 исп. №2:
-
Токарный трубонарезной станок с ЧПУ ТТС-200Ф3 исп. №2 с системой GSK980TDI предназначен для обработки труб диаметром в диапазоне от 125 до 190 мм, а так же разного рода цилиндрических деталей, нарезание внутренних и наружных резьб в условиях мелкосерийного и потокового производства.
- Закаленные направляющие шириной 550 мм.
- Шпиндель из высокопрочной легированной стали.
- Сквозное отверстие шпинделя - 190 мм.
- На панели управления станка можно быстро и легко переключить режимы нарезания резьбы.
- На станке установлен 4-ох позиционный электро-резцедержатель.
- Станок оснащен системой подачи охлаждающий жидкости в зону реза.
- Центральная система смазки направляющих станка.
- Станок оборудован штатным освещением.
- Исполнение станка - стандарт CE.
- Возможно опционально оснастить системой ЧПУ SIEMENS / FANUC.
- Заводская гарантия на станок ТТС-200Ф1 исп. №2 составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Система ЧПУ
GSK980TDI
Технические условия
ТУ 28.41.21-001-13917852-2022
Напряжение сети, В
380
Мощность главного двигателя, кВт
11
Мощность мотора подачи по оси-X, кВт
2,5 (Fanuc 0i TF(5) - 1,4)
Мощность мотора подачи по оси-Z, кВт
2,4 (Fanuc 0i TF(5) – 2,5)
Мощности насоса СОЖ, Вт
120
Макс. диаметр обработки над станиной, мм
630
Макс. диаметр обработки над суппортом, мм
350
Расстояние между центрами, мм
2000
Макс. длина обработки, мм
1850
Диапазон нарезаемых труб, мм
Φ125-190
Ширина направляющей, мм
550
Макс. вес детали в центрах, кг
3000
Отверстие шпинделя, мм
Φ190
Количество передач, шт
3 диапазона, бесступенчатое регулирование скорости
Скорость вращения шпинделя, об/мин
25 – 500
3-ох кулачковый патрон, мм
Φ500
4-ох кулачковый патрон, мм
Φ520
Тип патрона
механический
Тип резцедержателя
4-ох позиционный
Привод резцедержателя
электро
Время смены инструмента, сек
32х32
Сечение инструмента, мм
4,1
Быстрая подача по оси X, мм/мин
4000
Быстрая подача по оси Z, мм/мин
5000
Перемещение по оси X, мм
480
Перемещение по оси Z, мм
1850
Диаметр пиноли задней бабки, мм
100
Конус пиноли задней бабки
МТ6
Ход пиноли задней бабки, мм
250
Боковое смещение задней бабки, мм
±15
Точность позиционирование, мм
0,032
Точность повторяемости, мм
0,011
Точность обработки
IT6-IT7
Точность возврата, мм
0.01
Шероховатость обработанной поверхности
Ra 1.6
Объем бака СОЖ, л
125
Расход СОЖ, л/мин
50
Габариты станка (ДхШхВ), мм
4080×1820×1780
Масса станка, кг
4900
- Система ЧПУ - GSK980TDI
- 3-х кулачковый патрон Ø 500 мм.
- 4-х кулачковый патрон Ø 520 мм.
- 4-ох позиционный электро-резцедержатель.
- Основные электрокомпоненты - Schneider electric.
- Система подачи СОЖ.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система ЧПУ- Fanuc 0i TF(5)
- 6-ох позиционный электро-резцедержатель.
- 8-ох позиционный гидро-резцедержатель.
- Транспортер стружки.
- Неподвижный люнет.
- Подвижный люнет.
