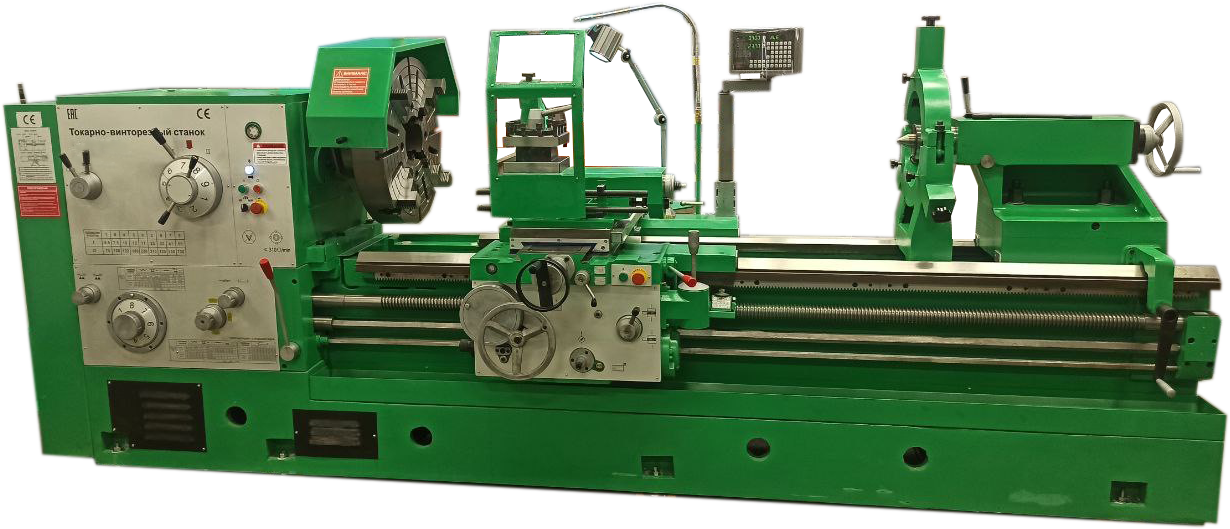

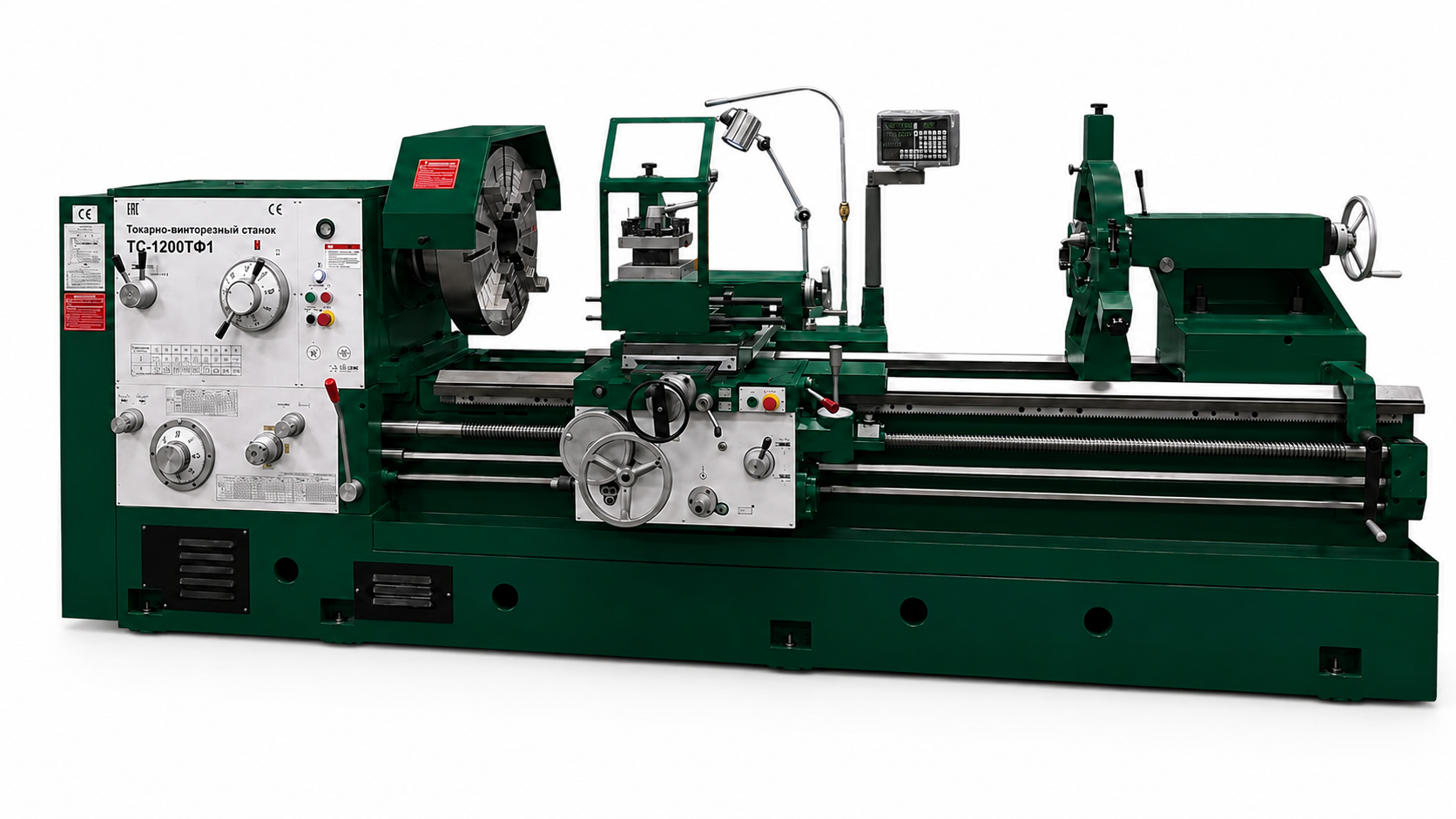

Токарный винторезный станок с УЦИ ТС-1200ТФ1 исп. №5
Характеристики
Мощность мотора:
15 кВт
Ø над станиной:
1200 мм
РМЦ:
5000 мм
Отверстие шпинделя:
105 мм (130 опция)
Преимущества
🢒 Фрикционная муфта главного привода
🢒 Вес обрабатываемого изделия до 3500 тонн
🢒 Авто подача салазок резцедержателя
🢒 Электрокомпоненты - Siemens
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-1200ТФ1 исп. №5:
- Токарный винторезный станок тяжелой серии ТС-1200ТФ1 исп. №5 обладает повышенным ресурсом прочности, что относит его к станкам промышленной группы.
- Станок оснащен двигателем мощностью 15 кВт.
- Современный аналог 1А660, 1660, РТ817.
- Фрикционная муфта главного привода токарного станка ТС-1200ТФ1 исп. №5 плавно переключает вращение шпинделя на прямое или обратное без остановки электродвигателя.
- Массивная станина выполнена из высококачественного чугуна.
- Шестерни в шпиндельной бабке прошли термообработку и отшлифованы.
- Шестерни в коробке подач прошли термообработку и притирку электрокорундом.
- Широкая 600 мм станина позволяет производить стабильно точную обработку материала.
- Для быстрой остановки рабочего процесса станок оснащен системой ножного тормоза.
- На станке установлен 4-х позиционный резцедержатель.
- Станок оснащен системой цифровой индикации по двум осям.
- Автоматическая подача салазок резцедержателя.
- Станок оснащен функцией быстрой подачи суппорта, мощность мотора быстрой подачи – 1,1 кВт.
- Массивная задняя бабка с отверстием 120 мм.
- Пиноль задней бабки регулируется маховиком для более точного позиционирования.
- В стандартной комплектации станок оснащён высококачественными токарными патронами.
- Конусная линейка входит в стандартную комплектацию станка.
- Заводская гарантия на станок ТС-1200ТФ1 исп. №5 составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, одно из лучших предложений на рынке станочного оборудования в России.
Напряжение в сети, В
380
Мощность главного двигателя, кВт
15
Мощность насоса СОЖ, кВт
0,09
Подача жидкости СОЖ, л/мин
25
Мощность мотора ускоренной подачи, кВт
1,1
Расстояние между центрами, мм
5000
Макс. вес детали в центрах (с люнетом), кг
до 4000
Макс. обработка над станиной, мм
1200
Макс. обработка над суппортом, мм
880
Макс. обработка в ГАП, мм
1400
Высота центров, мм
600
Длина выемки ГАП, мм
230
Ширина по станине, мм
600
Обороты шпинделя, об/мин
5,5 - 730
Количество ступеней вращеня шпинделя
18
Обороты шпинделя (обратное), об/мин
10 - 730
Количество ступеней обратного вращения шпинделя
6
Конусность отверстия шпинделя
ф120 мм конус 1:20
Конусность втулки шпинделя
МТ6
Поверхность шпинделя
D-11
Сквозное отверстие в шпинделе, мм
105 (опция 130 мм)
Ход верхней каретки суппорта, мм
170
Авто подача верхней каретки суппорта, мм/об
0,019 - 4,46
Ход поперечной каретки суппорта, мм
500
Пределы шага нарезаемых метрических резьб, мм (52 вида)
1 - 240
Пределы шага нарезаемых дюймовых резьб, дюйм (26 вида)
1 - 14
Пределы шага нарезаемых модульных резьб, мм (53 вида)
0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 вида)
1 - 28
Диапазон продольных подач (64 шага), мм/об
0,1 - 24,3
Диапазон поперечных подач (64 шага), мм/об
0,05 - 12,15
Ускоренная продольная подач, мм/мин
4000
Ускоренная поперечная подач, мм/мин
2000
Диаметр ходового винта, мм
48
Резьба ходового винта, мм
12
Макс. размер режущего инструмента, мм
32х32
Вращение резцедержателя
±90°
Конус пиноли задней бабки
МК6
Диаметр пиноли задней бабки, мм
120
Ход пиноли задней бабки, мм
240
Поперечное смещение задней бабки, мм
±10
Класс точности
Н
Габариты станка (ДхШхВ), мм
7600х1170х1700
Масса станка, кг
10500
Комплект поставки:
- Устройство цифровой индикации – 2-е оси.
- 3-х кулачковый патрон – 500 мм
- 4-х кулачковый патрон – 800 мм
- Планшайба - 1000 мм
- Не вращающийся центр – 2 шт.
- Вращающийся центр для задней бабки.
- Подвижный люнет 20 – 135 мм.
- Неподвижный люнет 100 – 300 мм.
- Конусная линейка.
- Резцедержатель с защитным экраном.
- Защитный экран патрона (слайдер).
- Выравнивающие башмаки.
- Инструмент для обслуживания станка.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Резцедержатель быстросменный
- Отверстие шпинделя – 130 мм
- Шлифовочный узел.
- Стандарт шпинделя DIN.
- Двойной суппорт.
- Набор виброопор ОВ-31М.
