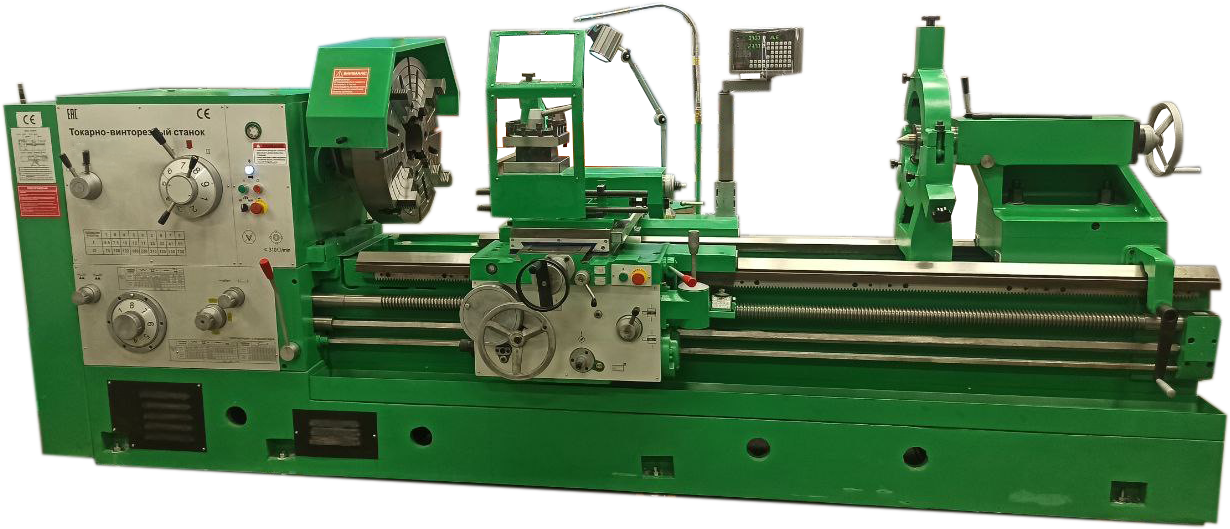

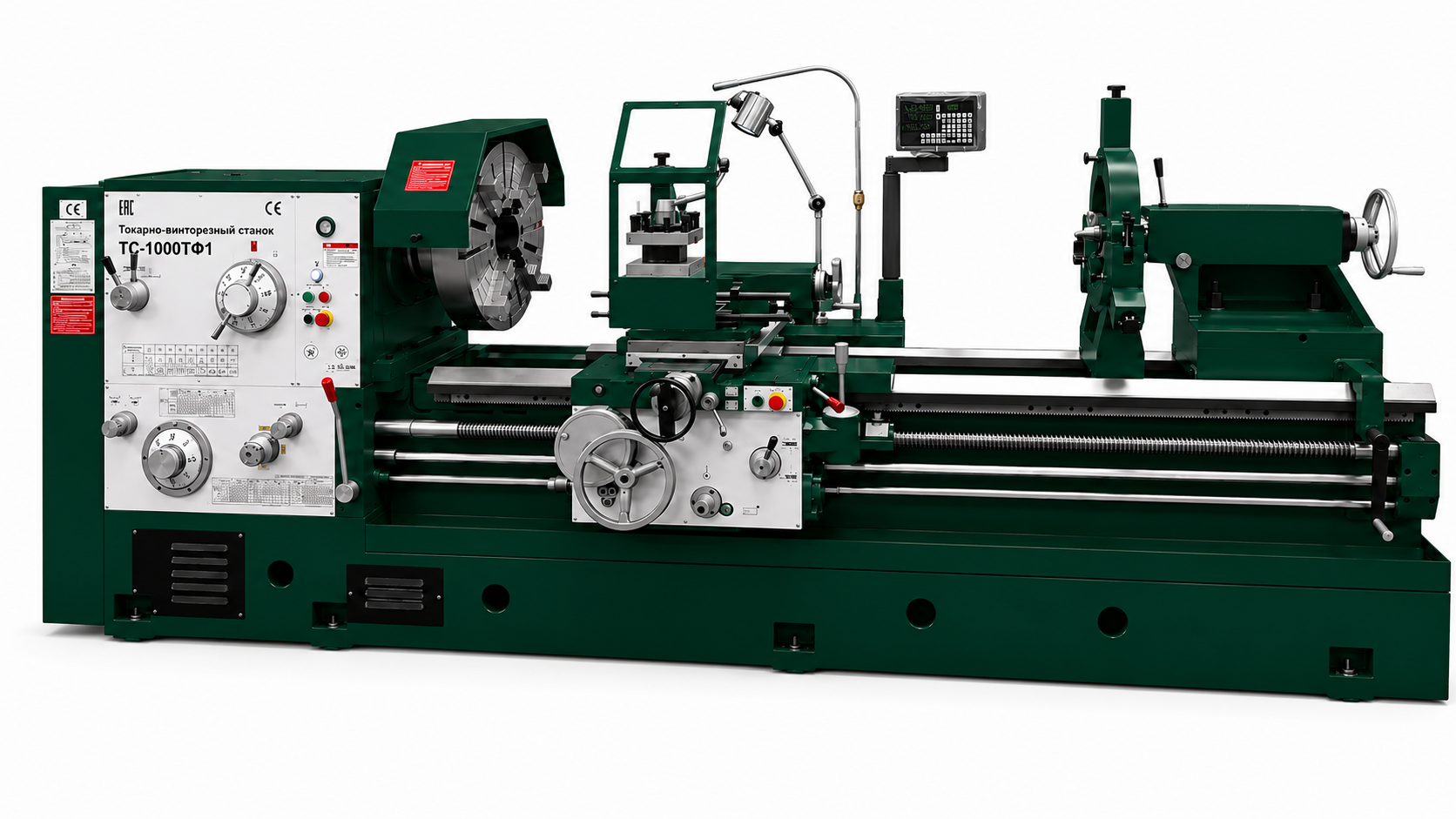

Токарно-винторезный станок с УЦИ ТС-1000ТФ1
Характеристики
Цвет
—
Фиолетовый
Современный аналог 1М65, 1Н65, ДИП 500
Мощность - 22 кВт, Ø над станиной - 1000 мм, РМЦ - 1500 - 8 000 мм, отверстие шпинделя - 160 мм, обороты шпинделя - 3,15 - 315 об/мин, Конус шпинделя - 140, ускоренная подача - Z / X.
Все описание
Мощность - 22 кВт, Ø над станиной - 1000 мм, РМЦ - 1500 - 8 000 мм, отверстие шпинделя - 160 мм, обороты шпинделя - 3,15 - 315 об/мин, Конус шпинделя - 140, ускоренная подача - Z / X.
Современный аналог 1М65, 1Н65, ДИП 500
Мощность - 22 кВт, Ø над станиной - 1000 мм, РМЦ - 1500 - 8 000 мм, отверстие шпинделя - 160 мм, обороты шпинделя - 3,15 - 315 об/мин, Конус шпинделя - 140, ускоренная подача - Z / X.
Смотреть видео о станке "Тайфун" ТС-1000ТФ1
- Оборудование с максимальным уровнем производительности предназначено для осуществления обработки с стабильной точностью крупногабаритных изделий, таких как:
- Основным назначением данной модели является осуществление черновых или получистовых операций при обработке заготовок крупных размеров из металлов различного вида – стальных и чугунных, цветных и сплавов, которые применяются при изготовлении деталей в машиностроении, авто- и аэрокосмической промышленности.
- При обработке обеспечиваются следующие возможности:шпиндель имеет проходное отверстие диаметром в Ø145 мм;позволяет осуществлять нарезание резьб, как метрических, так и питчевых четырех основных типов;допускается обработка изделий с максимальной массой в 8000 кг, опционально можно увеличить максимальную массу 10 000 кг.
- При изготовлении установленного на станке шпинделя была применена легированная сталь особой прочности. Его установка осуществлена на роликовые подшипники прецизионного типа, предусматривающие возможность регулировки, производства японской компании NSK.
- Прочность основания – станины обеспечена не только характеристиками и высоким качеством материала изготовления, но и сложной формой самой конструкции, в которой предусмотрено большое количество упрочняющих ребер жесткости. Ее ширина равна 780 мм.
- Направляющие элементы выполнены в форме призмы и прошли упрочняющую закалку при обработке при показатели твердости от HRC 48-56 и выше. Глубина слоя закалки – от 2 мм.
- В конструкции станины предусмотрено наличие выемки, позволяющей осуществлять обработку заготовок больших диаметров, но небольшой длины.
- Предусмотрено наличие независимого насоса, осуществляющего требуемую принудительную циркуляцию смазки, направляемого к передней бабке и к подающей коробке.
- При обработке направляющих, использовано инновационное покрытие Turcite-B, обеспечивающее минимизацию эффекта трения, что влияет на длительность эксплуатации направляющих, сохранение их высокой точности. Это обеспечивает максимальную точность перемещения суппорта.
- Установленный на станке шпиндель прошел наладку на специально подготовленном стенде, с помощью которого была обеспечена требуемая балансировка механизма, его оптимальные динамические показатели.
- Качество обработки и эффективность обеспечивается мощной силовой установкой в 22 кВт.
- Конструкцией предусмотрено применение фрикционной двухходовой муфты гидравлического типа, обеспечивающая вращение шпинделя и реверсную функцию.
- На шпинделе применен высокоэффективный тормоз гидравлического типа.
- Шестеренчатые передачи в коробке подач и на передней бабке станка оснащены шестернями, прошедшими технологический процесс закалки и шлифование соответствующей степени точности и показателе шероховатости Ra, которые гарантируют невозможность деформации элементов при возникновении максимальных рабочих нагрузок и повышениях температуры.
- Станок в стандартной комплектации оснащен конусной линейкой.
- Осуществлено решение задачи по увеличению скорости быстрого хода суппорта. Его привод позволяет обеспечить продольные перемещения со скоростью в 1200 мм/мин, поперечные – 1800 мм/мин.
- Улучшены показатели обработки с помощью серел и разверток, расширены допустимые возможности, благодаря применению задней бабки, имеющей ход в 300 мм и пиноль в 160 мм диаметром.
- Направляющие, по которым совершаются перемещения и, преобразующие вращательное движение в поступательное ходовые винты станка обеспечиваются смазкой в автоматической режиме.
- Станок имеет повышенную степень защиты цепи подач от перегрузок, благодаря применению перегрузочной муфты, которая обеспечивает и эффективную работу по упорам.
- Предусмотрена система подачи смазочно-охлаждающей жидкости непосредственно в зону реза.
- Заводская гарантия на станок «Тайфун» ТС-1000ТФ1 составляет 24 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- Четырех-кулачковый патрон 1000 мм.
- Вращающийся центр.
- Не вращающийся центр.
- Неподвижный люнет Ø50-470 мм.
- Подвижный люнет Ø50-220 мм.
- Система подачи СОЖ.
- Станочный светильник.
- Резцедержатель с защитным экраном (большой размер, с окном).
- Инструмент для обслуживания станка.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- 3-х кулачковый патрон 1200 мм.
- Люнет открытого типа 300 – 580 мм.
- УЦИ по 2-м осям.
- УЦИ по 3-м осям.
- Мотор - 30 кВт.
- Двойной суппорт.
- Моторизированная задняя бабка.
- Шлифовальное устройство.
- Вес детали в центрах 10 тон.
- Стандарт шпинделя DIN.
- Мотор шпинделя Siemens.
- Система смазки Bijur Delimon (США).
Мощность главного двигателя, кВт
22 (30 – опция)
Мощность мотора подачи, кВт
1,5
Мощность насоса СОЖ, Вт
150
Напряжение в сети, В
380
Расстояние между центрами, мм
1500 – 8000
Макс. вес детали в центрах, Т
8 (10 – опция)
Макс. обработка над станиной, мм
1000
Макс. обработка над суппортом, мм
620
Макс. обработка в ГАП, мм
1200 (длина ГАП - 250 мм)
Ширина по станине, мм
780
Обороты шпинделя (вперёд), об/мин
3,15 - 315
Количество ступеней (вперед), шт
21
Обороты шпинделя (назад), об/мин
2,5 - 250
Количество ступеней (вперед), шт
12
Продольная подача, мм/об
0,1 – 12
Кол-во продольных подач, шт
56
Поперечная подача, мм/об
0,05 – 6 56
Кол-во поперечных подач, шт
56
Конус шпинделя
Metric 140
Сквозное отверстие в шпинделе, мм
160
Ускоренная продольная подача, мм/мин
650
Ускоренная поперечная подача, мм/мин
1200
Пределы шага нарезаемых метрических резьб, мм (44 шага)
1800
Пределы шага нарезаемых дюймовых резьб, TPI (31 вида)
1 - 120
Пределы шага нарезаемых модульных резьб (45 шагов)
1/4 - 28
Пределы шага нарезаемых диаметральной резьб (38 шагов)
0,5 - 60
Макс. размер режущего инструмента, мм
½ - 56
Конус пиноли задней бабки
55х55
Диаметр пиноли задней бабки, мм
MT 6
Ход пиноли задней бабки, мм
160 (260 для грузоподъемности 10т
Класс точности
300
Габариты станка, мм (РМЦ: 3000 мм)
Н
Вес станка, кг (РМЦ: 3000 мм)
5700х1900х2400
