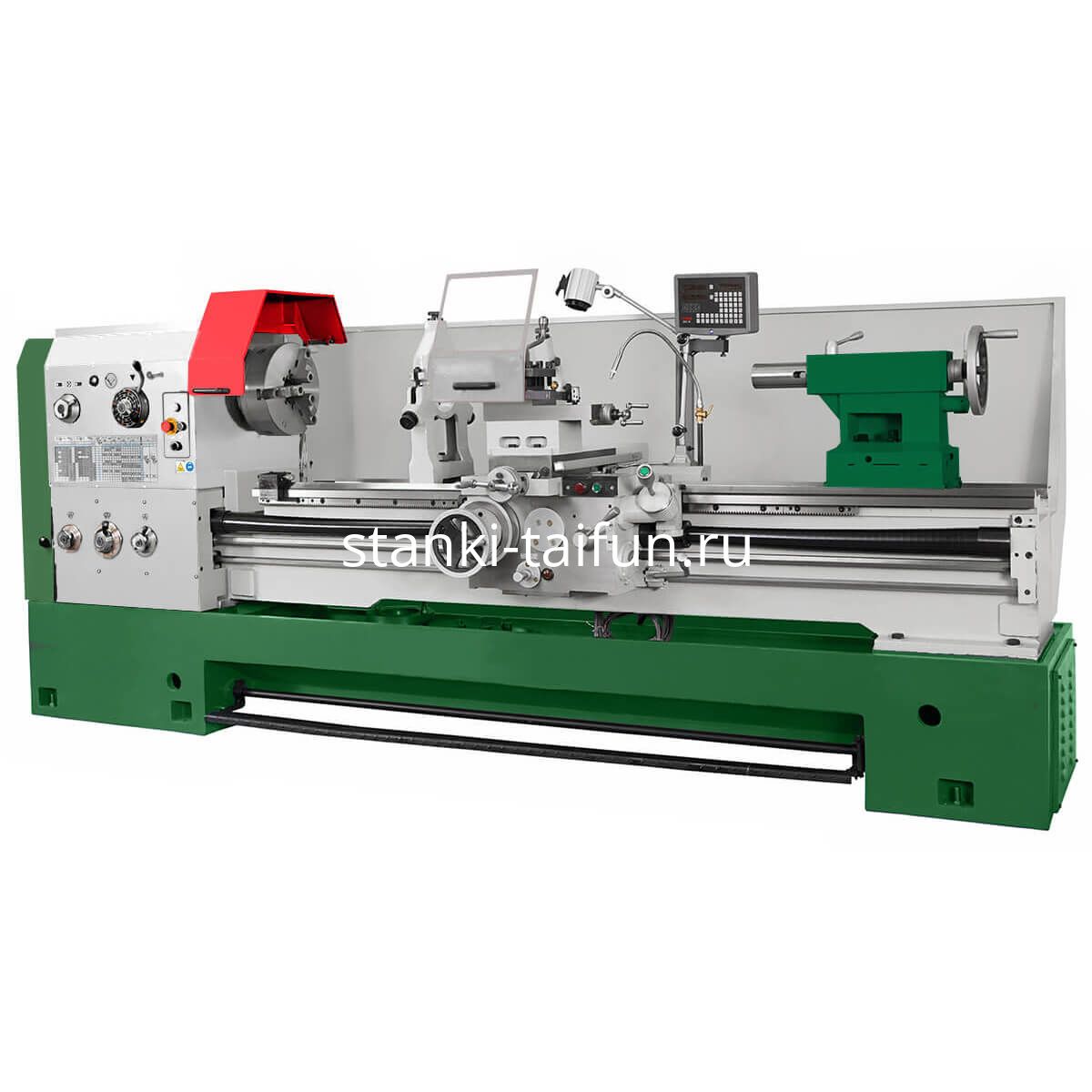

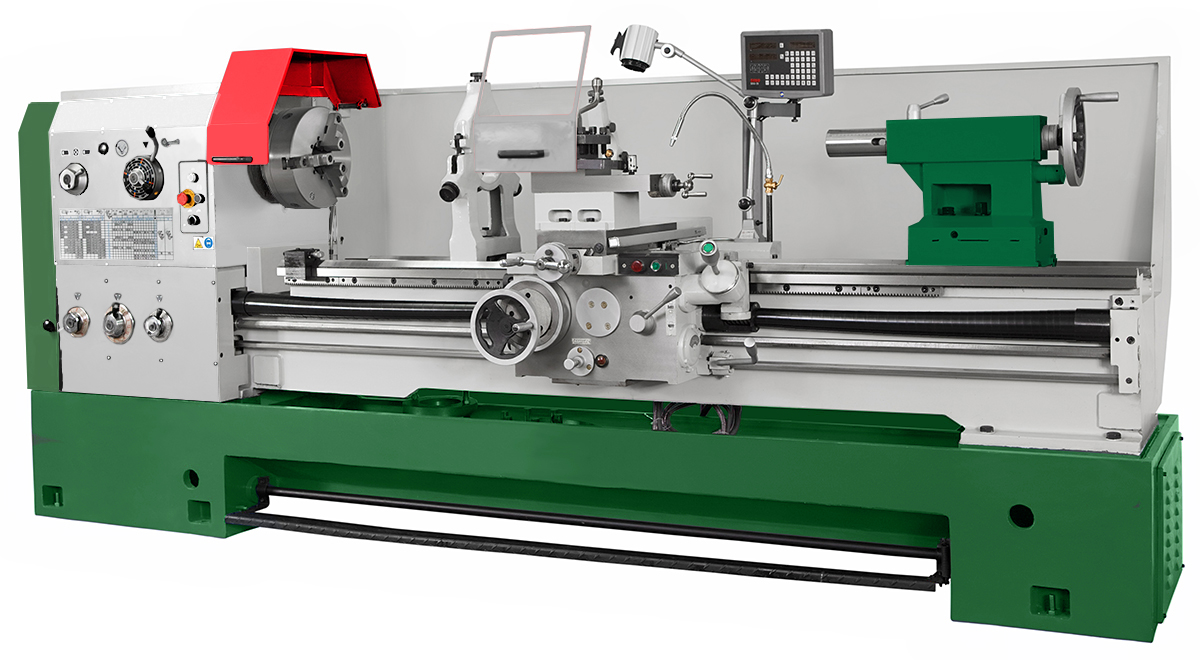

Токарный винторезный станок с УЦИ ТС-660Ф1 исп. №2
Характеристики
Мощность мотора:
9 кВт
Ø над станиной:
660 мм
РМЦ:
1500 мм
Отверстие шпинделя:
82 / 105 мм
Преимущества
🢒 Мощный главный мотор шпинделя
🢒 Максимальная комплектация поставки
🢒 Электрокомпоненты - Siemens
🢒 Фрикционная муфта главного привода
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-660Ф1 исп. №2:
ТС-660Ф1 исп. №2 — токарно-винторезный станок с УЦИ промышленной группы
Надёжный станок с повышенным ресурсом прочности для обработки тел вращения. Предназначен для обтачивания цилиндрических, конических и фасонных поверхностей, подрезки торцов, отрезки, растачивания, сверления, развёртывания, нарезания резьбы и других токарных операций.
Выгода для клиента
- Получаете промышленную надёжность — массивная чугунная станина шириной 405 мм и усиленная конструкция рассчитаны на интенсивную работу.
- Экономите время — фрикционная муфта переключает направление вращения без остановки двигателя, есть ускоренная подача и ножной тормоз.
- Работаете точнее и удобнее — УЦИ по двум осям, маховики с чёткой шкалой и конусная линейка уже в комплекте.
- Начинаете производство сразу — в поставке патроны, люнеты, планшайба, резцедержатель и система СОЖ.
- Покупаете на выгодных условиях — доступна рассрочка без переплаты и лизинг на выгодных условиях. Станок начинает работать на вас, а платежи распределяются удобно.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Макс. диаметр над станиной | 660 мм |
| Над суппортом | 420 мм |
| В выемке (ГАП) | 870 мм |
| Расстояние между центрами | 1500 мм |
| Отверстие шпинделя | 82 мм (опция 105 мм) |
| Мощность главного двигателя | 9 кВт |
| Частота вращения шпинделя | 9 – 1600 об/мин (24 ступени) |
| Ширина станины | 405 мм |
Отрасли применения
- Машиностроение и металлообработка
- Производство и ремонт валов, втулок, фланцев
- Инструментальные и ремонтные участки
- Мелко- и среднесерийное производство деталей вращения
- Предприятия, которым нужен надёжный токарный станок промышленного класса
Примеры деталей и операций
- Валы и оси (в том числе ступенчатые)
- Втулки, фланцы и диски
- Детали с наружной и внутренней резьбой
- Конические поверхности
- Обтачивание, подрезание, растачивание, сверление, развёртывание
- Накатка рифлений и притирка
Преимущества перед типичными аналогами
В отличие от многих станков схожего класса, ТС-660Ф1 исп. №2 уже в базовой комплектации оснащён:
- УЦИ по двум осям
- Фрикционной муфтой главного привода
- Ускоренной подачей суппорта
- Ножным тормозом
- Конусной линейкой
- Полным набором оснастки (патроны, люнеты, планшайба)
- Электроникой Siemens
Широкая станина 405 мм и возможность точения стали с глубиной до 5 мм за один проход обеспечивают стабильную работу при серьёзных нагрузках. Вы получаете готовый к интенсивной эксплуатации станок без необходимости сразу докупать ключевые системы и оснастку.
Гарантия: 18 месяцев (при ПНР — 24 месяца). Склад запчастей и сервис в России.
ТС-660Ф1 исп. №2 — практичный и надёжный выбор для предприятий, которым нужен промышленный токарный станок с хорошей комплектацией и удобством работы.
Оставьте заявку — рассчитаем комплектацию, подберём удобный вариант оплаты (рассрочка без переплаты или лизинг) и ответим на все вопросы. Свяжитесь с нами сегодня!
Опция сквозное отверстие шпинделя 105 мм:
| Изменения технических характеристик при заказе ТС-660Ф1 с отверстием шпинделя 105 мм | |
| Диаметр сквозного отверстия в шпинделе, мм | 105 |
| Частота вращения шпинделя, об/мин | 36 - 1600 |
| Пределы шага нарезаемых метрических резьб (22 шага), мм | 1 – 14 |
| Пределы шага нарезаемых дюймовых резьб (26 шагов) | 28 – 2 T.P. I |
|
Пределы шага нарезаемых трапецеидальных резьб (24 шага) |
56 – 4 D.P |
| Пределы шага нарезаемых модульных резьб (18 шагов) |
0.5 - 7 |
Мощность главного двигателя, кВт
9
Мощность насоса СОЖ, Вт
90
Напряжение сети, В
380
Высота центров, мм
330
Расстояние между центрами, мм
1500
Макс. обработка над станиной, мм
660
Макс. обработка над суппортом, мм
420
Макс. обработка в ГАП, мм
870
Длина выемки ГАП, мм
230
Ширина по станине, мм
405
Обороты шпинделя, об/мин
9 - 1600
Количество ступеней, шт
24
Продольная подача, мм/об
0,063 – 2,52
Кол-во продольных подач, шт
65
Поперечная подача, мм/об
0,027 – 1,07
Кол-во поперечных подач, шт
65
Конусность отверстия шпинделя
Ф113 (1:20)
Поверхность шпинделя
D1-8
Сквозное отверстие в шпинделе, мм
Ø82 (опция - 105 мм)
Ход верхней каретки суппорта, мм
145
Ход поперечной каретки суппорта, мм
360
Пределы шага нарезаемых метрических резьб (48 шагов), мм
1 - 224
Пределы шага нарезаемых дюймовых резьб (46 шагов)
72 - 1/8 ниток на дюйм
Пределы шага нарезаемых трапецеидальных резьб (45 шагов)
56 - 1/4
Пределы шага нарезаемых модульных резьб (42 шага)
0,5 – 112
Резьба ходового винта
Ф40 мм х 12 мм
Макс. размер режущего инструмента, мм
25х25 (опция – 32х32)
Конус пиноли задней бабки
МК5
Поперечное движение задней бабки, мм
±13
Диаметр пиноли задней бабки, мм
75
Ход пиноли задней бабки, мм
150
Уровень шума, дБ
94
Класс точности
Н
Габариты (ДхШхВ), мм
3300х1150х2200
Масса станка, кг
3350
Комплектация поставки:
- Трех-кулачковый патрон Ф320 мм.
- Четырех-кулачковый патрон Ф400 мм.
- Вращающийся центр.
- Не вращающийся центр.
- 4-х позиционный резцедержатель.
- Неподвижный люнет 30 – 160 мм.
- Неподвижный люнет 100 – 200 мм.
- Подвижный люнет 20 – 100 мм.
- Планшайба Ф435 мм.
- Рабочее освещение станка.
- Система подачи СОЖ.
- УЦИ по двум осям.
- Конусная линейка.
- Резьбоуказатель.
- Защита экран патрона.
- Резцедержатель с защитным экраном.
- Инструкция по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Кулачки обратные к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Кулачки прямые к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Комплект приводных ремней (4 шт.)
- NSK подшипники шпинделя (производство Япония)
