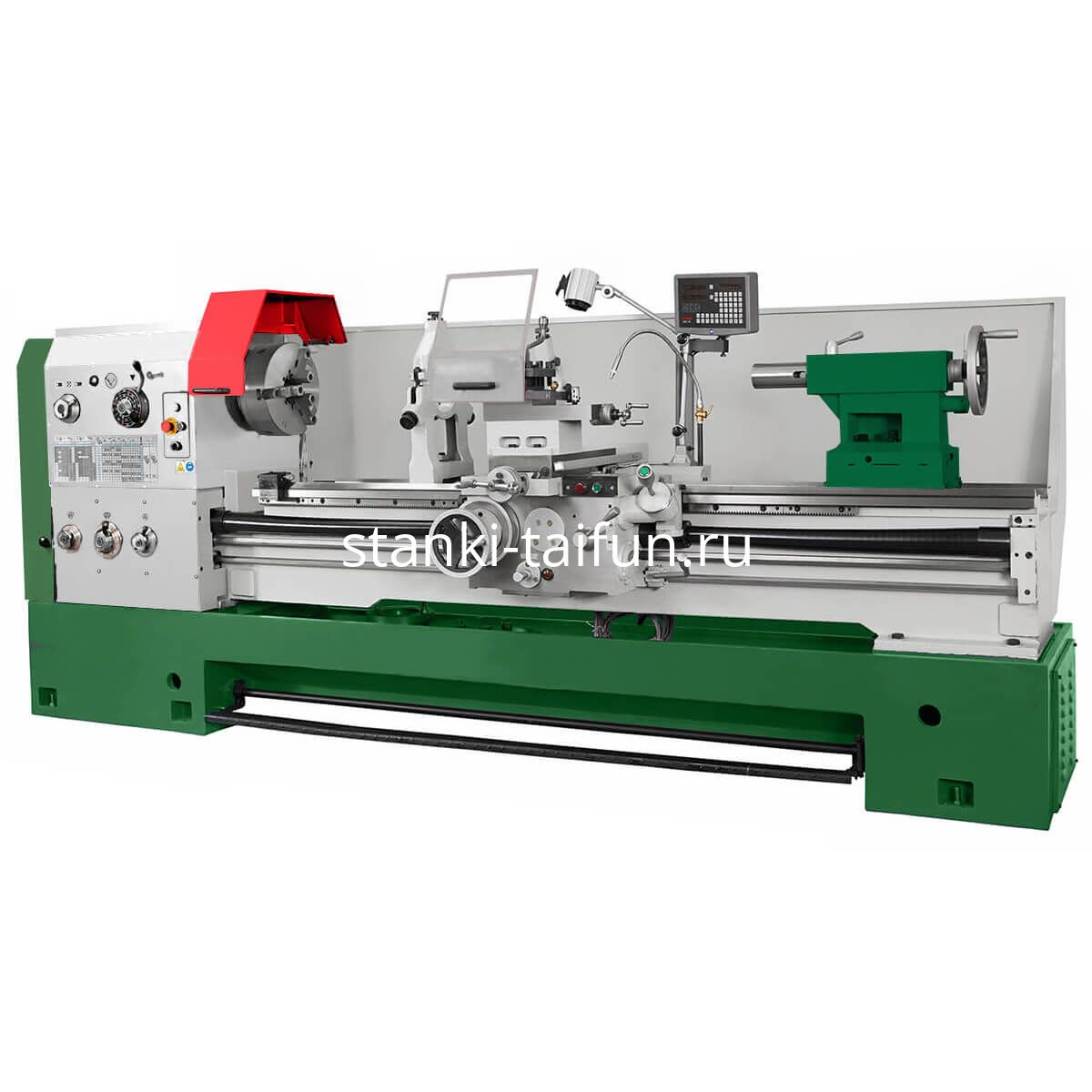

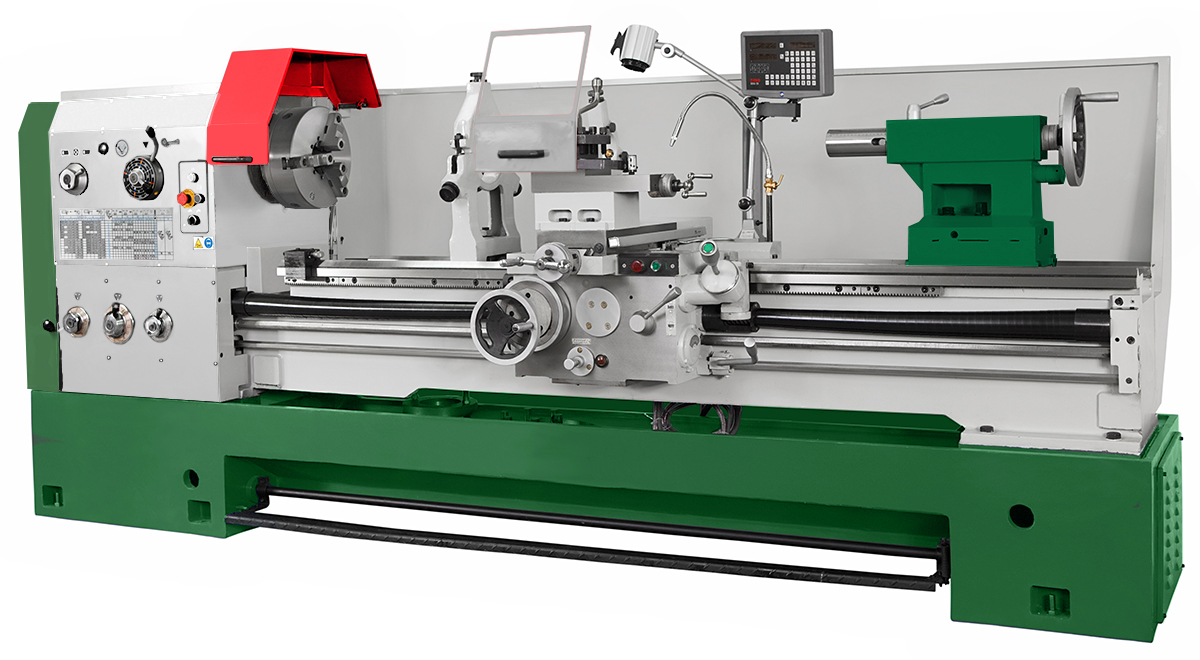

Токарный винторезный станок с УЦИ ТС-800Ф1 исп. №4
Характеристики
Мощность мотора:
9 кВт
Ø над станиной:
800 мм
РМЦ:
3000 мм
Отверстие шпинделя:
105 мм
Преимущества
🢒 Мощный главный мотор шпинделя
🢒 Максимальная комплектация поставки
🢒 Электрокомпоненты - Siemens
🢒 Фрикционная муфта главного привода
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-800Ф1 исп. №4:
- Токарный винторезный станок с УЦИ ТС-800Ф1 исп. №4 обладает повышенным ресурсом прочности, что относит его к станкам промышленной группы. Станок предназначен для обработки заготовок из металлов и др. материалов в виде тел вращения. На станке производят обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.
- Современный аналог 16К40, ДИП 400.
- Станок оснащен двигателем мощностью 9 кВт.
- Фрикционная муфта главного привода токарного станка ТС-800Ф1 исп. №4 плавно переключает вращение шпинделя на прямое или обратное без остановки электродвигателя.
- Массивная станина выполнена из высококачественного чугуна.
- Широкая 405 мм. станина позволяет производить стабильно точную обработку материала.
- Для быстрой остановки рабочего процесса станок оснащен системой ножного тормоза.
- На станке установлен 4-х позиционный резцедержатель.
- Станок оснащен системой цифровой индикации по двум осям.
- Станок оснащен функцией быстрой подачи суппорта.
- Задняя бабка, регулируемая в диапазоне ± 13 миллиметров для точения конусов.
- Пиноль задней бабки регулируется маховиком для более точного позиционирования.
- Испытания станка показали, что он способен выполнять точение в стали проходным резцом с глубиной его установки до 5 мм за один проход.
- Маховик регулировки верхней подачи суппорта с точности масштабирования 0,02 мм.
- Маховик регулировки поперечной подачи суппорта с точности масштабирования 0,04 мм.
- Цельнолитое основание станка (подставка) из высококачественного чугуна.
- В стандартной комплектации станок оснащён высококачественными токарными патронами.
- Конусная линейка входит в стандартную комплектацию станка.
- Заводская гарантия на станок ТС-800Ф1 исп. №4 составляет 18 месяцев, гарантия при ПНР 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Мощность главного двигателя, кВт
9
Мощность насоса СОЖ, Вт
90
Напряжение сети, В
380
Высота центров, мм
400
Расстояние между центрами, мм
3000
Макс. обработка над станиной, мм
800
Макс. обработка над суппортом, мм
560
Макс. обработка в ГАП, мм
1010
Длина выемки ГАП, мм
230
Ширина по станине, мм
405
Обороты шпинделя, об/мин
36 - 1600
Количество ступеней вращения шпинделя
12
Продольная подача, мм/об
0,063 – 2,52
Кол-во продольных подач, шт
65
Поперечная подача, мм/об
0,027 – 1,07
Кол-во поперечных подач, шт
65
Конусность отверстия шпинделя
Ф113 (1:20)
Поверхность шпинделя
D8
Сквозное отверстие в шпинделе, мм
105
Ход верхней каретки суппорта, мм
145
Ход поперечной каретки суппорта, мм
360
Пределы шага нарезаемых метрических резьб, мм (22 вида)
1 – 14
Пределы шага нарезаемых дюймовых резьб, TPI (26 вида)
2 - 28
Пределы шага нарезаемых модульных резьб, мм (18 вида)
0,5 - 7
Пределы шага нарезаемых питчевых резьб, D.P (24 вида)
56 - 4
Резьба ходового винта
Ф40 мм х 12 мм
Макс. размер режущего инструмента, мм
25х25
Конус пиноли задней бабки
МК5
Поперечное движение задней бабки, мм
±13
Диаметр пиноли задней бабки, мм
75
Ход пиноли задней бабки, мм
150
Уровень шума, дБ
94
Класс точности
Н
Габариты (ДхШхВ), мм
4700х1150х2200
Масса станка, кг
3850
Комплектация поставки:
- Трех-кулачковый патрон Ф320 мм.
- Четырех-кулачковый патрон Ф400 мм.
- Вращающийся центр.
- Не вращающийся центр.
- 4-х позиционный резцедержатель.
- Неподвижный люнет 30 – 160 мм.
- Неподвижный люнет 100 – 200 мм.
- Подвижный люнет 20 – 100 мм.
- Планшайба Ф435 мм.
- Рабочее освещение станка.
- Система подачи СОЖ.
- УЦИ по двум осям.
- Конусная линейка.
- Резьбоуказатель.
- Защита экран патрона.
- Резцедержатель с защитным экраном.
- Инструкция по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Кулачки обратные к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Кулачки прямые к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Комплект приводных ремней (4 шт.)
- NSK подшипники шпинделя (производство Япония)
