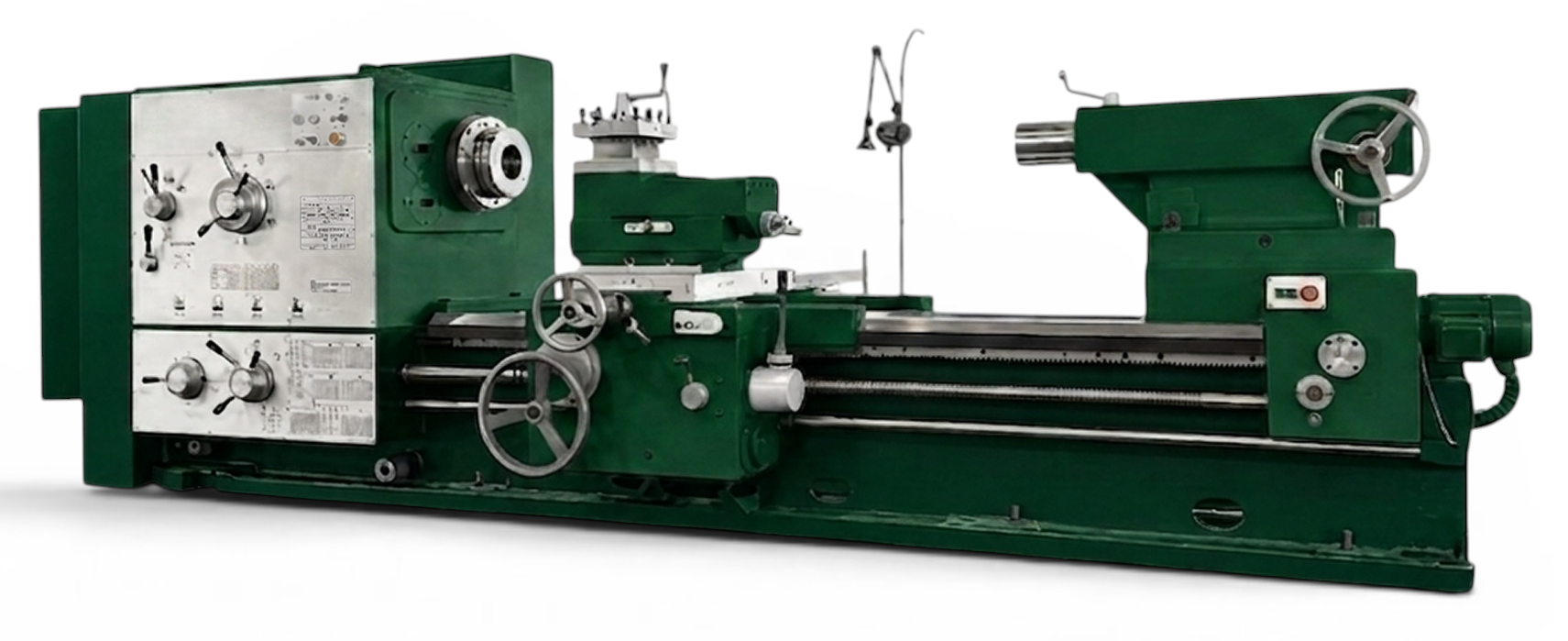

Токарный винторезный станок с УЦИ ТС-1400ТФ1 исп. №2
Преимущества станка ТС-1400ТФ1 исп. №2:
ТС-1400ТФ1 исп. №2 — токарно-винторезный станок с УЦИ тяжёлой серии
Станок промышленной группы для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов. Современный аналог тяжёлого токарного станка РТ817.
Оборудование выполняет обтачивание, подрезку, растачивание, сверление, развёртывание и нарезание резьбы на деталях большого диаметра и массы. Модель рассчитана на предприятия, которым нужна стабильная работа с крупногабаритными изделиями при интенсивной нагрузке.
Выгода для клиента
- Обработка деталей диаметром над станиной до 1400 мм и массой до 8000 кг.
- Высокая жёсткость за счёт станины с шириной направляющих 780 мм с рёбрами жёсткости и закалённых направляющих.
- Сокращение вспомогательного времени: гидравлическая фрикционная муфта, гидравлический тормоз шпинделя, ускоренные подачи.
- Стабильная точность перемещений благодаря автоматической смазке и прецизионным подшипникам NSK.
- Базовая комплектация снижает дополнительные затраты на оснащение.
- Финансирование: рассрочка без переплаты и лизинг на выгодных условиях.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Макс. диаметр над станиной | 1400 мм |
| Над суппортом | 1000 мм |
| В выемке (ГАП, опция) | 1700 мм |
| Расстояние между центрами | 3000 мм |
| Макс. вес детали в центрах | 8000 кг |
| Отверстие шпинделя | 130 мм (опция 145 мм) |
| Мощность главного двигателя | 30 кВт |
| Частота вращения шпинделя | 3,15–315 об/мин (21 ступень) |
| Ширина станины | 780 мм |
| Ускоренная продольная подача | 3400 мм/мин |
| Пиноль задней бабки | Ø160 мм, ход 300 мм |
Отрасли применения
- Машиностроение
- Автомобильная промышленность
- Аэрокосмическая промышленность
- Производство и ремонт крупных валов, осей и корпусных деталей
- Предприятия, работающие с тяжёлыми заготовками из стали, чугуна и цветных сплавов
Примеры деталей
- Крупные валы и оси
- Тяжёлые втулки, фланцы и диски
- Детали с наружной и внутренней обработкой
- Заготовки, требующие чернового и получистового точения
- Изделия из стали, чугуна, цветных металлов и сплавов
Преимущества перед типичными аналогами
Модель является современным аналогом РТ817. В отличие от многих устаревших тяжёлых станков, ТС-1400ТФ1 исп. №2 уже в базе оснащён:
- УЦИ по трём осям;
- шпинделем из легированной стали на прецизионных регулируемых подшипниках NSK;
- гидравлической фрикционной муфтой и гидравлическим тормозом;
- автоматической смазкой направляющих и ходовых винтов;
- мощным двигателем 30 кВт;
- широкими направляющими станины 780 мм с рёбрами жёсткости и закалёнными направляющими (HRC 48–56).
Эти решения повышают жёсткость, снижают износ и ускоряют ввод станка в эксплуатацию без необходимости сразу докупать ключевые системы.
Гарантия: 18 месяцев, при проведении пусконаладочных работ — 24 месяца.
ТС-1400ТФ1 исп. №2 — практичное решение для предприятий, которым нужен тяжёлый токарный станок для крупных деталей увеличенного диаметра.
Оставьте заявку — подготовим коммерческое предложение, подберём удобный вариант оплаты (рассрочка без переплаты или лизинг) и ответим на все вопросы.
Комплектация поставки:
- 4-х кулачковый патрон 1000 мм.
- УЦИ по 3-м осям.
- Упорные центра.
- Вращающийся центр.
- Неподвижный люнет Ø50-470 мм.
- Подвижный люнет Ø50-220 мм
- Система подачи СОЖ.
- Станочный светильник.
- Резцедержатель с защитным экраном (большой размер, с окном).
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- 3-х кулачковый патрон 1000 мм.
- Выемка ГАП - 1500 мм.
- Люнет открытого типа 300 – 580 мм.
- Люнет открытого типа 380 – 800 мм.
- Двойной суппорт.
- Конусная линейка.
- Отверстие шпинделя 145 мм.
- Шлифовальное устройство.
- Задняя бабка с приводом.
- Вес детали в центрах 10 тон.
- Мотор шпинделя Siemens / система смазки Bijur Delimon (США).
