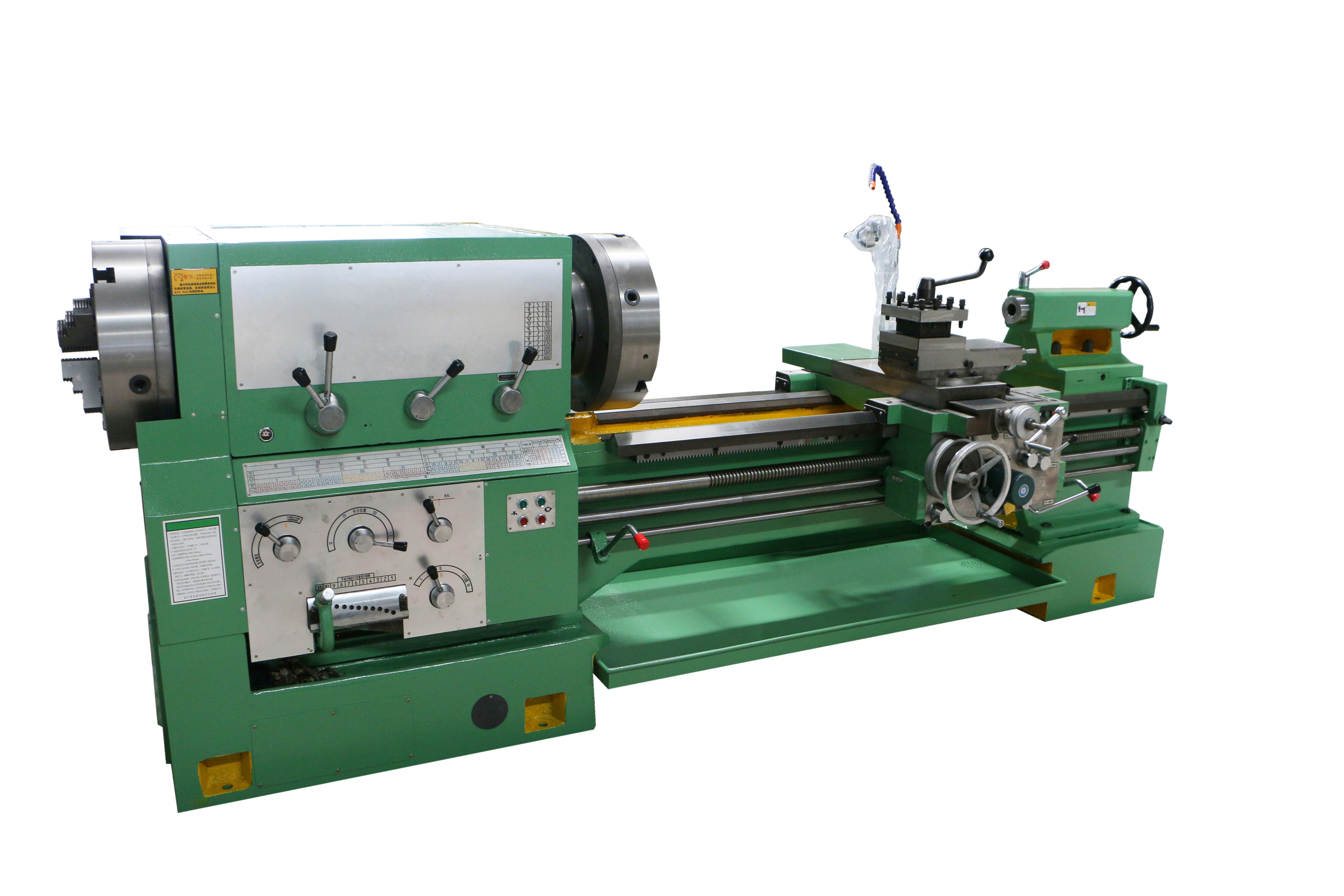

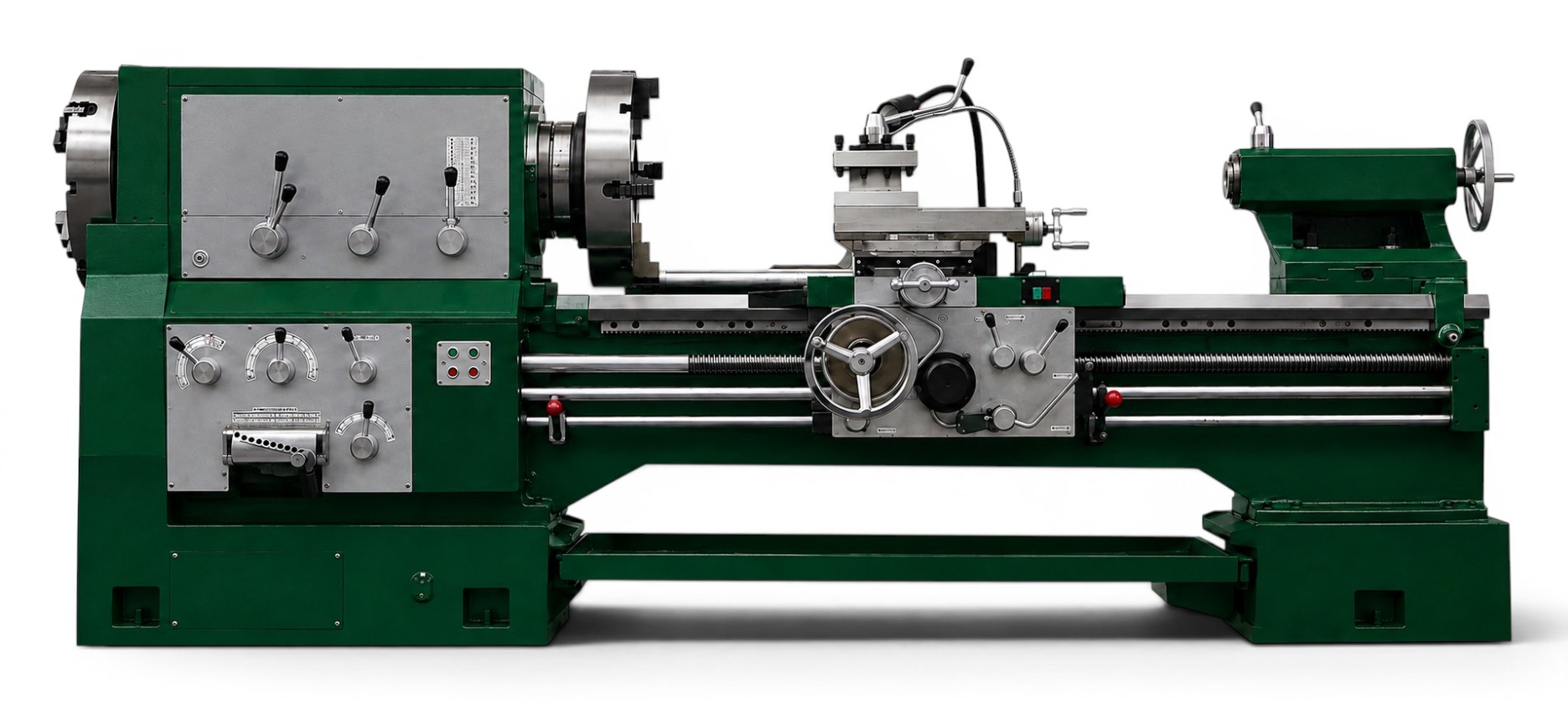

Токарный трубонарезной станок с УЦИ ТТС-135Ф1
Преимущества станка ТТС-135Ф1:
ТТС-135Ф1 — токарный трубонарезной станок с УЦИ
За годы работы с трубонарезными и токарными станками мы видел, как часто обычные токарные машины не справляются с трубами: маленькое отверстие шпинделя, неудобная настройка резьбы, слабая жёсткость. ТТС-135Ф1 закрывает именно эти задачи. Станок рассчитан на обработку труб диаметром от 30 до 126 мм и цилиндрических деталей, включая нарезание внутренних и наружных резьб в мелкосерийном и потоковом производстве.
Отверстие шпинделя 135 мм, закалённые направляющие шириной 550 мм и шпиндель из высокопрочной легированной стали дают уверенную работу с трубами без лишних переустановов. На панели управления быстро переключаются режимы нарезания резьбы — это экономит время наладчика.
Основные технические характеристики
- Отверстие шпинделя — 135 мм
- Диапазон обрабатываемых труб — Ø30–126 мм
- Макс. диаметр над станиной — 630 мм
- Расстояние между центрами — от 1500 до 3000 мм
- Мощность главного двигателя — 7,5 кВт
- Макс. вес детали в центрах — 2500 кг
Преимущества перед типичными аналогами
По сравнению с обычными токарными станками схожего класса здесь в базе уже стоит УЦИ, есть быстрые подачи по осям (до 4000 мм/мин по Z), закалённые широкие направляющие и специализация под трубы. Шпиндель из высокопрочной стали и возможность быстро переключать режимы резьбы снижают время наладки. При необходимости станок можно дооснастить системой ЧПУ Siemens или FANUC. Для предприятия это означает меньше простоев и более предсказуемый результат на трубной номенклатуре.
Отрасли применения
- Трубопроводное производство
- Нефтегазовая отрасль
- Машиностроение
- Металлообработка труб и цилиндрических деталей
- Предприятия с мелкосерийным и потоковым выпуском резьбовых соединений
Примеры работ и деталей
- Нарезание наружной и внутренней резьбы на трубах Ø30–126 мм
- Обточка и подрезка торцов труб
- Обработка цилиндрических деталей
- Изготовление и ремонт резьбовых соединений
- Работа с заготовками массой до 2500 кг
Выгода для клиента
- Специализация под трубы снимает ограничения обычных токарных станков.
- УЦИ и быстрые подачи сокращают вспомогательное время.
- Жёсткая конструкция с широкими закалёнными направляющими обеспечивает стабильность при обработке.
- Базовая комплектация (патрон, резцедержатель, конусная линейка, СОЖ) позволяет сразу приступить к работе.
- Гарантия 18 месяцев, при проведении пусконаладочных работ — 24 месяца.
Оборудование можно приобрести в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Если в цехе регулярно идут трубы и нужна стабильная работа без постоянной борьбы с ограничениями обычного токарного станка — ТТС-135Ф1 стоит рассмотреть.
Оставьте заявку. Подготовим коммерческое предложение, уточним комплектацию под ваши трубы и предложим удобный вариант оплаты.
- Устройство цифровой индикации.
- 3-кулачковый патрон Ø 380 мм.
- 4-х позиционный резцедержатель.
- Задняя бабка.
- Конусная линейка.
- Система подачи СОЖ.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлический патрон.
- Пневматический патрон.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Система удаления стружки.
- Устройство автоматической загрузки.
