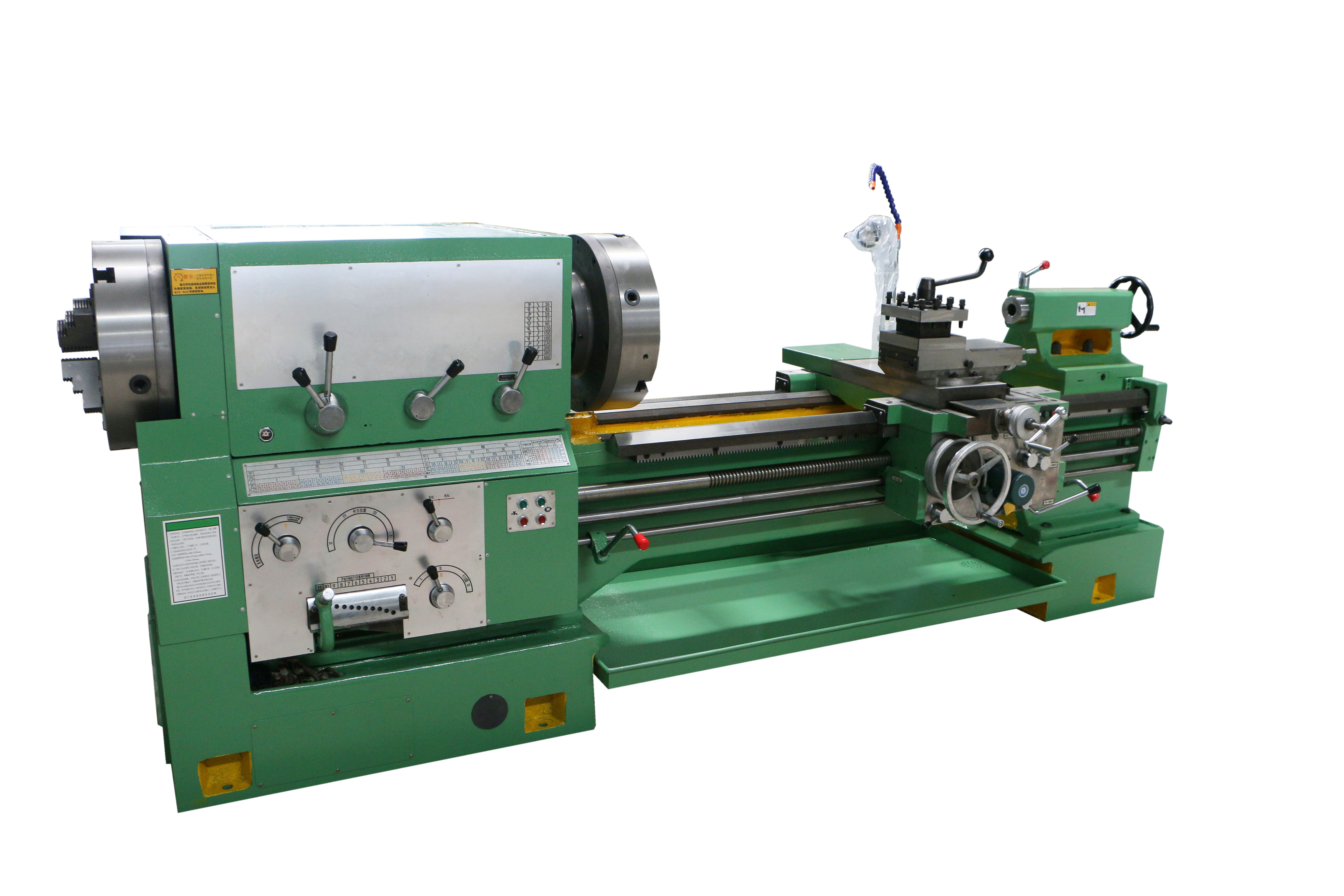

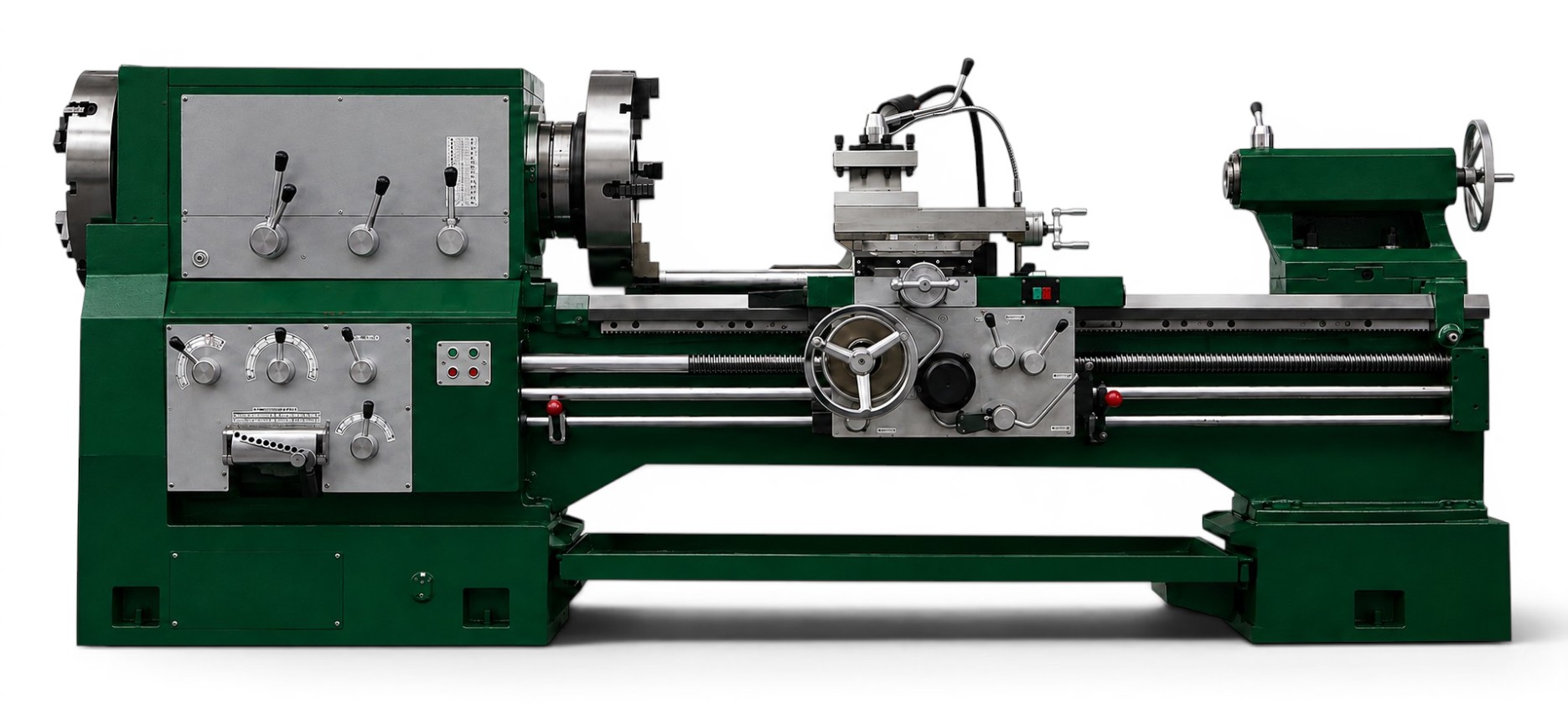

Токарный трубонарезной станок ТТС-200
Мощность - 7,5 кВт, Ø над станиной - 630 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 200 мм, перемещение по оси X - 390 мм, перемещение по оси Z - от 850 до 7250 мм, Ускоренное ход по осям - X, Y.
Все описание
Мощность - 7,5 кВт, Ø над станиной - 630 мм, макс. длина заготовки - от 1000 до 8000 мм, Ø отверстия шпинделя - 200 мм, перемещение по оси X - 390 мм, перемещение по оси Z - от 850 до 7250 мм, Ускоренное ход по осям - X, Y.
Преимущества станка «Тайфун» ТТС-200:
- Токарный трубонарезной станок «Тайфун» ТТС-200 предназначен для обработки труб диаметром в диапазоне от 50 до 193 мм, а так же разного рода цилиндрических деталей, нарезание внутренних и наружных резьб в условиях мелкосерийного и потокового производства.
- Закаленные направляющие шириной 550 мм.
- Шпиндель из высокопрочной легированной стали.
- Сквозное отверстие шпинделя 200 мм.
- На панели управления станка можно быстро и легко переключить режимы нарезания резьбы.
- На станке установлен 4-ох пазиционный резцедержатель.
- Станок оснащен системой подачи охлаждающий жидкости в зону реза.
- Станок оснащен функцией быстрой подачи суппорта по оси Z и Y.
- Станок оборудован штатным освещением.
- Исполнение станка - стандарт CE.
- Возможно оснастить системой ЧПУ SIEMENS / FANUC.
- Заводская гарантия на станок «Тайфун» ТТС-200 составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- 4-кулачковый патрон Ø 520 мм.
- 4-х позиционный резцедержатель.
- Задняя бабка.
- Конусная линейка.
- Система подачи СОЖ.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлический патрон.
- Пневматический патрон.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Система удаления стружки.
Напряжение сети, В
380
Мощность главного двигателя, кВт
7,5
Мощность мотора подачи, кВт
0,3
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
630
Макс. диаметр обработки над суппортом, мм
350
Расстояние между центрами, мм
от 1000 до 8000
Диапазон нарезаемых труб, мм
Φ50-193
Ширина направляющей, мм
550
Макс. вес детали в центрах, кг
3000
Отверстие шпинделя, мм
Φ200
Количество передач, шт
12
Скорость вращения шпинделя, об/мин
24 – 300
4-х кулачковый патрон, мм
Φ520
Тип патрона
ручной
Тип резцедержателя
4-ох позиционный
Перемещение резцедержателя, мм
200
Сечение инструмента, мм
32х32
Кол-во подача каретки по оси X , шт
22
Диапазон подача каретки по оси X, мм/r
0.02 – 0.45
Кол-во подача каретки по оси Z , шт
26
Диапазон подача каретки по оси Z, мм/r
0.07 – 1.33
Быстрый подача по оси X, мм/мин
2300
Быстрый подача по оси Z, мм/мин
4000
Перемещение по оси X, мм
390
Перемещение по оси Z для РМЦ: 1500 мм, мм
1310
Диаметр пиноли задней бабки, мм
100
Конус пиноли задней бабки
МТ5
Перемещение пиноли задней бабки, мм
250
Метрическая резьба, шаги
24
Диапазон метрических резьб, мм
1 - 14
Дюймовая резьба, шаги
40
Диапазон дюймовых резьб, T.P.I
2 - 28
Диапазон модульных резьб, мм
0,5 – 7,5
Диапазон диаметралных резьб, D.P.
82 - 2
Класс точности
Н
Габариты станка РМЦ: 1000 мм (ДхШхВ), мм
3200х1360х1550
Масса станка РМЦ: 1000 мм, кг
4500
