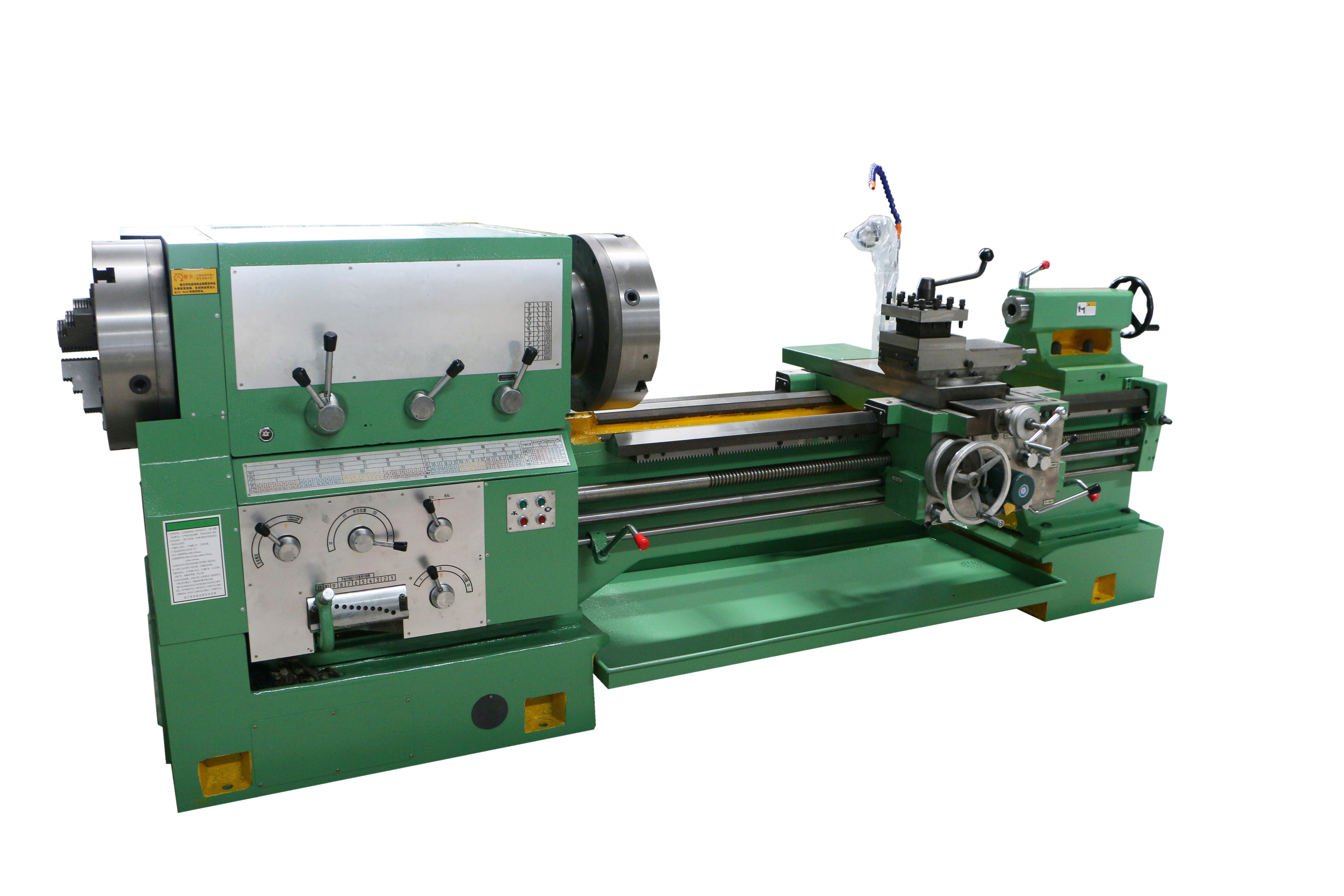

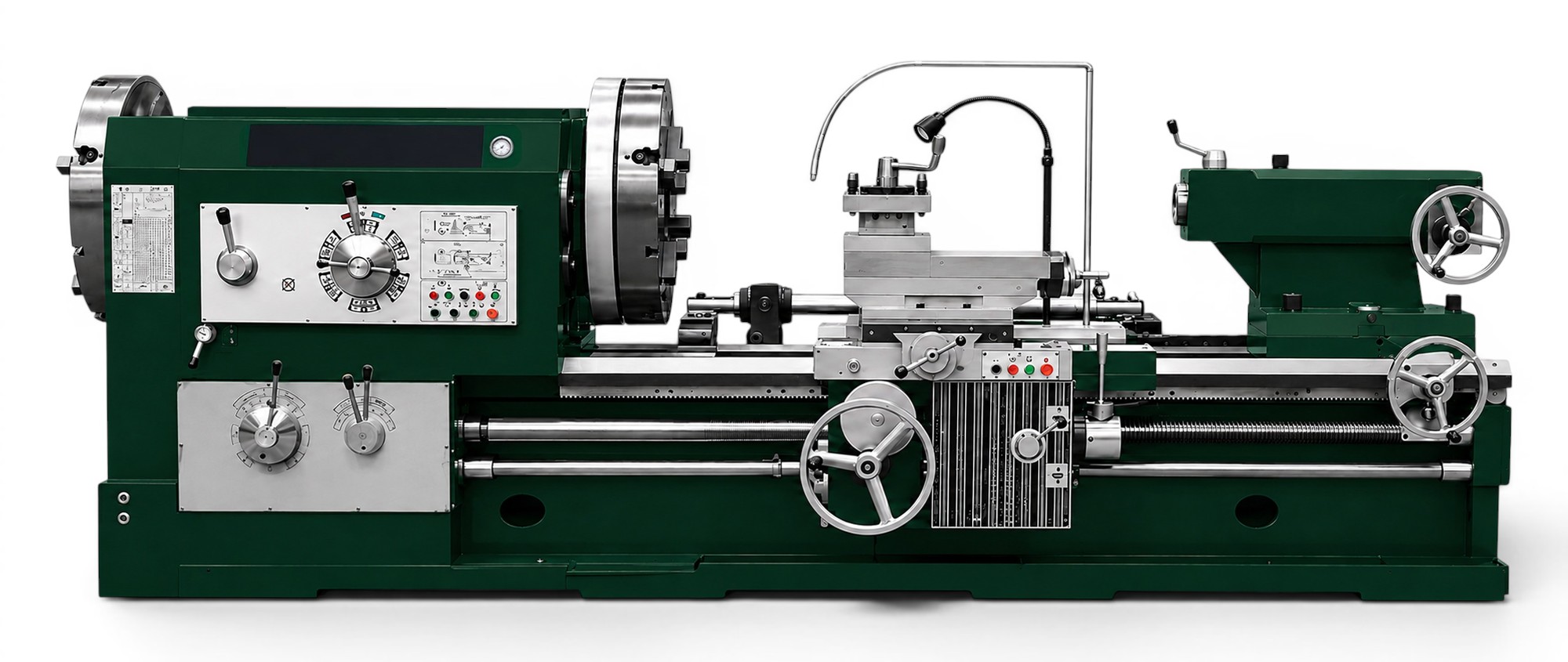

Токарный трубонарезной станок с УЦИ ТТС-360Ф1
Преимущества станка ТТС-360Ф1:
ТТС-360Ф1 — токарный трубонарезной станок с УЦИ
При работе с трубами большого диаметра обычный токарный станок быстро "упирается" в размер отверстия шпинделя и недостаточную жёсткость. ТТС-360Ф1 рассчитан именно на такие задачи. Станок предназначен для обработки труб диаметром от 150 до 350 мм, а также цилиндрических деталей с нарезанием внутренних и наружных резьб в мелкосерийном и потоковом производстве.
Сквозное отверстие шпинделя 360 мм, закалённые направляющие шириной 755 мм и шпиндель из высокопрочной легированной стали позволяют уверенно работать с крупными трубами. На панели управления режимы нарезания резьбы переключаются быстро — это сокращает время наладки.
Основные технические характеристики
- Отверстие шпинделя — 360 мм
- Диапазон обрабатываемых труб — Ø150–350 мм
- Макс. диаметр над станиной — 1000 мм
- Расстояние между центрами — от 1500 до 3000 мм
- Мощность главного двигателя — 22 кВт
- Макс. вес детали в центрах — 6000 кг
Преимущества перед типичными аналогами
По сравнению с обычными токарными станками схожего класса здесь в базе уже стоит УЦИ, есть быстрые подачи, широкие закалённые направляющие (755 мм) и специализация под трубы большого диаметра. Отверстие шпинделя 360 мм и грузоподъёмность до 6000 кг снимают типичные ограничения. При необходимости станок можно дооснастить системой ЧПУ Siemens или FANUC. Для предприятия это означает меньше переналадок и более стабильный результат на крупной трубной номенклатуре.
Отрасли применения
- Трубопроводное производство
- Нефтегазовая отрасль
- Машиностроение
- Металлообработка труб большого диаметра
- Предприятия с мелкосерийным и потоковым выпуском резьбовых соединений
Примеры работ и деталей
- Нарезание наружной и внутренней резьбы на трубах Ø150–350 мм
- Обточка и подрезка торцов труб
- Обработка крупных цилиндрических деталей
- Изготовление и ремонт резьбовых соединений
- Работа с заготовками массой до 6000 кг
Выгода для клиента
- Специализация под трубы большого диаметра снимает ограничения обычных токарных станков.
- УЦИ и быстрые подачи сокращают вспомогательное время.
- Жёсткая конструкция с широкими закалёнными направляющими обеспечивает стабильность при обработке тяжёлых заготовок.
- Базовая комплектация (4-кулачковый патрон Ø850 мм, резцедержатель, конусная линейка, СОЖ) позволяет сразу приступить к работе.
- Гарантия 18 месяцев, при проведении пусконаладочных работ — 24 месяца.
Оборудование можно приобрести в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Если в цехе регулярно идут трубы большого диаметра и нужна стабильная работа без постоянной борьбы с ограничениями обычного токарного станка — ТТС-360Ф1 стоит рассмотреть.
Оставьте заявку. Подготовим коммерческое предложение, уточним комплектацию под ваши трубы и предложим удобный вариант оплаты.
Комплектация поставки:
- Устройство цифровой индикации.
- 4-кулачковый патрон Ø 850 мм.
- 4-х позиционный резцедержатель.
- Задняя бабка.
- Конусная линейка.
- Система подачи СОЖ.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлический патрон.
- Пневматический патрон.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Система удаления стружки.
- Устройство автоматической загрузки.
