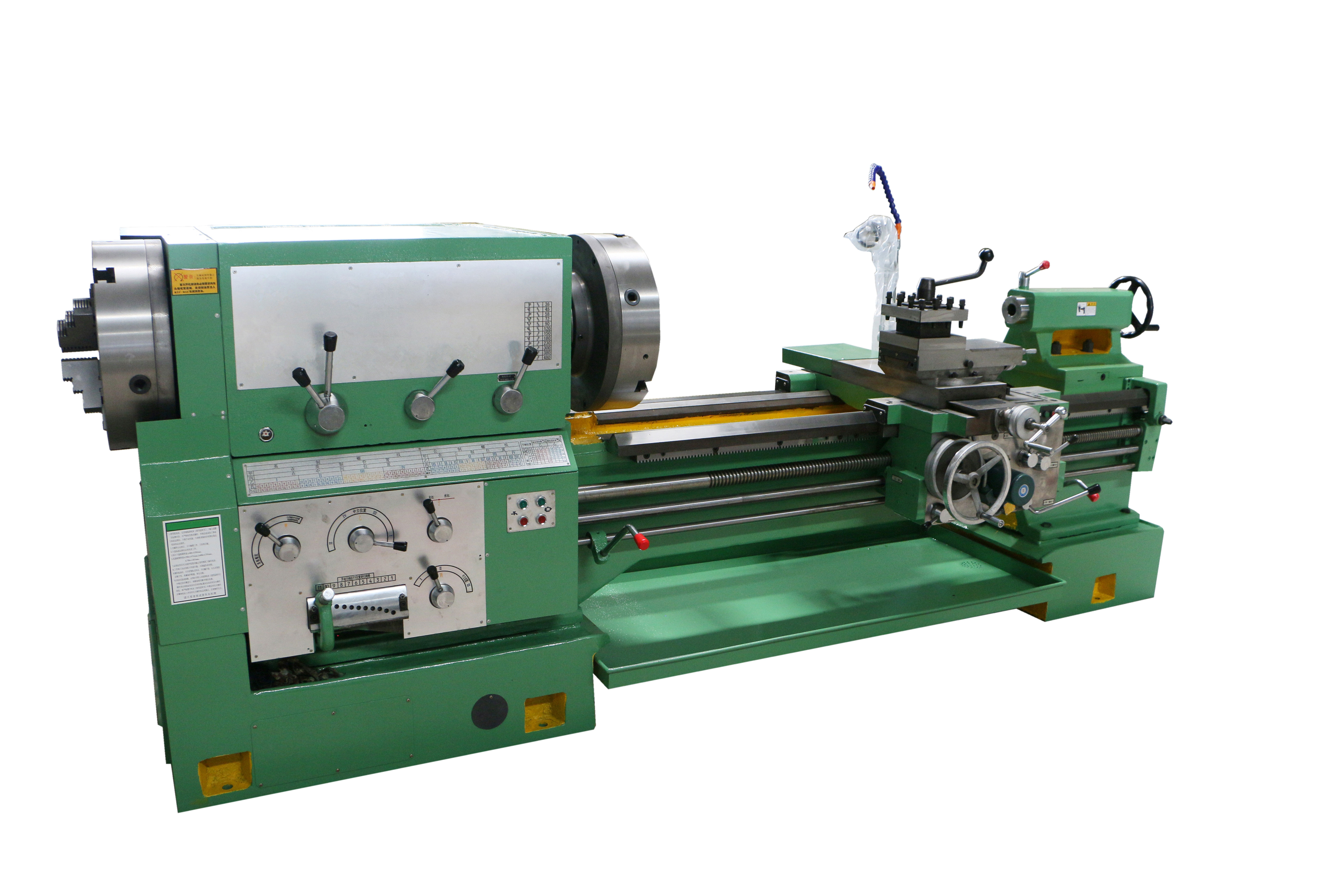

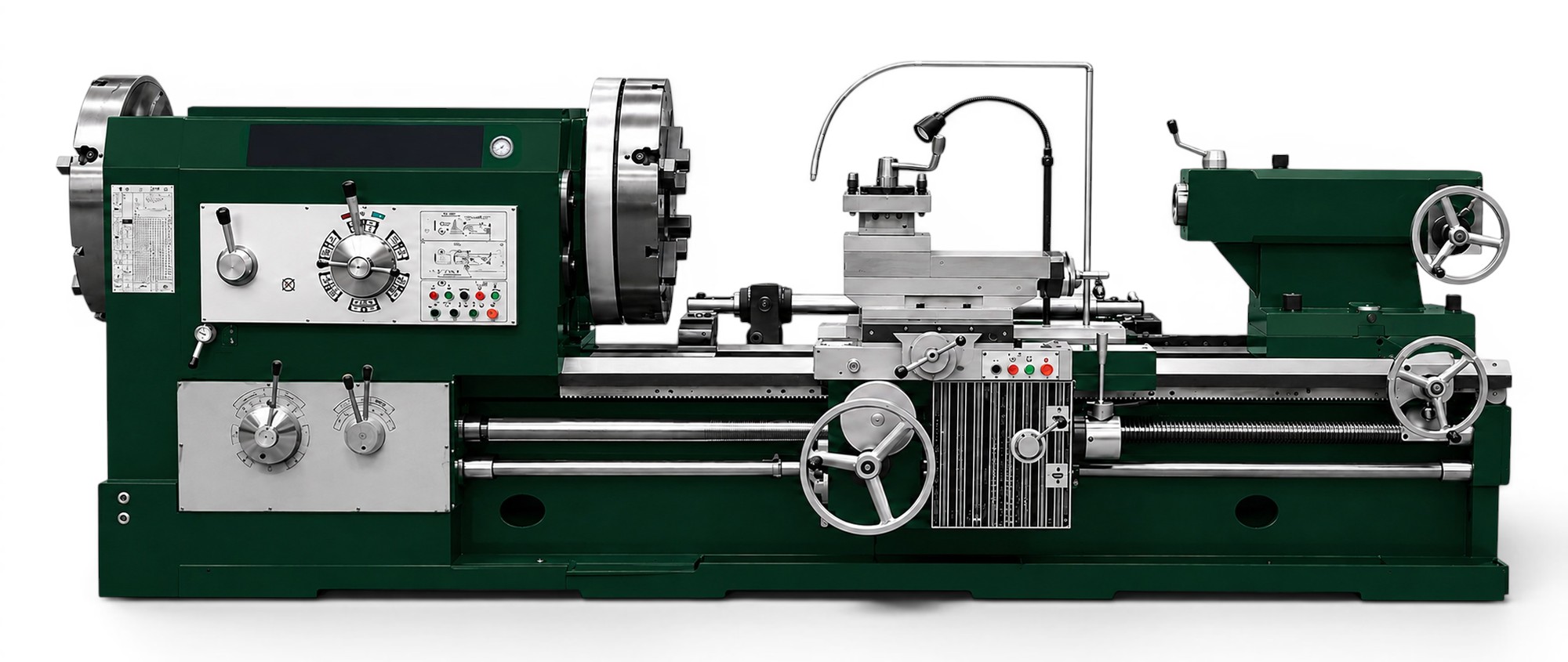

Токарный трубонарезной станок ТТС-440
Мощность - 22 кВт, Ø над станиной - 1000 мм, макс. длина заготовки - от 1500 до 8000 мм, Ø отверстия шпинделя - 440 мм, перемещение по оси X - 520 мм, перемещение по оси Z - от 850 до 7250 мм, Ускоренное ход по осям - X, Y.
Все описание
Мощность - 22 кВт, Ø над станиной - 1000 мм, макс. длина заготовки - от 1500 до 8000 мм, Ø отверстия шпинделя - 440 мм, перемещение по оси X - 520 мм, перемещение по оси Z - от 850 до 7250 мм, Ускоренное ход по осям - X, Y.
Преимущества станка «Тайфун» ТТС-440:
- Токарный трубонарезной станок «Тайфун» ТТС-440 предназначен для обработки труб диаметром в диапазоне от 260 до 430 мм, а так же разного рода цилиндрических деталей, нарезание внутренних и наружных резьб в условиях мелкосерийного и потокового производства.
- Закаленные направляющие шириной 755 мм.
- Шпиндель из высокопрочной легированной стали.
- Сквозное отверстие шпинделя 440 мм.
- На панели управления станка можно быстро и легко переключить режимы нарезания резьбы.
- На станке установлен 4-ох пазиционный резцедержатель.
- Станок оснащен системой подачи охлаждающий жидкости в зону реза.
- Станок оснащен функцией быстрой подачи суппорта по оси Z и Y.
- Станок оборудован штатным освещением.
- Исполнение станка - стандарт CE.
- Возможно оснастить системой ЧПУ SIEMENS / FANUC.
- Заводская гарантия на станок «Тайфун» ТТС-440 составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- 4-кулачковый патрон Ø 1000 мм.
- 4-х позиционный резцедержатель.
- Задняя бабка.
- Конусная линейка.
- Система подачи СОЖ.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлический патрон.
- Пневматический патрон.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Система удаления стружки.
- Устройство автоматической загрузки.
Напряжение сети, В
380
Мощность главного двигателя, кВт
22
Мощность мотора подачи, кВт
1.5
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
1000
Макс. диаметр обработки над суппортом, мм
610
Расстояние между центрами, мм
от 1500 до 8000
Диапазон нарезаемых труб, мм
Φ260-430
Ширина направляющей, мм
755
Макс. вес детали в центрах, кг
6000
Отверстие шпинделя, мм
Φ440
Количество передач, шт
2 (плавно)
Скорость вращения шпинделя, об/мин
5 – 180
4-х кулачковый патрон, мм
Φ1000
Тип патрона
электро
Тип резцедержателя
4-ох позиционный
Перемещение резцедержателя, мм
300
Сечение инструмента, мм
45х45
Кол-во подача каретки по оси X , шт
32
Диапазон подача каретки по оси X, мм/r
0.05 – 0.75
Кол-во подача каретки по оси Z , шт
32
Диапазон подача каретки по оси Z, мм/r
0.1 – 1.5
Быстрый подача по оси X, мм/мин
1870
Быстрый подача по оси Z, мм/мин
3740
Перемещение по оси X, мм
520
Перемещение по оси Z для РМЦ: 1500 мм, мм
1350 (опция- 2850)
Диаметр пиноли задней бабки, мм
140
Конус пиноли задней бабки
МК6
Перемещение пиноли задней бабки, мм
300
Метрическая резьба, шаги
23
Диапазон метрических резьб, мм
1 - 15
Дюймовая резьба, шаги
22
Диапазон дюймовых резьб, T.P.I
28 - 2
Класс точности
Н
Габариты станка (ДхШхВ), мм
5000х2100х1700
Масса станка, кг
13000
