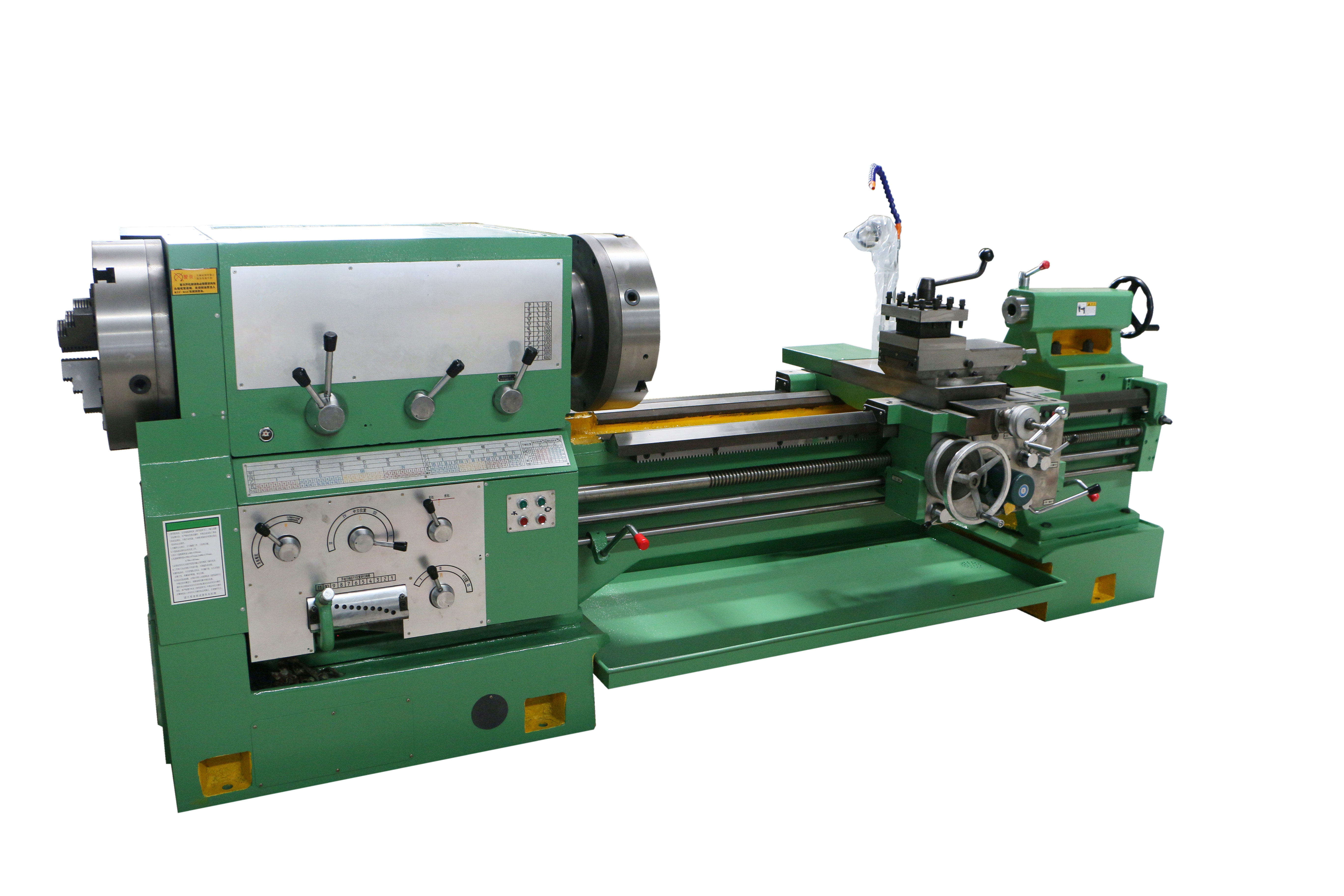

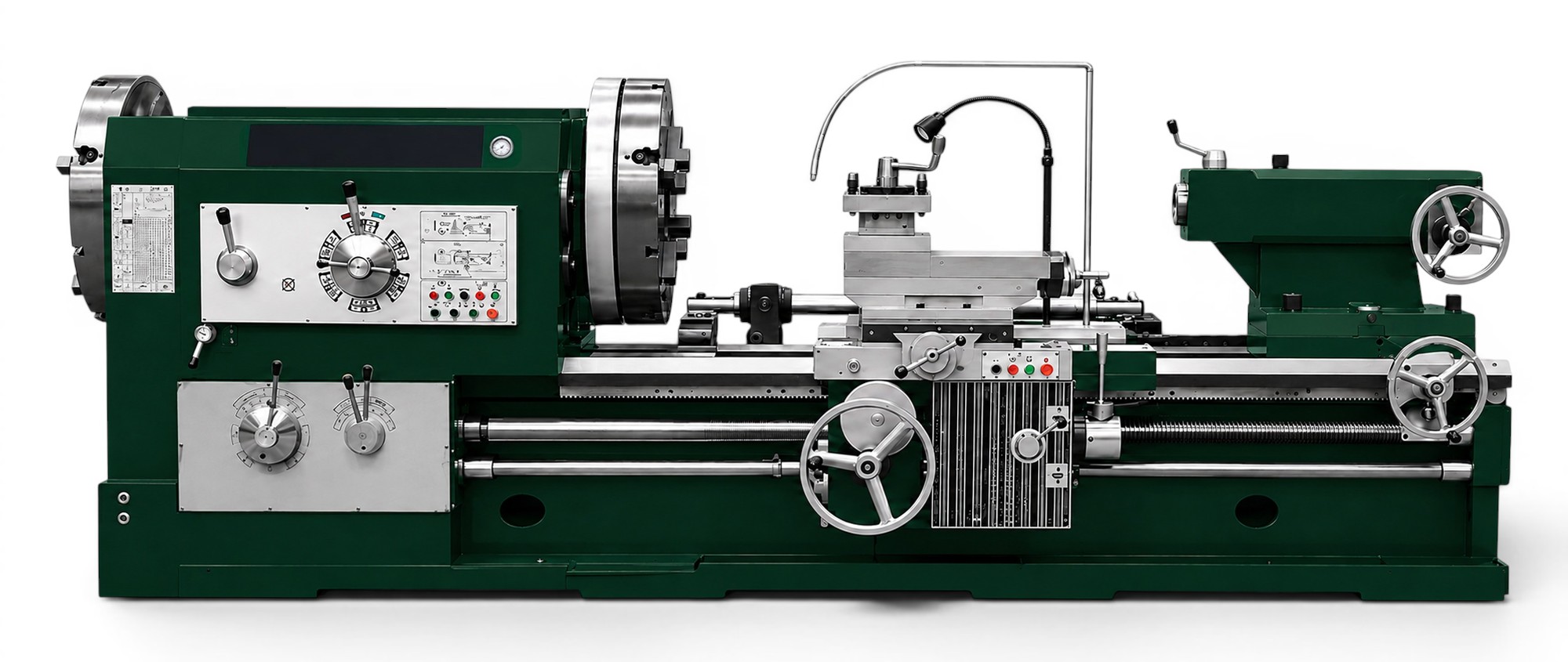

Токарный трубонарезной станок с УЦИ ТТС-540Ф1
Характеристики
Мощность мотора:
22 кВт
Ø над станиной:
1200 мм
РМЦ:
от 1500 до 3000 мм
Отверстие шпинделя:
540 мм
Преимущества
🢒 Обработка труб в диапазоне от 300 до 530 мм
🢒 Шпиндель из высокопрочной стали
🢒 В базовой комплектации оснащается УЦИ
🢒 Возможно оснастить системой ЧПУ
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТТС-540Ф1:
- Токарный трубонарезной станок ТТС-540Ф1 предназначен для обработки труб диаметром в диапазоне от 300 до 530 мм, а так же разного рода цилиндрических деталей, нарезание внутренних и наружных резьб в условиях мелкосерийного и потокового производства.
- Закаленные направляющие шириной 755 мм.
- Шпиндель из высокопрочной легированной стали.
- Сквозное отверстие шпинделя - 540 мм.
- На панели управления станка можно быстро и легко переключить режимы нарезания резьбы.
- На станке установлен 4-ох пазиционный резцедержатель.
- Станок оснащен системой подачи охлаждающий жидкости в зону реза.
- Станок оснащен функцией быстрой подачи суппорта по оси Z и Y.
- Станок оборудован штатным освещением.
- Исполнение станка - стандарт CE.
- Заводская гарантия на станок ТТС-540Ф1 составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Напряжение сети, В
380
Мощность главного двигателя, кВт
22
Мощность мотора подачи, кВт
1.5
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
1200
Макс. диаметр обработки над суппортом, мм
810
Расстояние между центрами, мм
от 1500 до 3000
Диапазон нарезаемых труб, мм
Φ330-510
Ширина направляющей, мм
755
Макс. вес детали в центрах, кг
6000
Отверстие шпинделя, мм
Φ540
Количество передач, шт
2 (плавно)
Скорость вращения шпинделя, об/мин
5 – 180
4-х кулачковый патрон, мм
Φ1000
Тип патрона
электро
Тип резцедержателя
4-ох позиционный
Сечение инструмента, мм
45х45
Кол-во подача каретки по оси X , шт
32
Диапазон подача каретки по оси X, мм/r
0.05 – 0.75
Кол-во подача каретки по оси Z , шт
32
Диапазон подача каретки по оси Z, мм/r
0.1 – 1.5
Быстрый подача по оси X, мм/мин
1870
Быстрый подача по оси Z, мм/мин
3740
Перемещение по оси X, мм
520
Перемещение по оси Z, мм
1300 (опция- 2800)
Диаметр пиноли задней бабки, мм
140
Конус пиноли задней бабки
МК6
Перемещение пиноли задней бабки, мм
300
Метрическая резьба, шаги
23
Диапазон метрических резьб, мм
1 - 15
Дюймовая резьба, шаги
22
Диапазон дюймовых резьб, T.P.I
28 - 2
Класс точности
Н
Габариты станка (ДхШхВ), мм
5000х2100х1850
Масса станка, кг
15000
Комплектация поставки:
- Устройство цифровой индикации.
- 4-кулачковый патрон Ø 1000 мм (электро).
- 4-х позиционный резцедержатель.
- Задняя бабка.
- Система подачи СОЖ.
- Конусная линейка.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Подвижный люнет.
- Неподвижный люнет.
- Околостаночный люнет.
- Гидравлический патрон.
- Пневматический патрон.
- 6-ти позиционный элект. серво-резцедержатель.
- 8-ми позиционный гидравлический серво-резцедержатель.
- Гидравлическая станция.
- Система удаления стружки.
