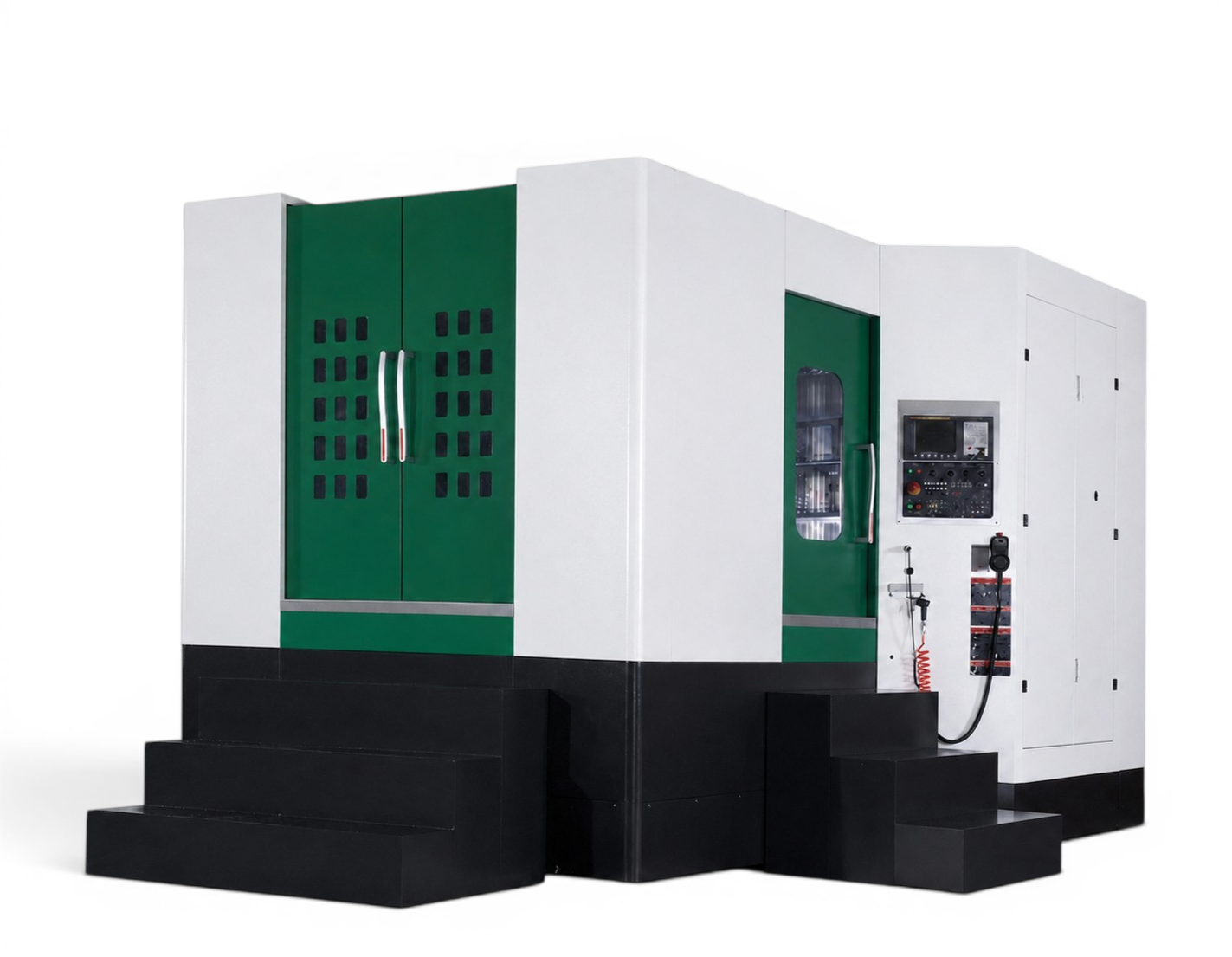

Горизонтально-фрезерный обрабатывающий центр с ЧПУ ГФС-500Ф3 исп. №2
Характеристики
Мощность шпинделя:
15 кВт
Конус шпинделя:
BT50
Рабочий стол:
500х500х2
Ход по осям X,Y,Z:
800/650/800 мм
Преимущества
🢒 Макс. диаметр детали на рабочем столе - 800 мм
🢒 Ускоренное перемещение по осям – 32 000 мм/мин
🢒 Нагрузка на рабочий стол - 500 кг
🢒 Линейные направляющие и ШВП - HIWIN
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ГФС-500Ф3 исп. №2:
- ГФС-500Ф3 исп. №2 представляет собой двухпозиционный горизонтальный обрабатывающий центр с Т-образной станиной, который управляется системой ЧПУ FANUC 0i Mf plus type 5, идеальное оборудование для обработки больших и средних партий деталей.
- Станок оснащен такими функциями, как автоматическая замена рабочих столов, автоматическая индексация поворотных столов и бесступенчатая регулировка частоты вращения шпинделей.
- Станок подходит для обработки коробчатых деталей и сложных деталей в автомобилестроении, аэрокосмической промышленности, горнодобывающей промышленности, производстве станков и так далее.
- Станок может выполнять резку по прямой, диагонали и дуге, чистовое фрезерование, растачивание, сверление, зенкерование, нарезание резьбы и т. д. для обработки с четырех сторон.
- Мощная, надежная литая конструкция из высококачественного чугун.
- Широкий диапазон обработки, максимальный размер обрабатываемой детали: Φ800×650 мм.
- В направлениях X, Y и Z используются сверхпрочные роликовые линейные направляющие производства HIWIN, повышающие жесткость станка.
- Для повышения точности позиционирования станка используется современное высокоскоростное ШВП производства HIWIN.
- Высокая скорость перемещения станка — 32 000 мм/мин, сокращает время обработки и повышает ее эффективность.
- Станок с Т-образным цельным станинным блоком, конструкция которого была оптимизирована в процессе проектирования.
- Серводвигатель оси-B приводит в движение поворотный стол через червячный редуктор.
- Поворотный стол PARKSON или DETRON производства Тайвань с функцией произвольной индексации, гидравлическим зажимом и высокой точностью позиционирования.
- Высококачественный шпиндель CELLS или KENTURN производства Тайвань использует ременную передачу с понижением скорости в 1:2, что обеспечивает высокий крутящий момент.
- Станок оснащен герметичными направляющими, а направляющие осей X и Y — встроенными защитными кожухами, которые повышают уровень защиты станка, эффективно защищают направляющие и винты и продлевают срок их службы.
- Станок оснащен полностью закрытой внешней защитой, предотвращающей разбрызгивание смазочно-охлаждающей жидкости при быстрой обработке.
- Передняя часть станка оснащена дверцей с большим проемом, что облегчает оператору замену заготовки.
- Станок оснащен дисковым инструментальным магазином DETA или OKADA тайваньского производства, вмещающим 24 инструмента и обеспечивающим автоматическую смену инструмента.
- Станок оснащен автоматической системой смазки производства BAOTON. Она управляется независимым ПЛК и автоматически распределяет масло в зависимости от рабочего расстояния, что значительно сокращает расход смазочного материала и предотвращает сокращение срока службы ходового винта и линейных направляющих из-за недостатка смазки.
- Высокоточная компенсация шага, лазерный интерферометр используется для проверки и оптимизации компенсации каждой передающей оси, что делает точность позиционирования каждой оси более точной и более подходящей для обработки высокоточных деталей. В то же время используется штангенциркуль для оптимизации анализа и обработки, чтобы обеспечить точность станка при обработке кругов и криволинейных поверхностей.
- Станок оснащён автоматическим транспортером стружки. Шнековый транспортер стружки выгружает стружку под шпинделем на цепной пластинчатый транспортер в задней части станины, и стружка собирается в сборник стружки после подъёма цепным пластинчатым транспортером, что удобно и быстро.
- Электрошкаф с компонентами Schneider и системой охлаждения фирмы Tongfei.
- Гидравлическая станция производства компании 7 Ocean Тайвань.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Система ЧПУ
FANUC 0i MF plus типа 5
Мощность главного двигателя, кВт
15
Мощность главного двигателя (30 мин), кВт
18,5
Макс. крутящий момент шпинделя, Нм
235
Макс. осевое сопротивление шпинделя, Н
15000
Модель двигателя шпинделя
15/7000i
Мощность двигателей подач оси-X/Y/Z, кВт
2,5
Мощность двигателей подач оси-В, кВт
1,4
Конус шпинделя
BT50
Тяговый болт
45° MAS403A P50T-1
Скорости шпинделя, об/мин
4000
Повторяемость оси-X/Y/Z, кВт, мм
±0,005
Позиционирование оси-X/Y/Z, мм
±0,01
Позиционирование оси-В, угол/сек
10
Повторяемость оси-В, угол/сек
5
Кол-во инструмента в магазине, шт
24
Тип инструментального магазина
ATC
Макс. диаметр инструмента, мм
Φ110 / Φ220 (без соседних)
Макс. длина инструмента, мм
400
Макс. вес инструмента, кг
25
Время смены инструмента, сек
3.4
Макс. диаметр сверления, мм
Φ40
Макс. диаметр нарезания резьбы, мм
М20
Перемещение по оси-X, мм
800
Перемещение по оси-Y, мм
650
Перемещение по оси-Z, мм
800
Скорость перемещения по оси-X, мм/мин
1 – 12 000
Скорость перемещения по оси-Y, мм/мин
1 – 12 000
Скорость перемещения по оси-Z, мм/мин
1 – 12 000
Быстрая подача оси-X, мм/мин
32 000
Быстрая подача оси-Y, мм/мин
32 000
Быстрая подача оси-Z, мм/мин
32 000
Быстрая подача оси-B, об/мин
11.1
Ходовой винт, мм
Φ40
Расстояние от торца шпинделя до центра стола, мм
100 - 750
Расстояние от центра шпинделя до рабочей поверхности стола мм
150 - 950
Габариты рабочего стола, мм
500х500
Количество столов
2
Макс. диаметр детали на столе, мм
Φ800х650 (высота)
Мини. Индекс поворота стола
1°
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
14
Расстояние между Т-пазами, мм
100
Макс. нагрузка на стол, кг
500
Габариты станка (ДхШхВ), мм
5215х3291х2516
Масса станка, кг
11 000
- Система ЧПУ FANUC 0i MF plus типа 5
- Система автоматической центральной смазки.
- Транспортер для стружки+тележка.
- Жёсткое нарезание резьбы.
- Наружное охлаждение инструмента шпинделя.
- Устройство охлаждения заготовки.
- Электрошкаф с кондиционером.
- Гидравлическая система.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Шпиндель FANUC серии α, 15000 об/мин.
- Датчик Renishaw TS27R.
- Датчик Renishaw OMP60.
- Коробка передач ZF.
- Поворотный стол на 0,001°
- Мысленное охлаждение шпинделя.
- Инструментальный магазин на 32 инструмента.
- Инструментальный магазин на 40 инструментов.
- Инструментальный магазин на 60 инструментов.
- Подача охлаждающей жидкости из шпинделя 20 бар.
