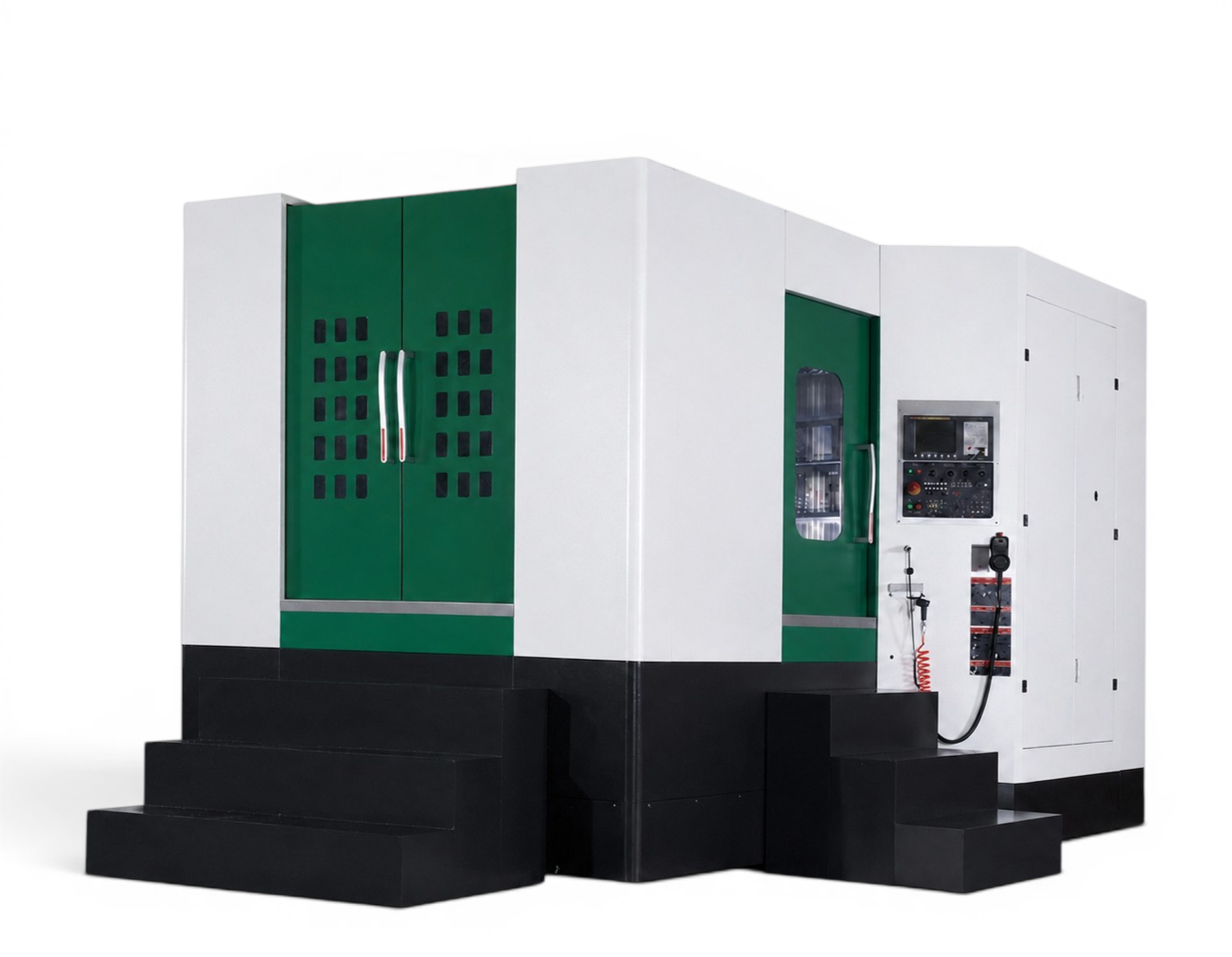

Горизонтальный обрабатывающий центр с ЧПУ ГФС-500Ф3 исп. №1
Преимущества станка ГФС-500Ф3 исп. №1:
Горизонтально-фрезерный обрабатывающий центр с ЧПУ ГФС-500Ф3 исп.№1: многосторонняя обработка корпусных деталей
Горизонтальный обрабатывающий центр с ЧПУ для серийного производства сложных деталей
Горизонтально-фрезерный обрабатывающий центр с ЧПУ ГФС-500Ф3 исп. №1 — однопозиционный станок с Т-образной станиной и системой ЧПУ FANUC 0i MF plus type 5. Оборудование предназначено для обработки средних и крупных партий коробчатых и сложных деталей. Максимальный размер обрабатываемой заготовки достигает Φ800×650 мм при нагрузке на стол до 500 кг. Станок выполняет резку по прямой, диагонали и дуге, чистовое фрезерование, растачивание, сверление, зенкерование и нарезание резьбы с четырёх сторон за одну установку.
Оборудование востребовано в автомобилестроении, аэрокосмической отрасли, горнодобывающей промышленности, станкостроении, машиностроении, нефтегазовом секторе и ремонтных производствах. Принцип работы основан на горизонтальном расположении шпинделя и поворотном столе с осью B. Ось X перемещает стойку, ось Y — шпиндельную бабку, ось Z — поворотный стол. Серводвигатель оси B приводит стол через червячный редуктор с минимальным углом индексации 0,001°. Линейные роликовые направляющие и ШВП HIWIN обеспечивают высокую жёсткость и точность. Шпиндель CELLS или KENTURN (Тайвань) с ременной передачей 1:2 развивает крутящий момент до 235 Нм. Ускоренные перемещения достигают 32 000 мм/мин по осям X, Y, Z.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Мощность шпинделя / конус | 15/18,5 кВт / BT50 |
| Рабочий стол | 500×500 мм, макс. Ø детали Φ800 мм |
| Ход по осям X/Y/Z | 800/650/800 мм |
| Скорость шпинделя | до 4000 об/мин |
| Магазин инструмента | 24 позиции (ATC), смена 3,4 с |
| Система ЧПУ | FANUC 0i MF plus type 5 |
По сравнению с аналогичными горизонтальными обрабатывающими центрами паллеты 500×500 мм и конусом BT50 (модели сегмента HMC500 с ходами около 700–800 мм) ГФС-500Ф3 выделяется сверхпрочными роликовыми направляющими HIWIN, ШВП HIWIN, поворотным столом PARKSON или DETRON (Тайвань) с гидравлическим зажимом, шпинделем тайваньского производства и электрокомпонентами Schneider. Это обеспечивает повышенную жёсткость, точность позиционирования ±0,01 мм и повторяемость ±0,005 мм по осям X/Y/Z.
На станке обрабатывают корпусные детали, блоки, крышки, кронштейны, элементы трансмиссий, детали горного оборудования и станков. Возможны операции с четырёх сторон без переустановки заготовки.
Выгода для предприятия — высокая производительность за счёт быстрых подач и автоматической смены инструмента, снижение времени цикла, надёжные комплектующие тайваньского и японского производства. Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных простоев. Гарантия 18 месяцев, при проведении ПНР — 24 месяца.
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Базовая комплектация: система ЧПУ FANUC 0i MF plus type 5, автоматическая центральная смазка BAOTON, транспортер стружки с тележкой, жёсткое нарезание резьбы, наружное охлаждение, устройство охлаждения заготовки, электрошкаф с кондиционером Tongfei, гидравлическая система 7 Ocean, документация на русском языке.
Возможные опции: шпиндель FANUC α 15 000 об/мин, датчики Renishaw TS27R и OMP60, коробка передач ZF, магазин на 32/40/60 инструментов, подача СОЖ через шпиндель 20 бар, масляное охлаждение шпинделя.
Смотрите также горизонтально-фрезерный станок с ЧПУ ГФС-630Ф3 исп. №1 и горизонтально-фрезерный станок с ЧПУ ГФС-800Ф3 в каталоге.
Горизонтально-фрезерный обрабатывающий центр с ЧПУ ГФС-500Ф3 — рациональный выбор для тех, кому требуется многосторонняя обработка корпусных деталей с высокой точностью и стабильностью.
Основные оси:
- Ось-X (перемещение стойки) — перемещение по линейным роликовым направляющим станины. Привод — серводвигатель переменного тока через муфту и ШВП.
- Ось-Y (Перемещение шпиндельной бабки) — шпиндельная бабка перемещается по тяжёлым линейным роликовым направляющим стойки вверх-вниз. Привод — серводвигатель переменного тока через прецизионную муфту и шариковый винт. Серводвигатель оси Y оснащён функцией автоматического торможения (удержания) при отключении питания — предотвращает падение бабки.
- Ось-Z (Перемещение поворотного стола с ЧПУ) — поворотный стол перемещается по тяжёлым линейным роликовым направляющим станины в продольном направлении.
- Ось-B — прецизионный поворотный стол тайваньского бренда. Привод: серводвигатель + прецизионный червячный редуктор с двойным заходом + точное позиционирование. Минимальный угол индексации — 0,001°. Размер стола 500 × 500 мм.
- Система ЧПУ FANUC 0i MF plus типа 5
- Система автоматической центральной смазки.
- Транспортер для стружки+тележка.
- Жёсткое нарезание резьбы.
- Наружное охлаждение инструмента шпинделя.
- Устройство охлаждения заготовки.
- Электрошкаф с кондиционером.
- Гидравлическая система.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Шпиндель FANUC серии α, 15000 об/мин.
- Датчик Renishaw TS27R.
- Датчик Renishaw OMP60.
- Коробка передач ZF.
- Поворотный стол на 0,001°
- Мысленное охлаждение шпинделя.
- Инструментальный магазин на 32 инструмента.
- Инструментальный магазин на 40 инструментов.
- Инструментальный магазин на 60 инструментов.
- Подача охлаждающей жидкости из шпинделя 20 бар.
