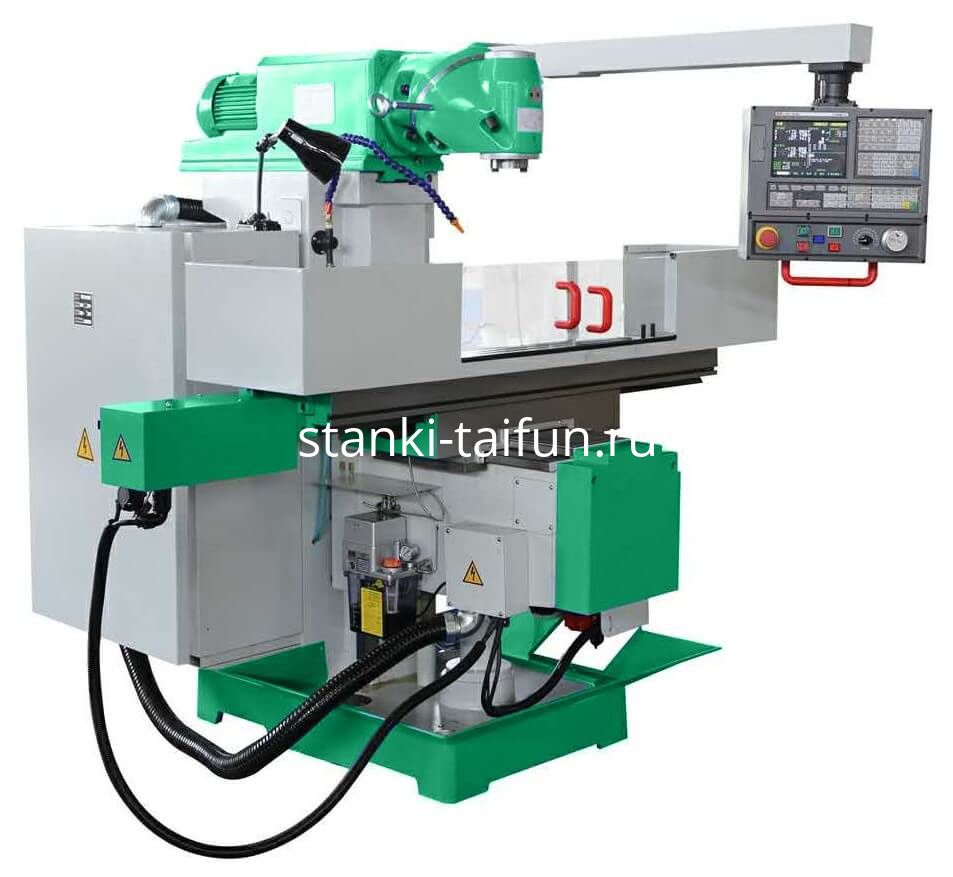

Универсальный фрезерный станок с ЧПУ УФС-1370Ф3

Универсальный фрезерный станок с ЧПУ УФС-1370Ф3
Горизонтальное и вертикальное фрезерование на столе 1370×300 мм с системой Siemens 808D

Универсальный фрезерный станок с ЧПУ УФС-1370Ф3 предназначен для горизонтального и вертикального фрезерования в условиях промышленного производства.

Рабочий стол размером 1370×300 мм выдерживает нагрузку до 300 кг. Перемещения по осям X/Y/Z составляют 1100/600/600 мм. Шпиндель мощностью 3 кВт с конусом ISO40 обеспечивает диапазон скоростей 45–1660 об/мин (11 ступеней).

Станок оснащён системой ЧПУ Siemens 808D Advance (русифицированная), сервомоторами подачи по всем осям мощностью 1,5 кВт и электронными компонентами Schneider Electric. Фрезерный узел поворачивается и наклоняется на 360°.

Отрасли применения и принцип работы

Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

Принцип работы основан на числовом программном управлении Siemens 808D Advance, которое координирует перемещения по осям X, Y и Z. Подачи осуществляются сервомоторами: рабочая 30–830 мм/мин (X, Y) и 23–625 мм/мин (Z), ускоренная — до 4000 мм/мин по X и Y, 3000 мм/мин по Z. Возможна работа в горизонтальном и вертикальном режимах. Станина отлита из высококачественного чугуна. Подача СОЖ осуществляется из встроенного бака. Класс точности — Н.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с универсальными фрезерными станками с ЧПУ сходного класса (стол около 1370×300 мм, конус ISO40, мощность 3 кВт) модель УФС-1370Ф3 выделяется:

• системой ЧПУ Siemens 808D Advance;
• электронными компонентами Schneider Electric;
• фрезерным узлом с поворотом и наклоном 360°;
• сервомоторами 1,5 кВт по всем осям;
• полной базовой комплектацией с поворотным столом и тисками.

Это обеспечивает точность, универсальность и удобство работы в горизонтальном и вертикальном режимах.

Примеры работ

На станке выполняют:

• фрезерование плоскостей, пазов и фасонных поверхностей;
• обработку с использованием дисковых фрез в горизонтальном режиме;
• работы с поворотным столом и делительными приспособлениями;
• изготовление деталей для нефтегазового, энергетического и судостроительного оборудования.

Выгода для предприятия

Система Siemens 808D, сервоприводы, компоненты Schneider Electric и возможность горизонтально-вертикальной обработки сокращают время наладки и повышают производительность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: поддон для сбора стружки, система ЧПУ Siemens 808D Advance, система подачи СОЖ, светодиодное освещение, поворотные станочные тиски, горизонтальный поворотный стол Ø160 мм, цанговый патрон ISO40 с комплектом цанг 15 шт., набор зажимных приспособлений, электрокомпоненты Schneider Electric, защитный экран рабочего пространства и шпинделя, комплект инструмента, руководство на русском языке, декларация соответствия ТР ТС.

Возможные опции: дополнительная оснастка по запросу.

Смотрите также: универсальный фрезерный станок с ЧПУ УФС-1600Ф3, универсальный фрезерный станок с ЧПУ УФС-1246Ф3, универсальный фрезерный станок с ЧПУ УФС-1650Ф3.

Универсальный фрезерный станок с ЧПУ УФС-1370Ф3 — практичное решение для тех, кому важны система Siemens, универсальность режимов и оперативный сервис на территории России.
