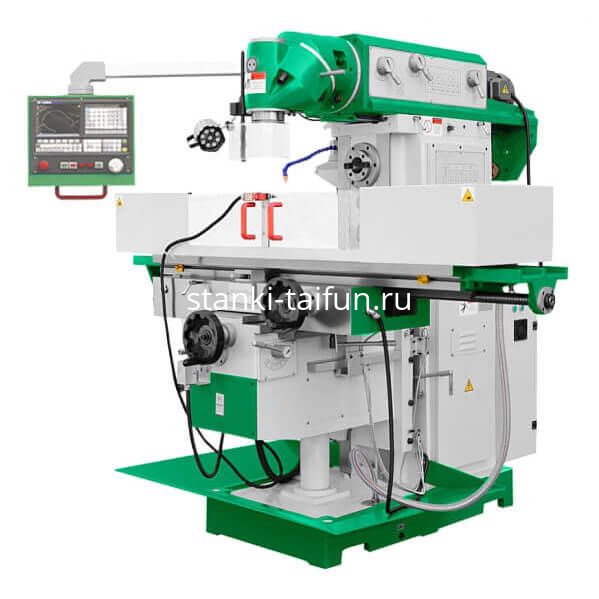

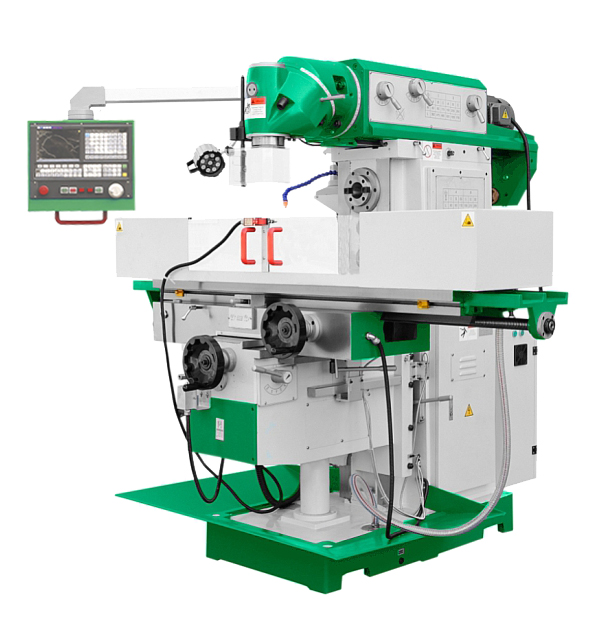

Универсально-фрезерный станок с ЧПУ УФС-1600Ф3
Характеристики
Мощность шпинделя:
9,5 кВт
Конус шпинделя:
IS050
Рабочий стол:
1600х360
Ход по осям X,Y,Z:
1100/600/600 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Система ЧПУ - Siemens 808D Advance / Русифицированная
Мощность - 9,5 кВт, рабочий стол 1600х360 мм, перемещение по осям - 1300/320/400 мм, обороты шпинделя - 60-1750 об/мин, конус шпинделя - IS050, авто.подача по осям - X,Y,Z, ускоренная подача по осям - X,Y,Z, сервомоторы по осям - X,Y,Z.
Мощность - 9,5 кВт, рабочий стол 1600х360 мм, перемещение по осям - 1300/320/400 мм, обороты шпинделя - 60-1750 об/мин, конус шпинделя - IS050, авто.подача по осям - X,Y,Z, ускоренная подача по осям - X,Y,Z, сервомоторы по осям - X,Y,Z.
Преимущества станка «Тайфун» УФС-1600Ф3:
- Станок универсальный фрезерный с ЧПУ Siemens 808D Advance предназначен для широкого использования в условиях промышленного производства.
- Тяжелая станина позволяет добиться точной и стабильной обработки заготовки.
- Главный привод В / Г шпинделя мощностью 4 / 5,5 кВт, гарантирует стабильно высокий крутящий момент.
- Станина отлита из чугуна высокой прочности HT-200.
- Прецизионно отшлифованные направляющие, с повышенной точностью и износостойкостью.
- Централизованная система смазки станка.
- Массивные маховики с читаемыми шкалами.
- Мощные сервомоторы с крутящим моментом 10 Nm обеспечивают бесступенчатую регулировку подачи рабочего стола по осям X, Y и Z.
- Возможность работы в горизонтальном / вертикальном режиме.
- Большая площадь рабочего стола 1600х360 мм и грузоподъёмностью до 500 кг.
- По оси-Y установлена телескопическая защита.
- Универсальный фрезерная головка поворачивается на 360°.
- Комбинируя наклон и поворот фрезерной головки, можно установить практически любой угол обработки детали.
- Современная, информативная и функциональная контрольная панель.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Комплектуется галогеновым светильником, что позволяет снизить нагрузку на зрение.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- Система ЧПУ Siemens 808D Advance.
- Сервопривод быстрой подачи.
- Система подачи СОЖ.
- Галогеновая лампа.
- Поворотные тиски с шириной губок 160 мм.
- Поворотный столы (диаметр 160 мм)
- Набор зажимных приспособлений.
- Цанговый патрон ISO50 с набором цанг 8 шт. от 4 до 16 мм.
- Фрезерная оправка ISO50 / Ø32 мм
- Горизонтальный оправка Ø27 мм.
- Горизонтальный оправка Ø32 мм.
- Виброопоры 4 шт.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Напряжение сети, В
380
Система ЧПУ
Siemens 808D Advance / Русифицированная
Суммарная мощность, кВт
11
Двигатель вертикального шпинделя, кВт
4
Двигатель горизонтального шпинделя, кВт
5,5
Мощность насоса подачи СОЖ, Вт
90
Макс. диаметр рассверливания (сталь), мм
30
Макс. диаметр сверления (сталь), мм
28
Макс. диаметр торцевой фрезы, мм
160
Макс. диаметр концевой фрезы, мм
20
Конец шпинделя
7:24 IS050
Частота вращения вертикального шпинделя, об/мин
60 – 1750
Количество ступеней, шт
12
Расстояние вертикальный шпиндель – стол, мм
190-590
Поворот / наклон фрезерной головки, град
360°
Частота вращения горизонтального шпинделя, об/мин
60 - 1800
Количество ступеней, шт
12
Расстояние горизонтальный шпиндель – стол, мм
20-420
Размер стола, мм
1600 х 360
Максимальная нагрузка на стол, кг
500
Размер Т-образных пазов, мм
18
Расстояние между пазами, мм
80
Количество пазов, шт
3
Авто. перемещение по оси-X, мм
1300
Рабочая подача по оси- X, мм/мин
30-750
Быстрый ход по оси- X, мм/мин
1200
Авто. перемещение по оси-Y, мм
320
Рабочая подача по оси- Y, мм/мин
20-500
Быстрый ход по оси- Y, мм/мин
800
Авто. перемещение по оси-Z, мм
400
Рабочая подача по оси- Z, мм/мин
15-375
Быстрый ход по оси- Z, мм/мин
600
Крутящий момент серво-привода оси- X,Y,Z, Nm
Н
Класс точности
2520x2100x2000
Габариты станка (ДxШxВ), мм
2800
Масса станка, кг
