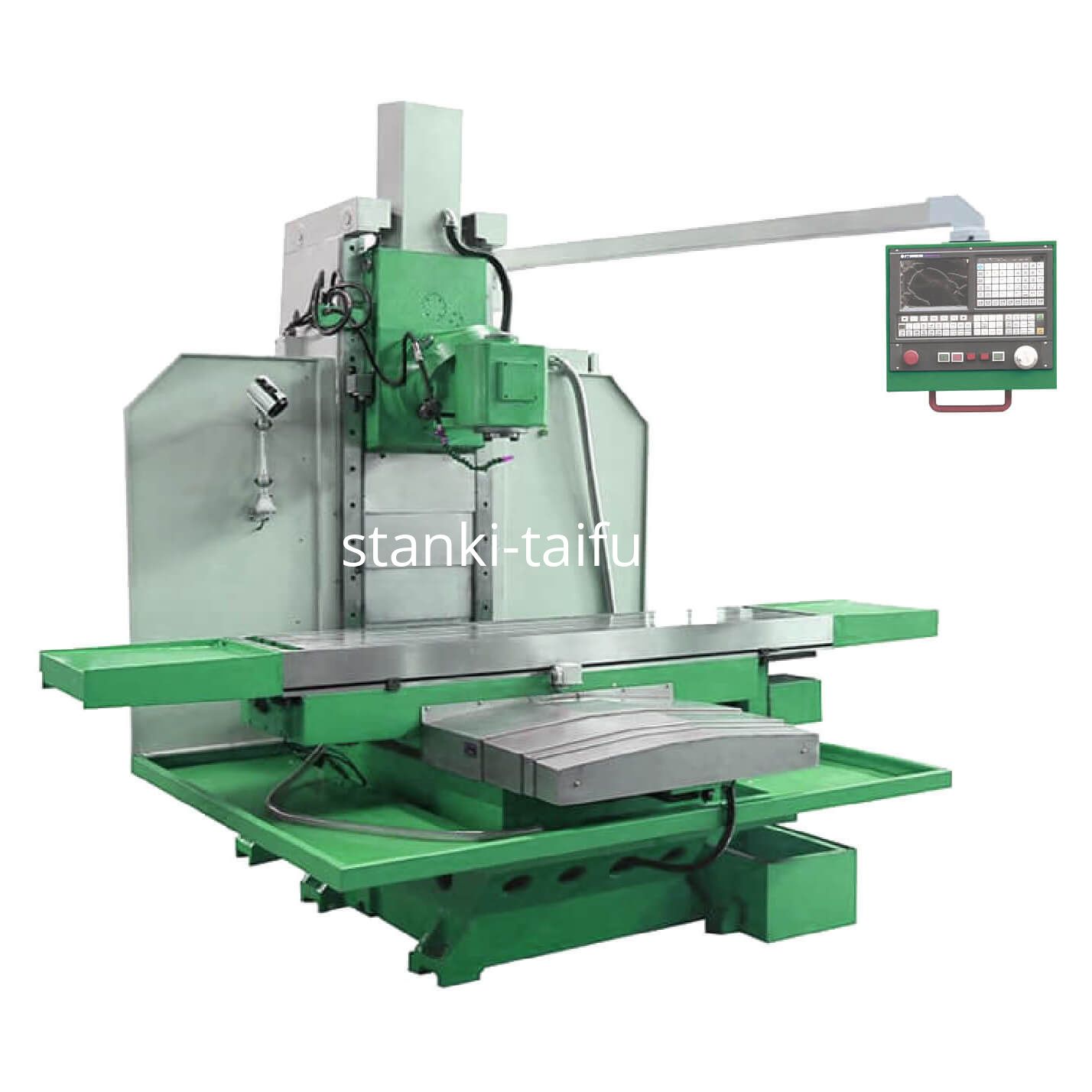

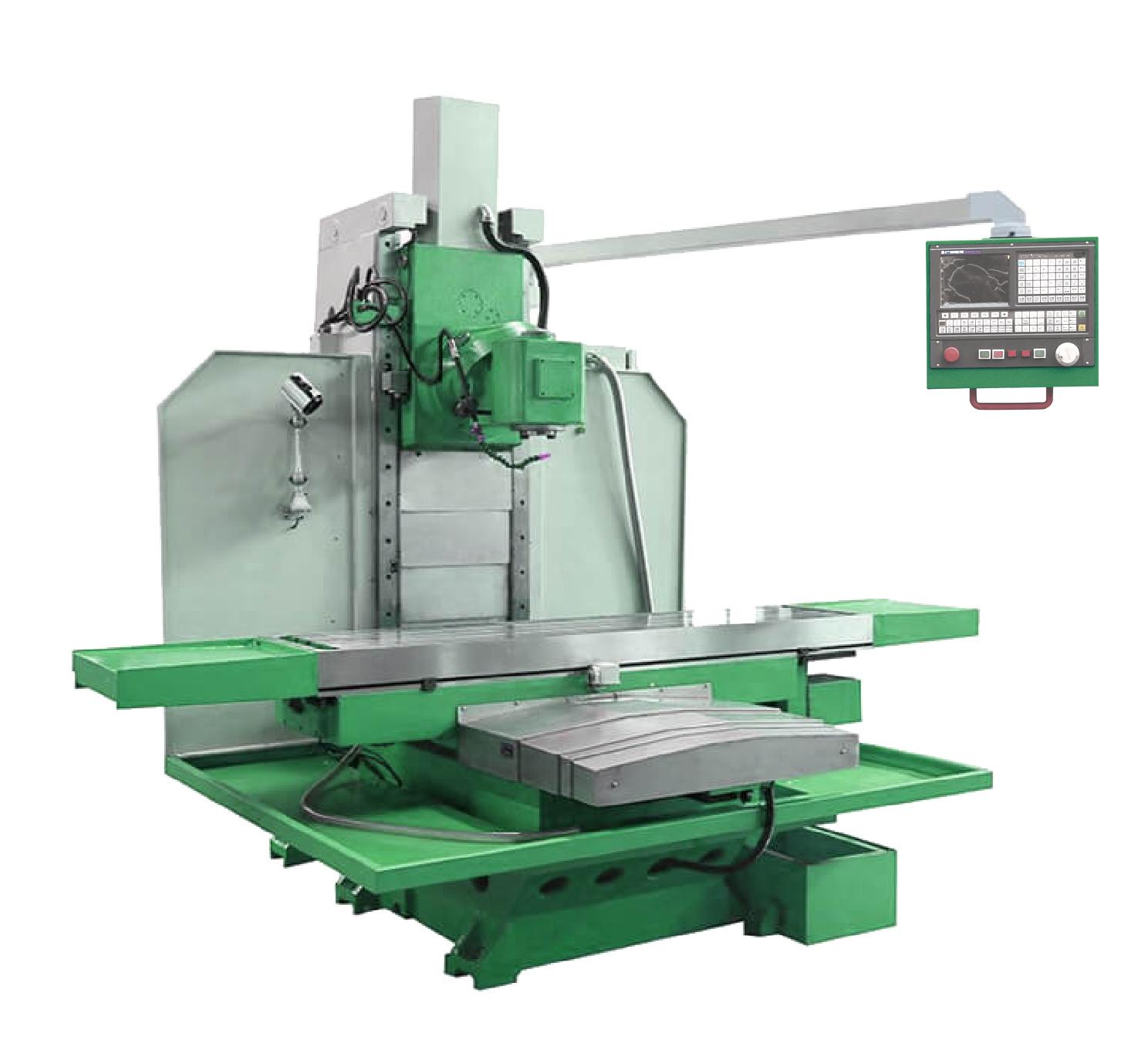

Универсальный фрезерный станок с ЧПУ УФС-2200Ф3
Характеристики
Мощность шпинделя:
11 кВт
Конус шпинделя:
ISO50
Рабочий стол:
2200х500 мм
Ход по осям X,Y,Z:
1500/650/650 мм
Преимущества
🢒 Система ЧПУ Siemens 808
🢒 Электрокомпоненты CE Schneider electric
🢒 Фрезерный узел с настройкой 360°
🢒 Нагрузка на рабочий стол - 2000 кг
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-2200Ф3:
- Тяжелый универсальный фрезерный станок с ЧПУ УФС-2200Ф3 предназначен для работы на промышленных предприятиях.
- Большая мощность станка позволяет выполнить работы любой сложности.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Система ЧПУ Siemens 808D Advance.
- При отливке станины используется высококачественный чугун.
- Все направляющие на станке УФС-2200Ф3 прошли термическую обработку и шлифовку.
- Тяжелый, надежный рабочий стол с габаритами 2200x500 мм и максимальной нагрузкой 2000 кг.
- Угол поворота фрезерной головки 360 градусов.
- Все управление рабочим процессом происходит на контрольной панели.
- Станок оснащен ШВП по всем осям. Использование ШВП позволяет повысить точность обработки.
- Мощные сервомоторы подачи по всем осям.
- Станок оснащен режимом быстрой подачи по всем осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Управление подачами происходит при помощи электромаховиков (управление с контрольной панели).
- Возможность работы в горизонтальном / вертикальном режиме.
- Для освещения рабочей зоны установлена мощная LED лампа.
- Для безопасной работы станок оснащен защитным экраном.
- Универсальный фрезерный станок с ЧПУ УФС-2200Ф3 произведен в соответствии с нормами СЕ и ЕАС.
- В базовой комплектации станок оснащен поворотными на 360 градусов станочными тисками.
- Поворотный стол диаметром 400 мм входит в стандартную комплектацию.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
Напряжение сети, В
380
Система ЧПУ
Siemens 808D Advance / Русифицированная
Общая мощность, кВт
23,6
Мощность шпинделя, кВт
11
Мощность мотора подачи по оси-X, кВт
3,6
Мощность мотора подачи по оси-Y, кВт
4,6
Мощность мотора подачи по оси-Z, кВт
3,6
Мощность насоса СОЖ, Вт
90
Макс. диаметр фрезы, мм
200
Макс. диаметр сверления, мм
50
Макс диаметр рассверливания, мм
100
Габариты рабочего стола, мм
2200х500
Макс. нагрузка на рабочий стол, кг
2000
Продольный ход стола, мм
1500
Поперечный ход стола, мм
650
Вертикальный ход фрезерной головки, мм
0 - 650
Расстояние ось шпинделя / направляющие колоны, мм
610
Расстояние ось шпинделя / поверхность рабочего стола, мм
8 – 660
Количество Т-пазов, шт
4
Ширина Т-пазов, мм
20
Расстояние между Т-пазами, мм
100
Скорость продольной подачи, мм/мин
2.5 - 3000
Скорость поперечной подачи, мм/мин
2.5 - 3000
Скорость вертикально подачи, мм/мин
2.5 - 3000
Быстрая продольная подача, мм/мин
6000
Быстрая поперечная подача, мм/мин
6000
Быстрая вертикальная подача, мм/мин
3000
Конусность шпинделя
7:24 ISO50
Диапазон скоростей шпинделя, об/мин
6-300 / 30-1500
Количество скоростей шпинделя, ступеней
2, бесступенчато
Класс точности
Н
Габариты станка (ДхШхВ), мм
3220х 2420х2800
Масса станка, кг
7300
- Система ЧПУ Siemens 808D Advance.
- Фрезерный патрон ISO50 набор цанг 8 шт.
- Фрезерная оправка ISO50 / 40 мм.
- 7:24 Переходная втулка ISO50 / MS4
- Поддон для сбора стружки.
- ШВП по всем осям.
- Система подачи СОЖ.
- Галогеновая лампа.
- Защитный экран.
- Станочные поворотные тиски.
- Поворотный стол Ф 400 мм.
- Фундаментные болты М16*450.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
