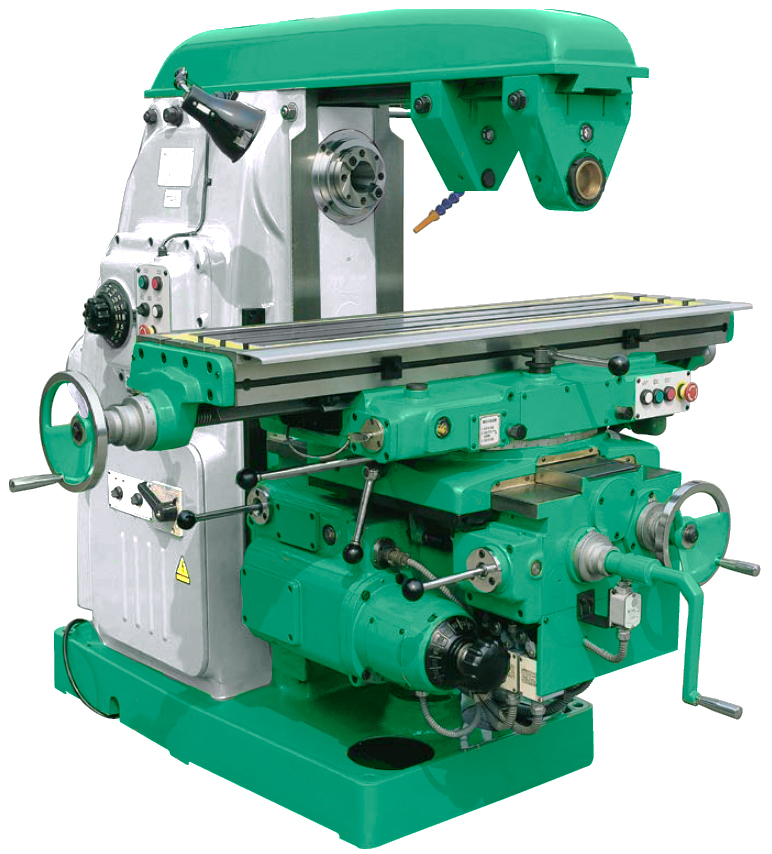

Горизонтальный фрезерный станок с УЦИ ГФС-1700Ф1
Горизонтальный фрезерный станок с УЦИ ГФС-1700Ф1
Промышленное фрезерование на столе 1700×400 мм с нагрузкой до 800 кг
Горизонтальный фрезерный станок с УЦИ ГФС-1700Ф1 предназначен для выполнения фрезерных работ с использованием дисковых двусторонних, концевых и торцевых фрез.
Рабочий стол размером 1700×400 мм выдерживает нагрузку до 800 кг и поворачивается на ±45°. Перемещения по осям X/Y/Z составляют 900/315/350 мм. Шпиндель мощностью 11 кВт с конусом ISO50 обеспечивает диапазон скоростей 30–1500 об/мин (18 ступеней).
Станок оснащён устройством цифровой индикации по трём осям, централизованной системой смазки и электронными компонентами Schneider Electric. Подходит для промышленных условий эксплуатации.
Отрасли применения и принцип работы
Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на вращении горизонтального шпинделя и перемещении стола по трём осям. Направляющие по осям X и Z выполнены по типу «ласточкин хвост», по оси Y — прямоугольные. Автоматические подачи и ускоренные перемещения (до 2300 мм/мин по X и Y) повышают производительность. Подача СОЖ осуществляется из встроенного бака. Станина отлита из высококачественного чугуна.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | 1700×400 мм |
| Макс. нагрузка на стол | 800 кг |
| Перемещения X/Y/Z | 900/315/350 мм |
| Мощность шпинделя | 11 кВт |
| Конус шпинделя | ISO50 |
| Скорости шпинделя | 30–1500 об/мин (18 ступеней) |
Сравнение с аналогами и преимущества
По сравнению с горизонтальными фрезерными станками сходного класса (стол 1700×400 мм, конус ISO50, мощность 11 кВт) модель ГФС-1700Ф1 выделяется:
- устройством цифровой индикации по трём осям в базовой комплектации;
- электронными компонентами Schneider Electric;
- поворотным столом ±45° с нагрузкой 800 кг;
- централизованной системой смазки;
- массивными направляющими (ширина по X — 225 мм, по Y — 154 мм, по Z — 400 мм).
Это обеспечивает стабильную точность и удобство работы в промышленных условиях.
Примеры работ
На станке выполняют:
- фрезерование плоскостей, пазов и уступов дисковыми и торцевыми фрезами;
- обработку корпусных деталей, направляющих и фланцев;
- работы с использованием концевых фрез;
- изготовление элементов для нефтегазового, энергетического и судостроительного оборудования.
Выгода для предприятия
Высокая грузоподъёмность стола, наличие УЦИ, надёжные компоненты Schneider Electric и полная базовая комплектация сокращают время наладки и повышают производительность.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: устройство цифровой индикации по 3 осям, фрезерный патрон ISO50 с набором цанг, станочные тиски с шириной губок 200 мм, горизонтальный поворотный стол 320 мм, набор прихватов 58 шт., горизонтальные оправки Ø32 и Ø50 мм, комплект инструмента для обслуживания, руководство на русском языке, декларация соответствия ТР ТС.
Возможные опции: пневматический зажим инструмента.
Смотрите также: горизонтальный фрезерный станок с УЦИ ГФС-1320Ф1, горизонтальный фрезерный станок с ЧПУ ГФС-1325Ф1
Горизонтальный фрезерный станок с УЦИ ГФС-1700Ф1 — практичное решение для тех, кому важны высокая грузоподъёмность, точность позиционирования и оперативный сервис на территории России.
- Устройство цифровой индикации по 3-м осям.
- Фрезерный патрон ISO50 с набором цанг.
- Станочные тиски ширина губок 200 мм.
- Горизонтальный поворотный стол 320 мм.
- Набор прихватов 58 шт.
- Горизонтальная оправка Ø32, Ø50 мм.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Пневматический зажим инструмента.
