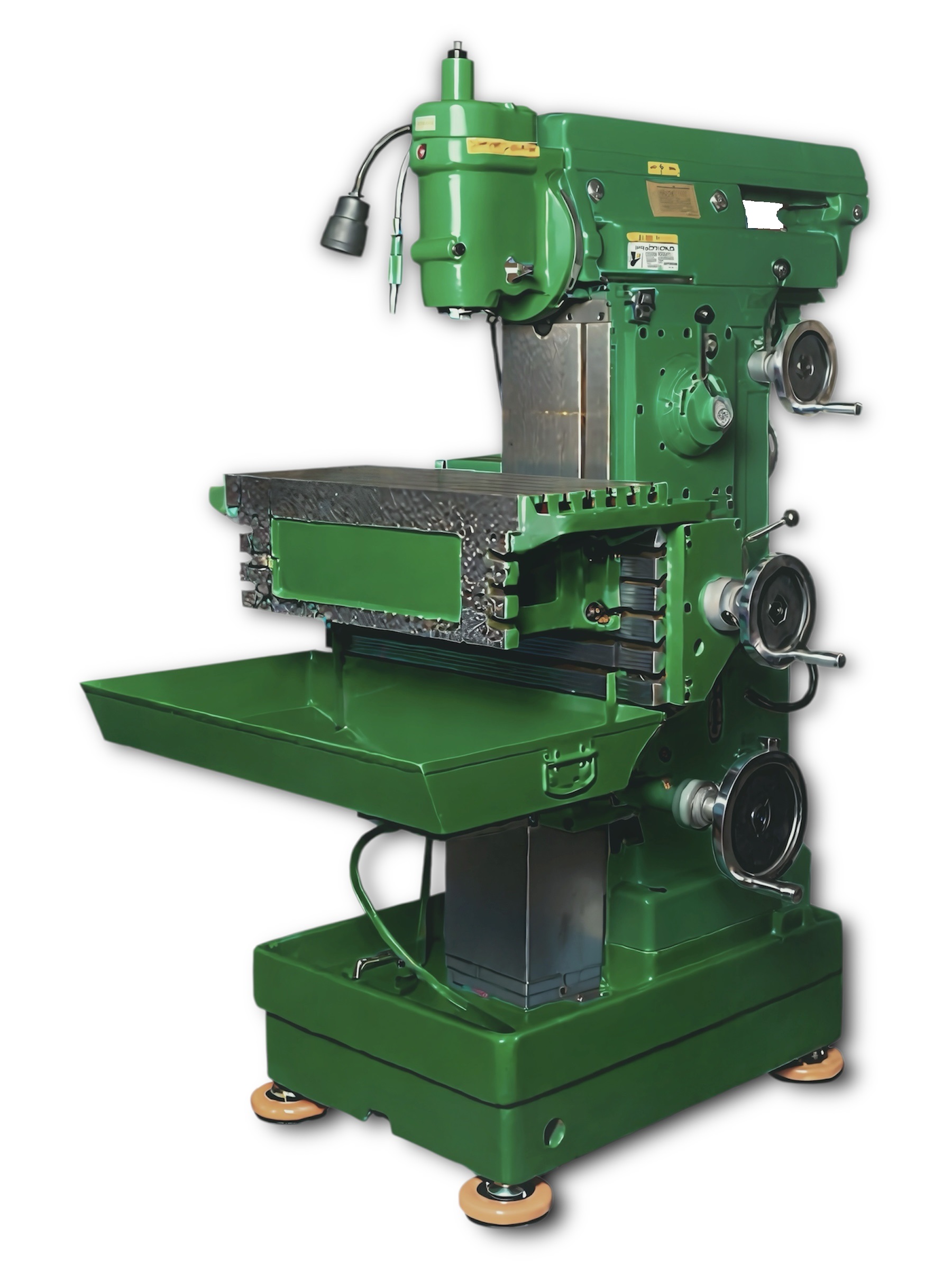

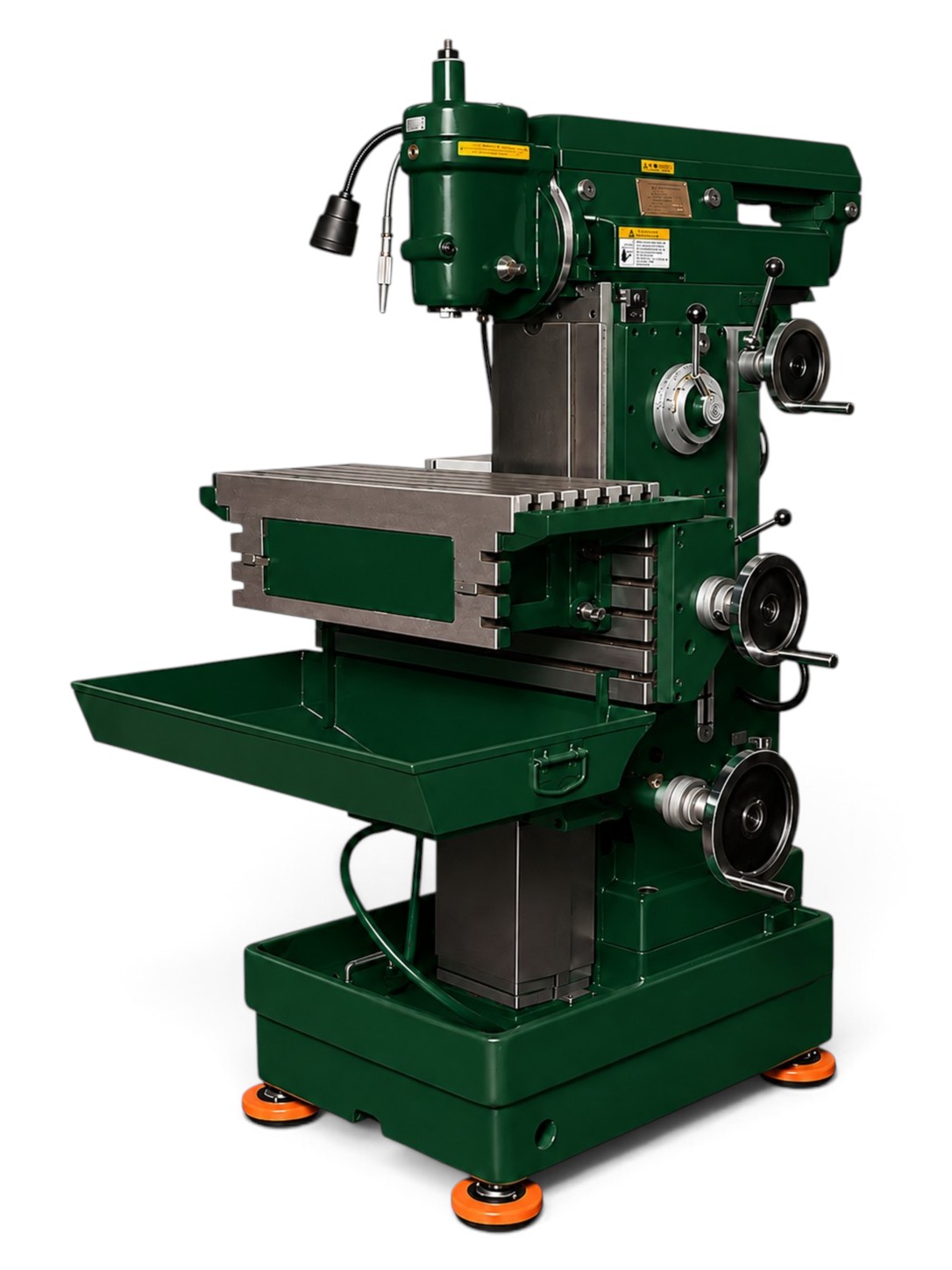

Инструментальный фрезерный станок с УЦИ УФС-700Ф1
Характеристики
Мощность шпинделя:
3 кВт
Конус шпинделя:
МК4
Рабочий стол:
700х280 мм
Ход по осям X,Y,Z:
350/200/350 мм
Преимущества
🢒 Современный аналог советского станка СФ676
🢒 Цифровая индикация по 3-м осям
🢒 Авто система смазки направляющих
🢒 Электронные компоненты Schneider Electric
Ожидается
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-700Ф1:
- Станина из чугуна высокого качества обеспечит стабильную работу станка на протяжение всего срока эксплуатации.
- Современный аналог советского станка СФ676 (модификация - СФ676-КМ4-Ф1).
- Смена от вертикального режима обработки на горизонтальный занимает несколько минут, что позволит повысить производительность выполняемых работ.

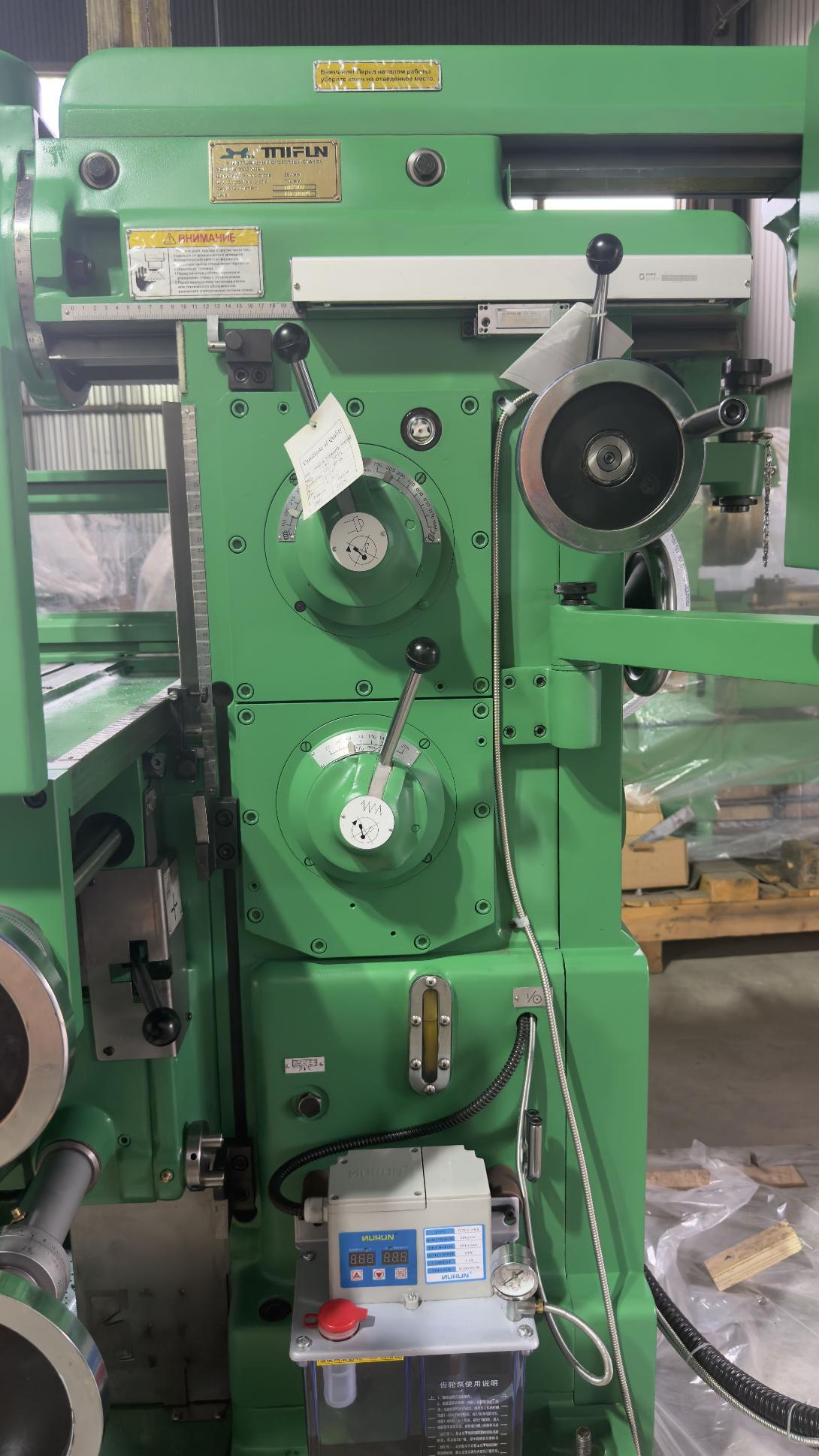

- Автоматическая система смазки направляющих.

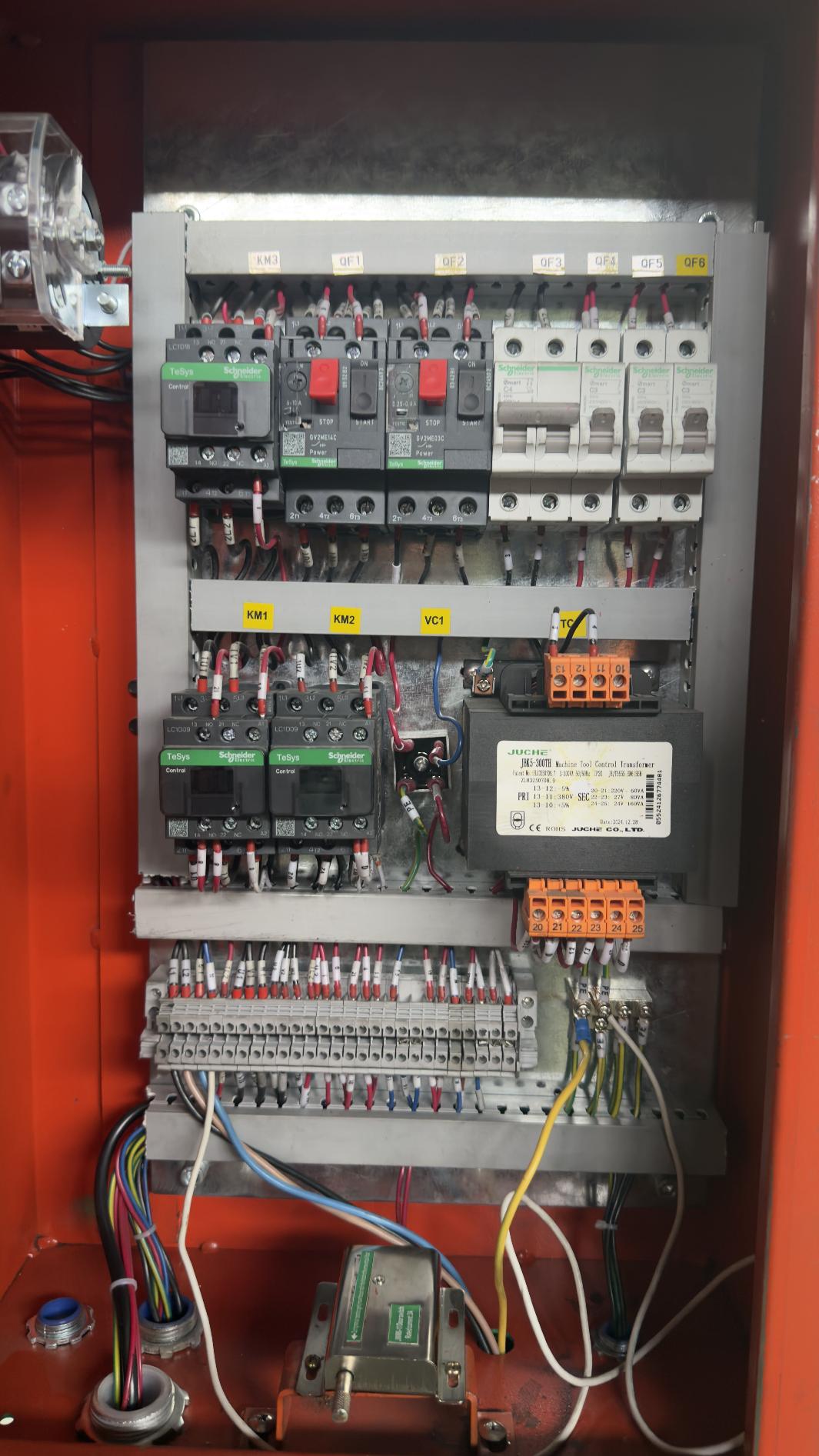

- Все электронные компоненты станка марки Schneider Electric.

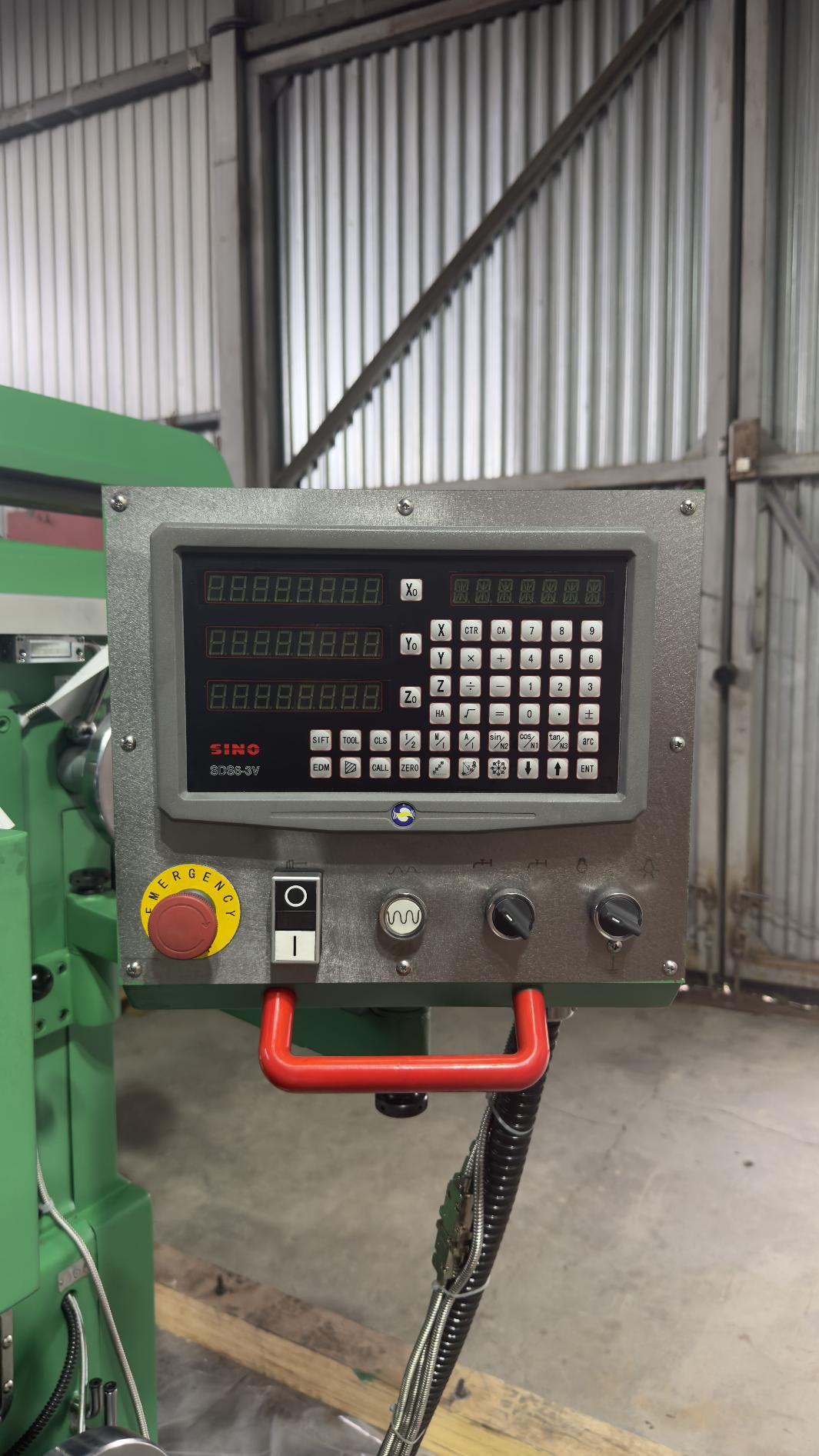

- Система цифровой индикация по 3-м осям.
- Вертикальная фрезерная головка наклоняется в обе стороны под угол ± 45°

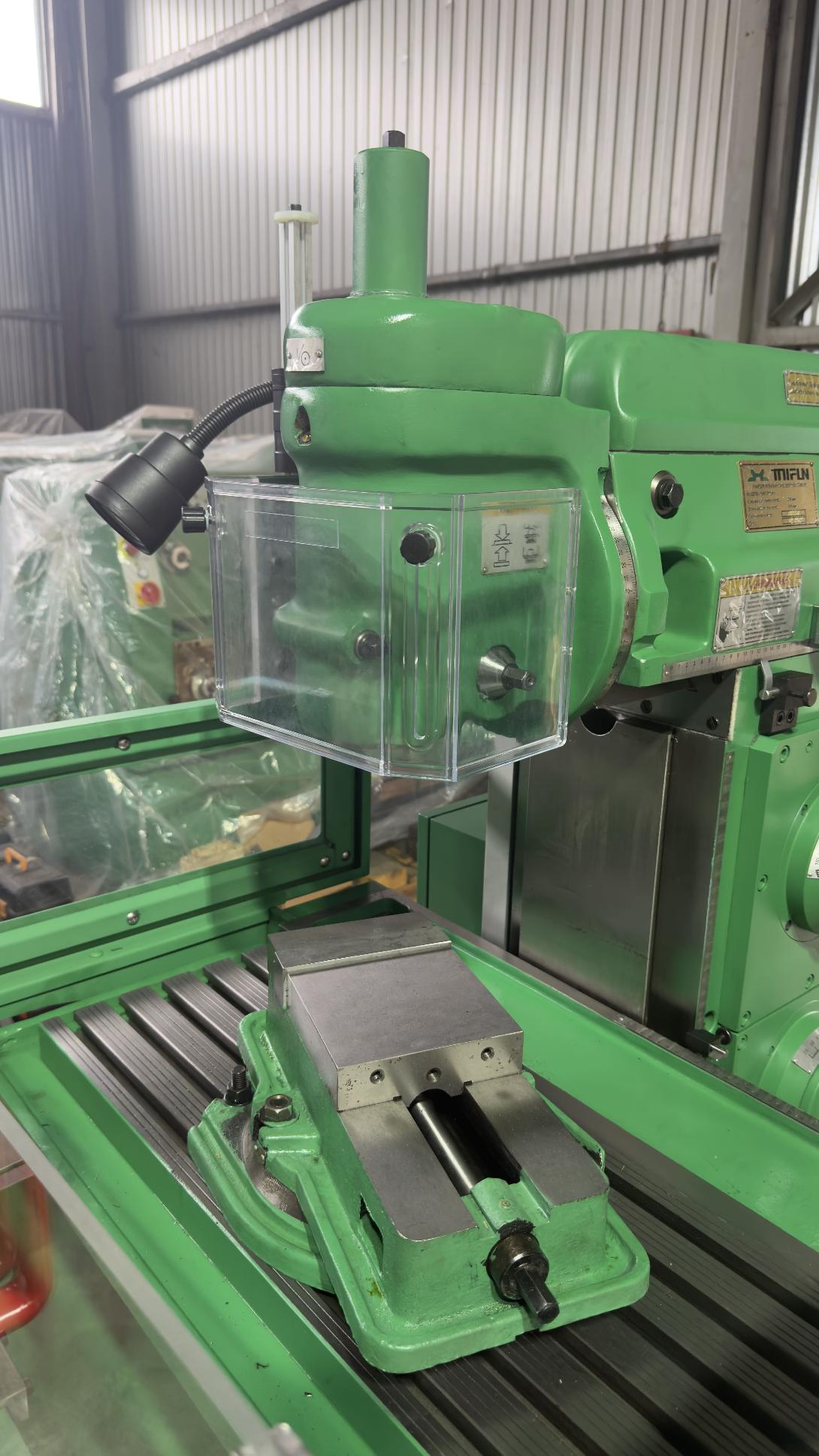

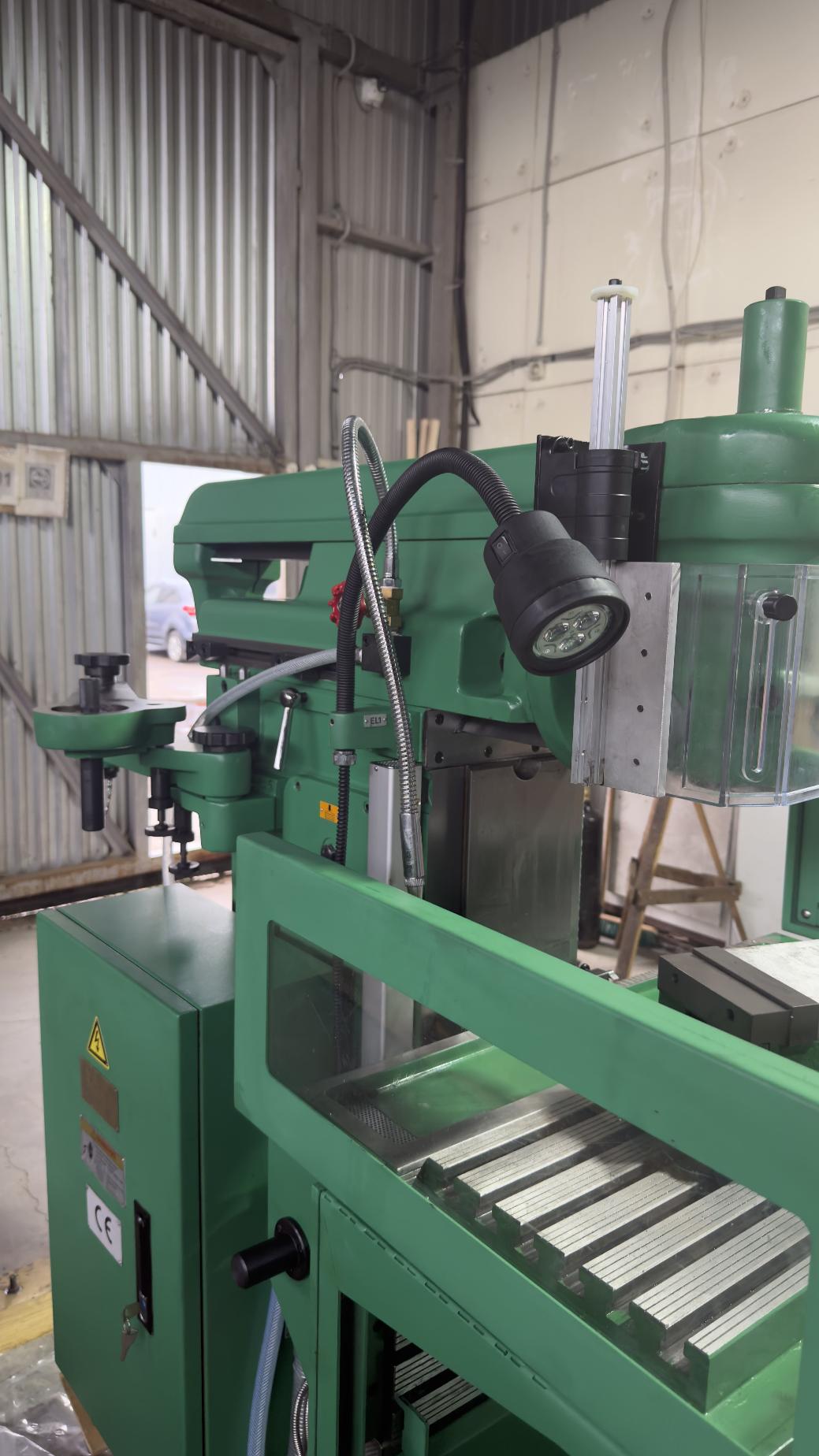

- Станок оснащен LED светильником.

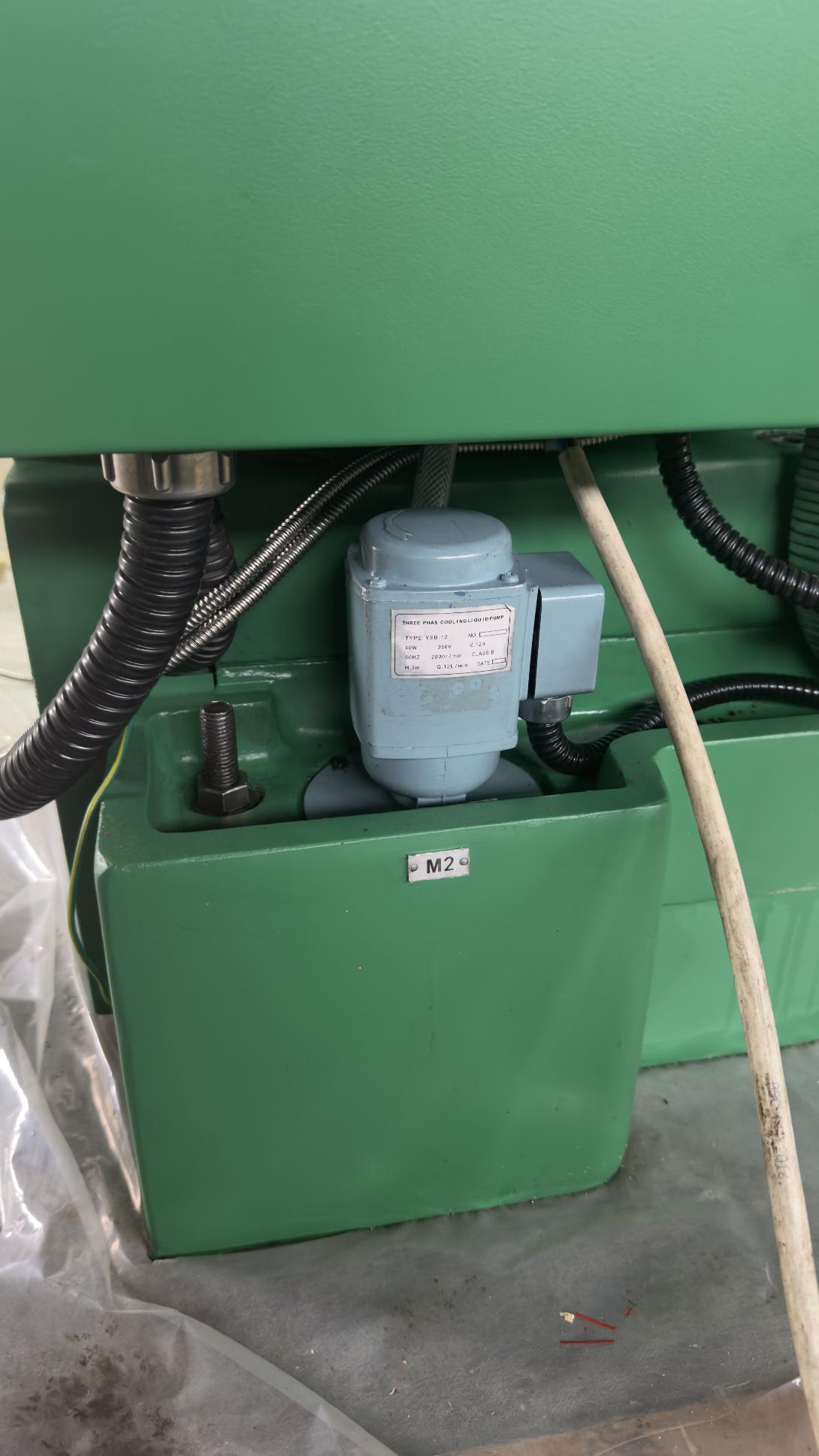

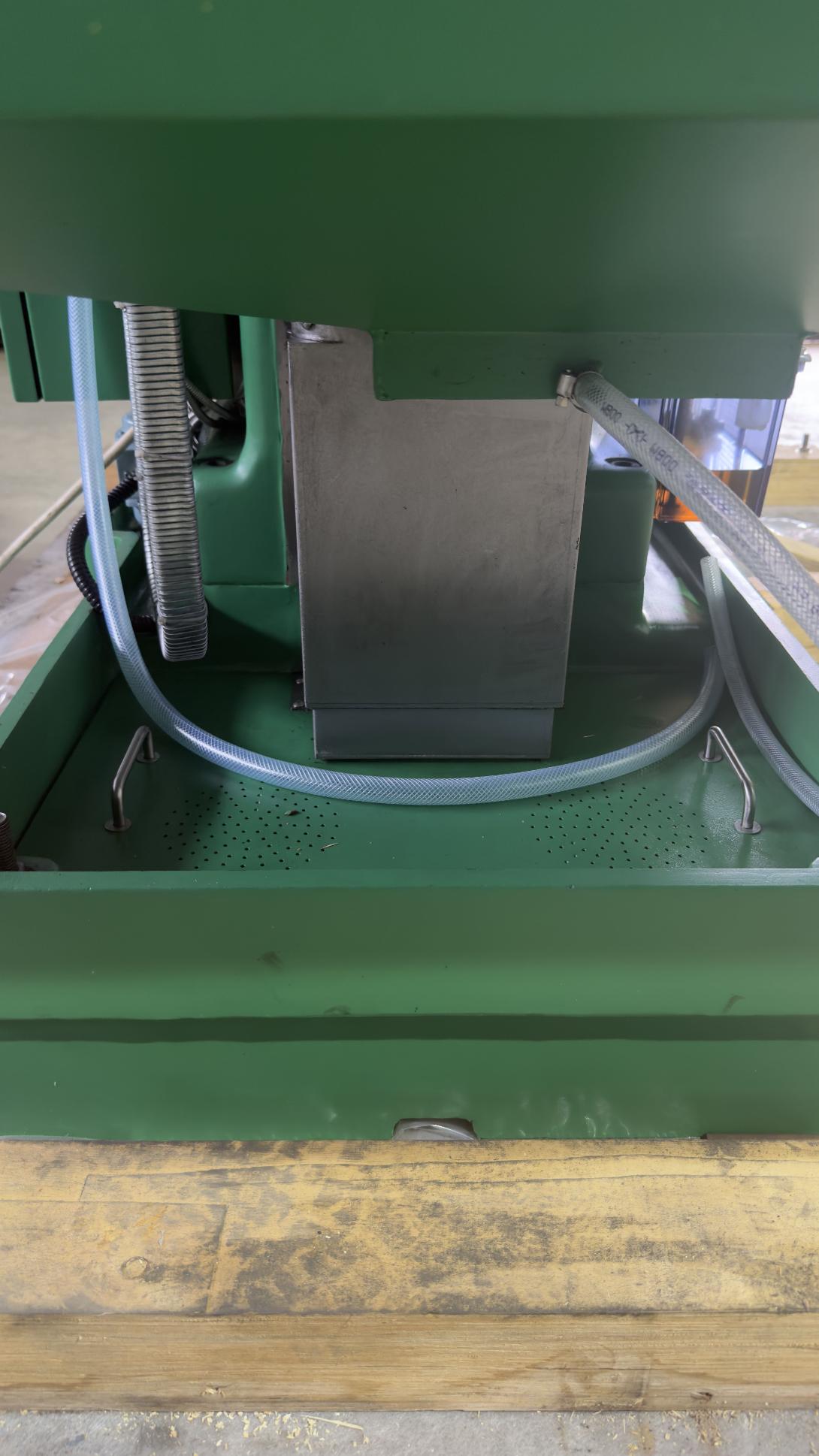

- Насос подачи СОЖ со встроенным в основание станка баком.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Мотор шпинделя, кВт
3
Скорость вращения мотора шпинделя, об/мин
1430
Насос СОЖ, кВт
0,04
Класс точности
Н
Размер горизонтального стола, мм
700х280
Размер вертикального стола, мм
750х260
Нагрузка на рабочий стол, кг
120
Продольное перемещение стола, мм
350
Вертикальное перемещение стола, мм
350
Кол-во ступеней подачи стола
8
Рабочая продольная подача стола, мм/мин
25 - 285
Рабочая вертикальная подача стола, мм/мин
25 - 285
Ускоренная продольная подача стола, мм/мин
1000
Ускоренная вертикальная подача стола, мм/мин
1000
Конус горизонтального шпинделя
МК4

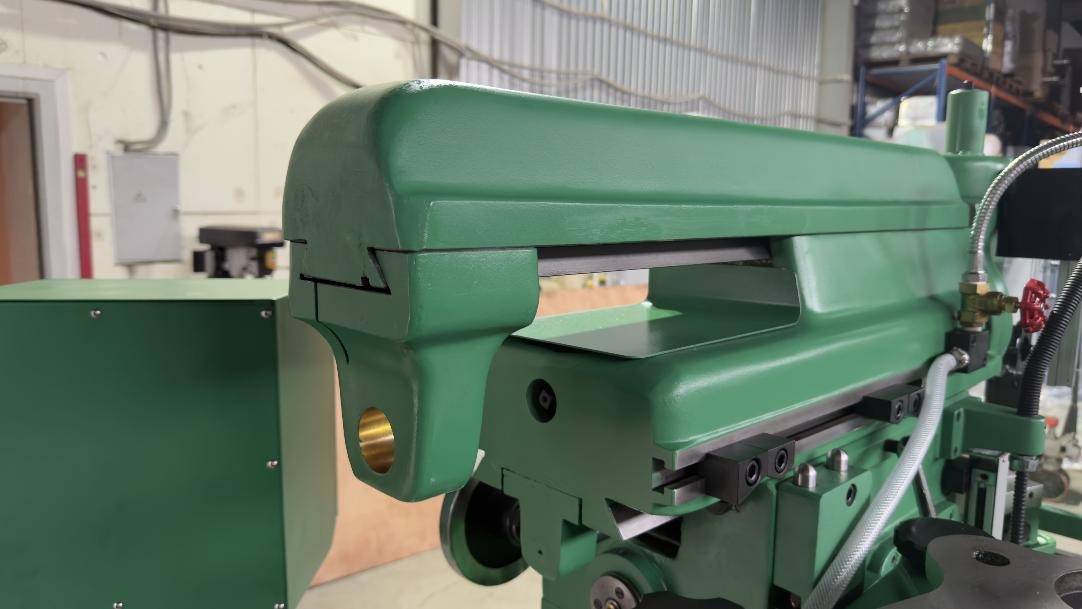

Максимальный ход горизонтального хобота, мм
200
Движение хобота за один оборот, мм
1,5
Кол-во ступеней вращения горизонтального шпинделя
8
Скорость горизонтального шпинделя, об/мин
110 - 1210
Кол-во ступеней подачи горизонтального шпинделя
8
Рабочая подача горизонтального шпинделя, мм/мин
25 - 285
Расстояние от конца вертикального шпинделя до оси горизонтального шпинделя, мм
95
Расстояние от конца горизонтального шпинделя до оси вертикального шпинделя, мм
131
Конус вертикального шпинделя
МК4
Ход пиноли, мм
80
Движение пиноли за один оборот, мм
0.5
Наклон шпинделя при вертикальной обработке, мм
± 45°
Кол -во ступеней вращения вертикального шпинделя
8
Скорость вертикального шпинделя, об/мин
150 - 1660
Первая позиция установки расстояние от оси горизонтального шпинделя до стола, мм
35 ~ 385
Вторая позиция установки расстояние от оси горизонтального шпинделя до стола, мм
42 ~ 392
Третья позиция установки расстояние от оси горизонтального шпинделя до стола, мм
132 ~ 482
Габариты станка (ДхШхВ), мм
1450х1300х1650
Габариты упаковки станка (ДхШхВ), мм
1700х1400х1980
Масса станка, кг
1210
Комплект поставки:
- Система УЦИ по 3-м осям.
- Система подачи СОЖ.
- Цанговый патрон МТ4 с набором цанг 8 шт.
- Станочные тиски 140 мм.
- Горизонтальный стол.
- Горизонтальные оправки Φ22 мм.
- Переходная оправка МТ4 / МТ1.
- Переходная оправка МТ4 / МТ2.
- Переходная оправка МТ4 / МТ3.

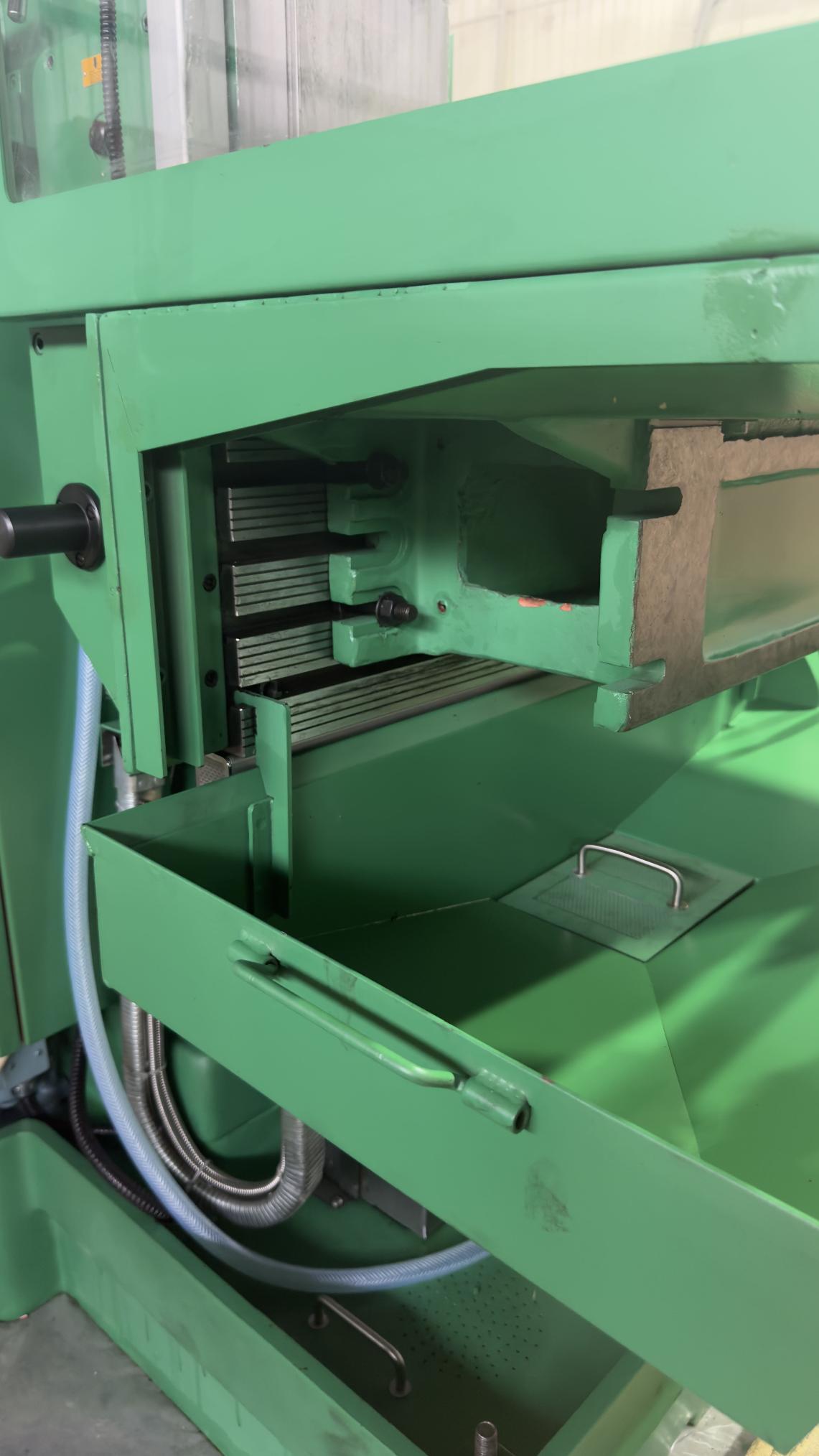

- Поддон для сбора стружки.
- Галогеновая лампа.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации.
- Декларация соответствия ТР ТС.
Возможные опции:
- Универсальный поворотный стол.
- Поворотный стол 250 мм.
- Расточная головка (8 - 280 мм).
- Делительная головка.
- Горизонтальные оправки Φ27 мм.
