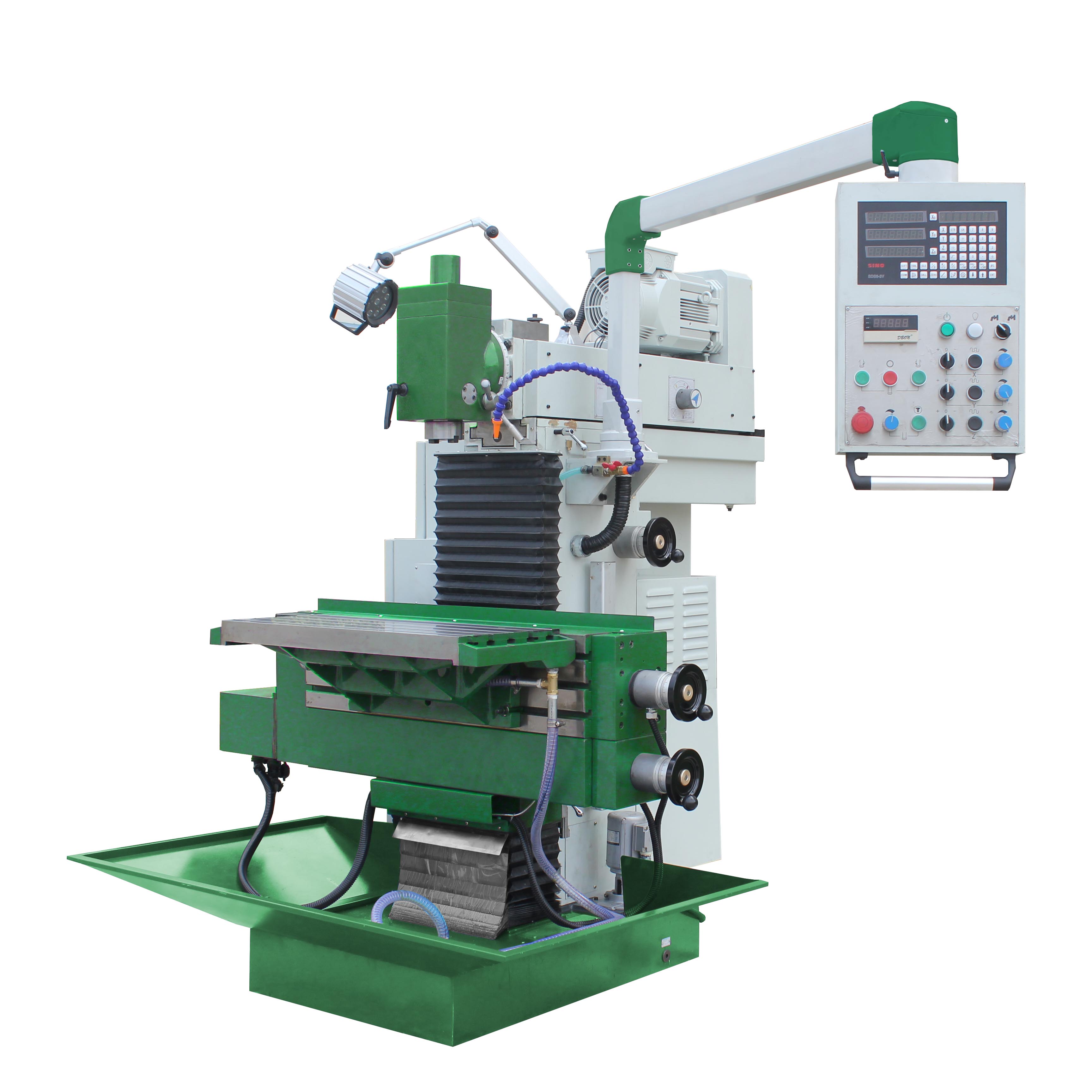

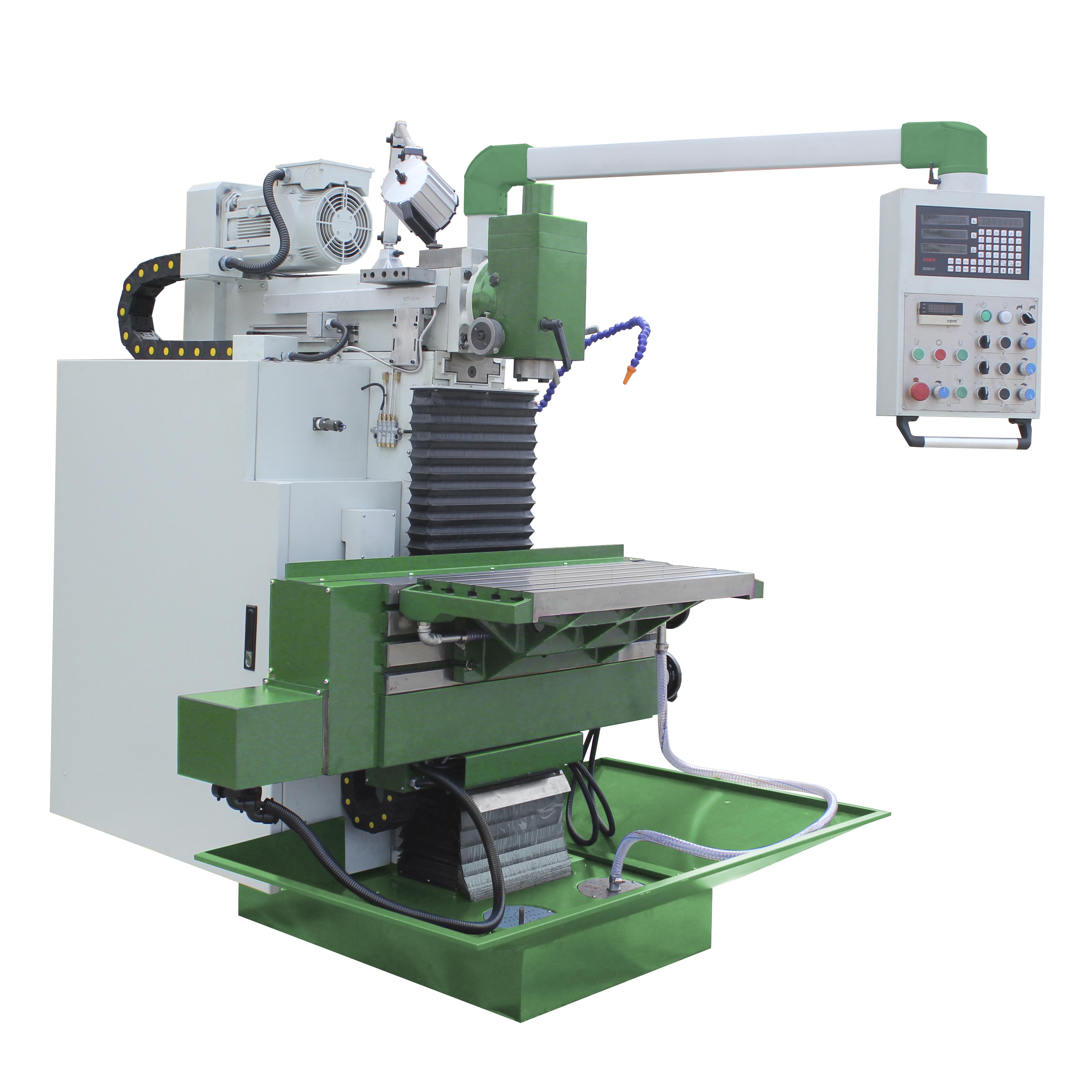

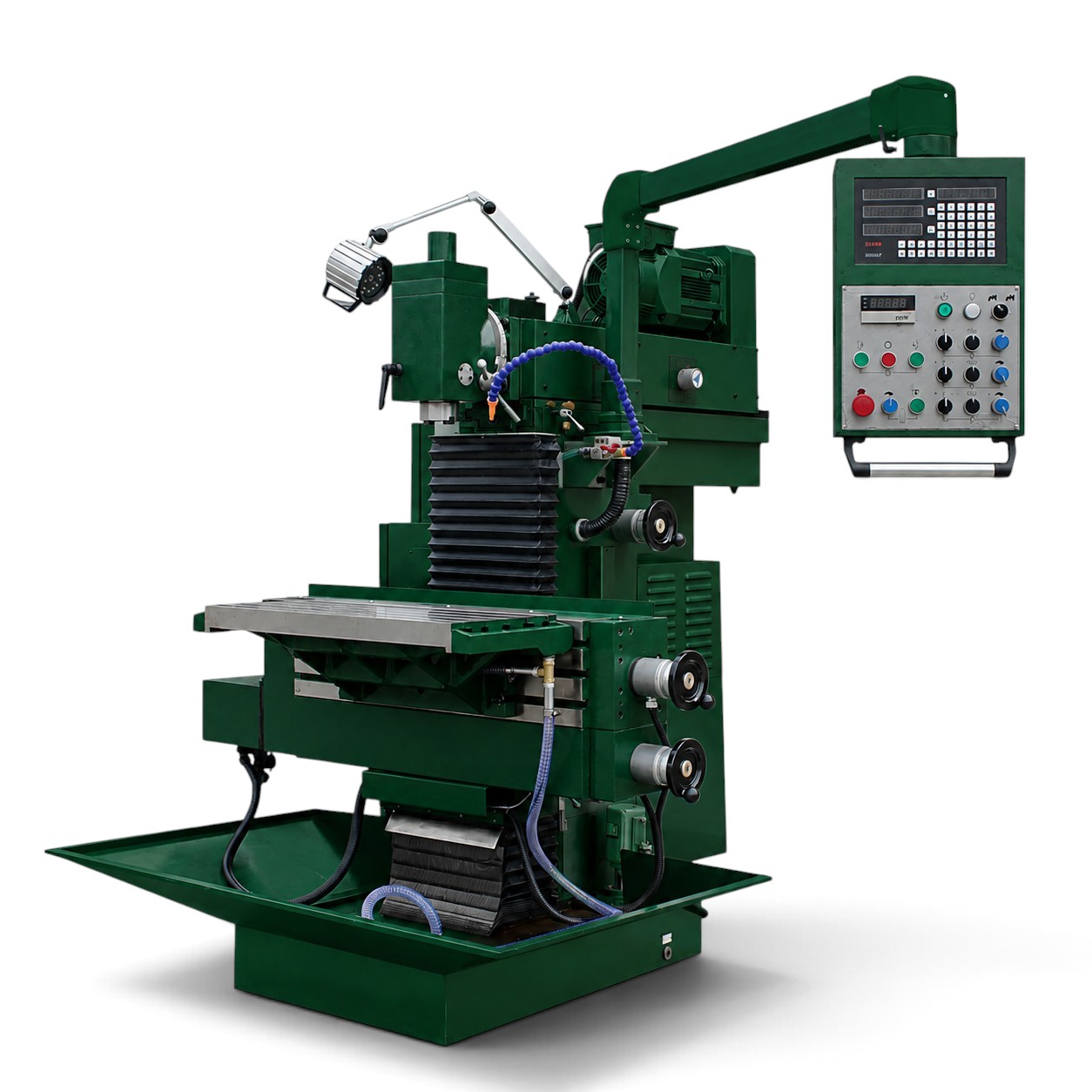

Инструментальный фрезерный станок с УЦИ УФС-840Ф1
Характеристики
Мощность шпинделя:
5,5 кВт
Конус шпинделя:
ISO 40
Рабочий стол:
850x450 мм
Ход по осям X,Y,Z:
600/450/450 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380
Мотор шпинделя, кВт
5,5
Мотор подачи по оси-X, кВт
1,9
Мотор подачи по оси-Y, кВт
1,9
Мотор подачи по оси-Z, кВт
1,5
Крутящий момент сервомотора подачи оси-Х, N.m
10
Крутящий момент сервомотора подачи оси-Y, N.m
10
Крутящий момент сервомотора подачи оси-Z, N.m
15
Мощность насоса подачи СОЖ, кВт
0,6
Конус шпинделя
ISO 40
Макс. диаметр инструмента при работе в вертикальном режиме, мм
100
Макс. диаметр инструмента при работе в горизонтальном режиме, мм
100
Скорость вертикального шпинделя, об/мин
40 - 2000
Скорость горизонтального шпинделя, об/мин
40 - 2000
Количество ступеней вертикального шпинделя
2 (плавное изменение)
Количество ступеней горизонтального шпинделя
2 (плавное изменение)
Размер горизонтального стола, мм
850х450
Число Т-пазов горизонтального стола, шт
7
Ширина Т-паза горизонтального стола, мм
14
Расстояние между Т-пазами горизонтального стола, мм
63
Расстояние от шпинделя до горизонтального стола, мм
170 - 620
Размер вертикального стола, мм
1190х250
Число Т-пазов вертикального стола, мм
3
Ширина Т-паза вертикального стола, мм
14
Расстояние между Т-пазами вертикального стола, мм
63
Расстояние от шпинделя до вертикального стола, мм
50 - 500
Расстояние шпиндель колона, мм
170 - 620
Угол наклона фрезерной головки при вертикальной обработке, мм
± 45°
Ход пиноли, мм
60
Нагрузка на стол, кг
300
Автоматическое перемещение по оси-Х, мм
600
Ручное перемещение по оси-Х, мм
600
Скорость перемещения по оси-Х, мм/мин
10 - 1000
Быстрый перемещение по оси-Х, мм/мин
1200
Количество подач по оси X, шт
бесступенчатая
Автоматическое перемещение по оси-Y, мм
450
Ручное перемещение по оси-Y, мм
450
Скорость перемещения по оси-Y, мм/мин
10 - 1000
Быстрый перемещение по оси-Y, мм/мин
1200
Количество подач по оси Y, шт
бесступенчатая
Автоматическое перемещение по оси-Z, мм
450
Ручное перемещение по оси-Z, мм
450
Скорость перемещения по оси-Z, мм/мин
10 - 1000
Быстрый перемещение по оси-Z, мм/мин
1200
Количество подач по оси Z, шт
бесступенчатая
Класс точности
Н
Габариты станка (ДхШхВ), мм
1900×2160×2250
Масса станка, кг
1950
Мощность - 5,5 кВт, горизонтальный стол - 850x450 мм, вертикальный стол - 1190x250 мм, перемещение по осям - 600/450/450 мм, обороты шпинделя - 40-2000 об/мин, конус шпинделя - ISO40, УЦИ, авто.подача X,Y,Z, ускоренная подача X,Y,Z.
Мощность - 5,5 кВт, горизонтальный стол - 850x450 мм, вертикальный стол - 1190x250 мм, перемещение по осям - 600/450/450 мм, обороты шпинделя - 40-2000 об/мин, конус шпинделя - ISO40, УЦИ, авто.подача X,Y,Z, ускоренная подача X,Y,Z.
Преимущества станка «Тайфун» УФС-840Ф1:
- Фрезерный станок с горизонтальным (850х450 мм) и вертикальным (1190х250 мм) столами предназначен для производства инструмента, различных форм сложной геометрии, также походить для мастерских, ремонтных цехов и учебных кабинетов.
- Станина из чугуна высокого качества обеспечит стабильную работу станка на протяжение всего срока эксплуатации.
- Надежный сервомотор шпинделя производства Maxsine.
- Смена от вертикального режима обработки на горизонтальный занимает несколько минут, что позволит повысить производительность выполняемых работ.
- Станок в базовой комплектации поставляется с функцией автоматической перемещения по осям (X, Y, Z). Подачи по всем осям (X, Y, Z) оснащены функцией ускоренного перемещения.
- Производительные, независимые сервомоторы рабочей подачи и ускоренной подачи марки Maxine.
- Шлифованные шариковые винты (ШВП) марки NANJING GONGYI. Продукция марки NANJING GONGYI отличается от конкурентов высокой эффективность, высокой жесткостью, высокой точностью, долгим сроком эксплуатации.
- Централизованная система смазки.
- Все электронные компоненты станка марки Schneider Electric.
- Цифровая индикация по осям X, Y, Z.
- Эргономичные маховики, цена деления лимба 0,025 мм, обеспечивают комфортную работу в ручном режиме.
- Вертикальная фрезерная головка наклоняется в обе стороны под угол ± 45°
- Станок «Тайфун» УФС-840Ф1 оснащен светильником.
- Насос подачи СОЖ со встроенным в основание станка баком.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- Система УЦИ по 3 осям.
- Система подачи СОЖ.
- Цанговый патрон ISO40 с набором цанг 8 шт.
- Станочные тиски 160 мм.
- Поворотный стол 160 мм.
- Универсальный поворотный стол (диапазон поворота - X + Y ± 30° / Z 360°).
- Делительная головка высота центров 125 мм
- Фрезерные горизонтальные оправки Φ-16, 22, 27, 32 мм.
- Переходная оправка.
- Поддон для сбора стружки.
- Галогеновая лампа.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации.
- Декларация соответствия ТР ТС.
